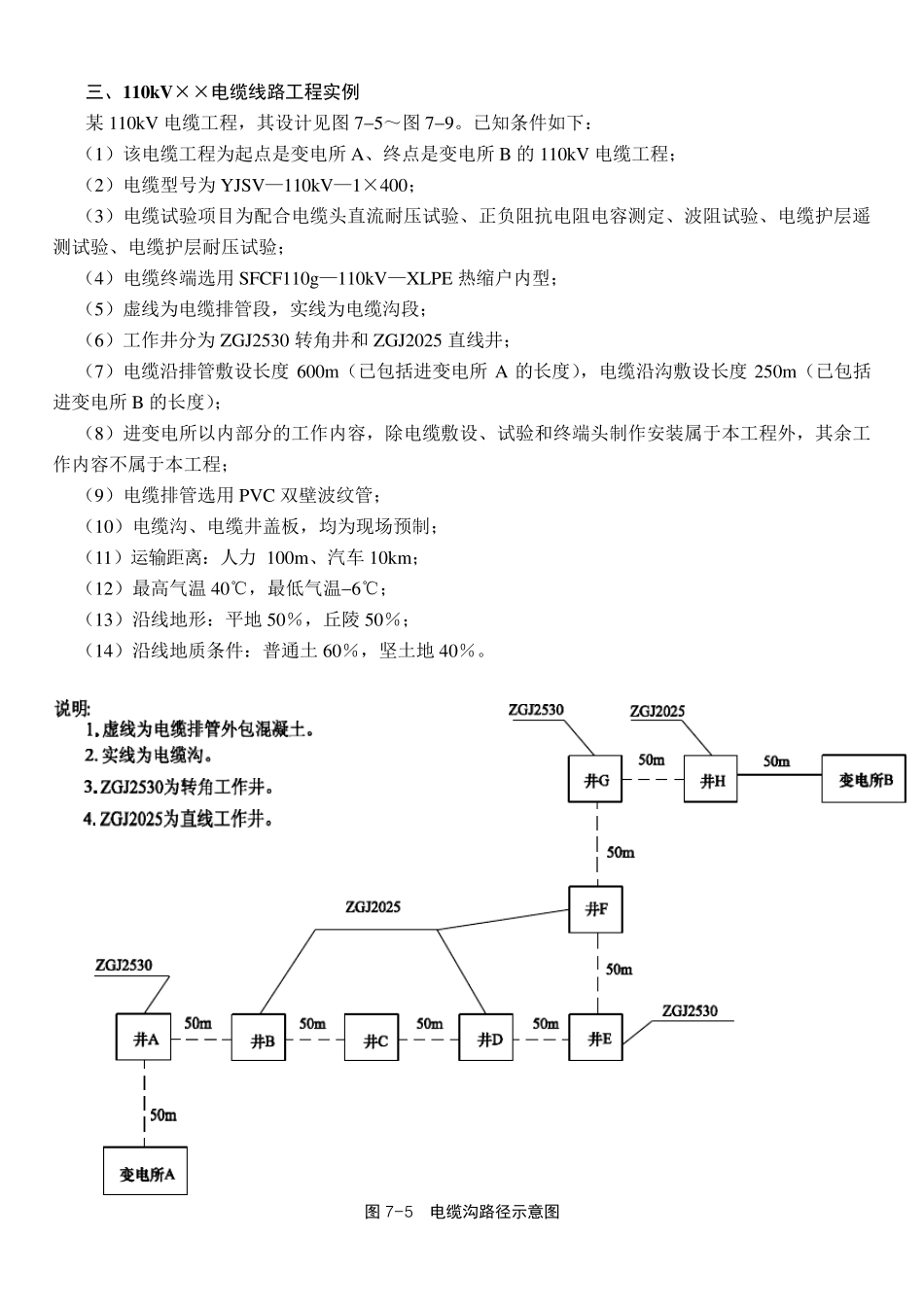

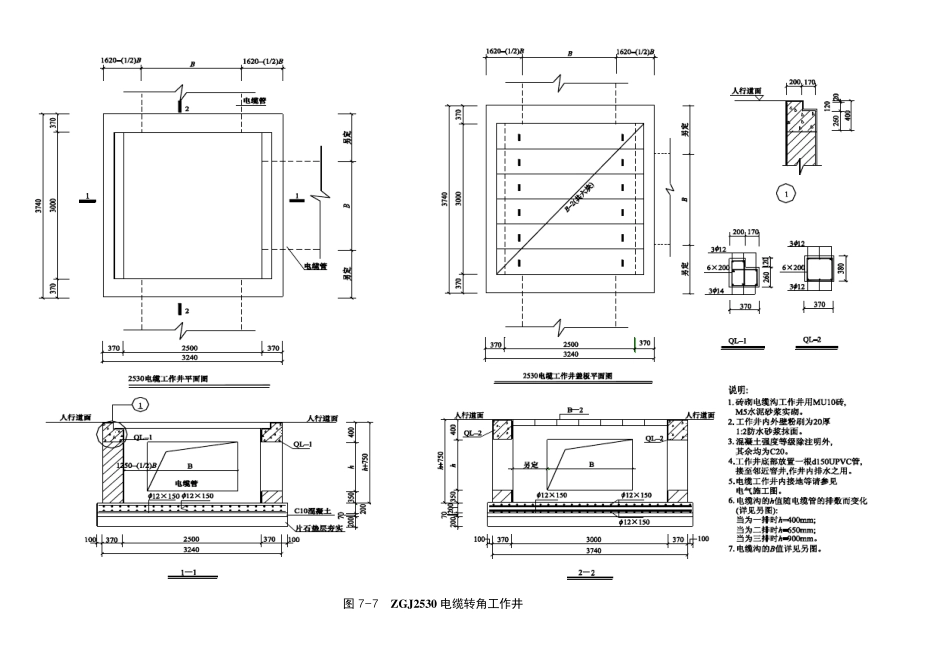

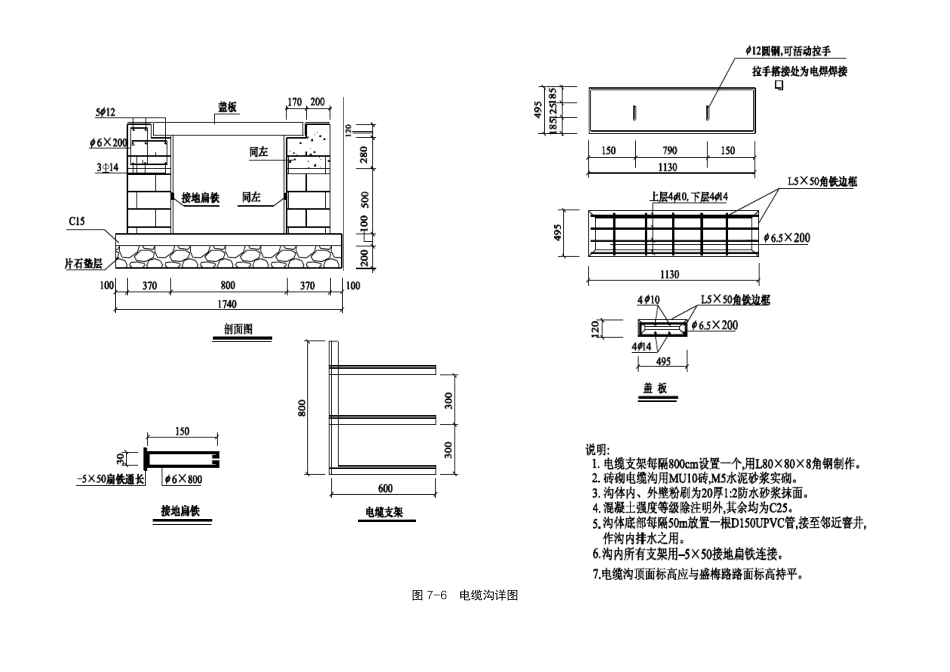

三、110kV××电缆线路工程实例 某110kV 电缆工程，其设计见图75～图79。已知条件如下： （1）该电缆工程为起点是变电所A、终点是变电所B 的110kV 电缆工程； （2）电缆型号为YJSV—110kV—1×400； （3）电缆试验项目为配合电缆头直流耐压试验、正负阻抗电阻电容测定、波阻试验、电缆护层遥测试验、电缆护层耐压试验； （4）电缆终端选用 SFCF110g—110kV—XLPE 热缩户内型； （5）虚线为电缆排管段，实线为电缆沟段； （6）工作井分为ZGJ2530 转角井和 ZGJ2025 直线井； （7）电缆沿排管敷设长度 600m （已包括进变电所A 的长度），电缆沿沟敷设长度 250m （已包括进变电所B 的长度）； （8）进变电所以内部分的工作内容，除电缆敷设、试验和终端头制作安装属于本工程外，其余工作内容不属于本工程； （9）电缆排管选用 PVC 双壁波纹管； （10）电缆沟、电缆井盖板，均为现场预制； （11）运输距离：人力 100m 、汽车 10km ； （12）最高气温 40℃，最低气温6℃； （13）沿线地形：平地 50％，丘陵 50％； （14）沿线地质条件：普通土 60％，坚土地 40％。 图 7-5 电缆沟路径示意图 图 7-6 电缆沟详图 图7-7 Z GJ2530 电缆转角工作井 图7-8 Z GJ2025 电缆直线工作井 图 7-9 电缆排管详图 110kV××电缆线路工程 工 程 量 清 单 招 标 人： ×××电力公司 （单位盖章） 法定（授权）代表人： （签字盖章） 中 介 机 构 法定（授权）代表人： （签字盖章） 编 制 人： （签字盖从业专用章） 编 制 时 间： X 年×月×日 总 说 明 工程名称：110kV××电缆线路 工 程 概 况 线路（电缆） 亘长 电缆线路 470m 起止塔（杆）号 起 变电所 A 止 变电所 B 设计气象条件 最高气温 40℃，最低气温6℃ 沿线地形比例 （供参考） 平地 50％，丘陵 50％ 沿线地质条件 （供参考） 普通土 60％，坚土 40％ 杆塔类型与数量 导线型号规格 （电缆型号规格） 电缆 YJSV—110 1×400 地线型号规格 OPGW 型号规格 电缆敷设方式 电缆沟及电缆排管 其 他 说 明 1. 工程材料运输：人力运输运距 0.1km ，汽车运输运距 10km 。 2. 税率：3.43％。 3. 工程招标范围：详见招标文件。 4. 工程量清单编制依据：施工图及《电力建设工程量清单计价规范——送电线路工程》。 5. 工程质量：详见招标文件。 第 1 ...
