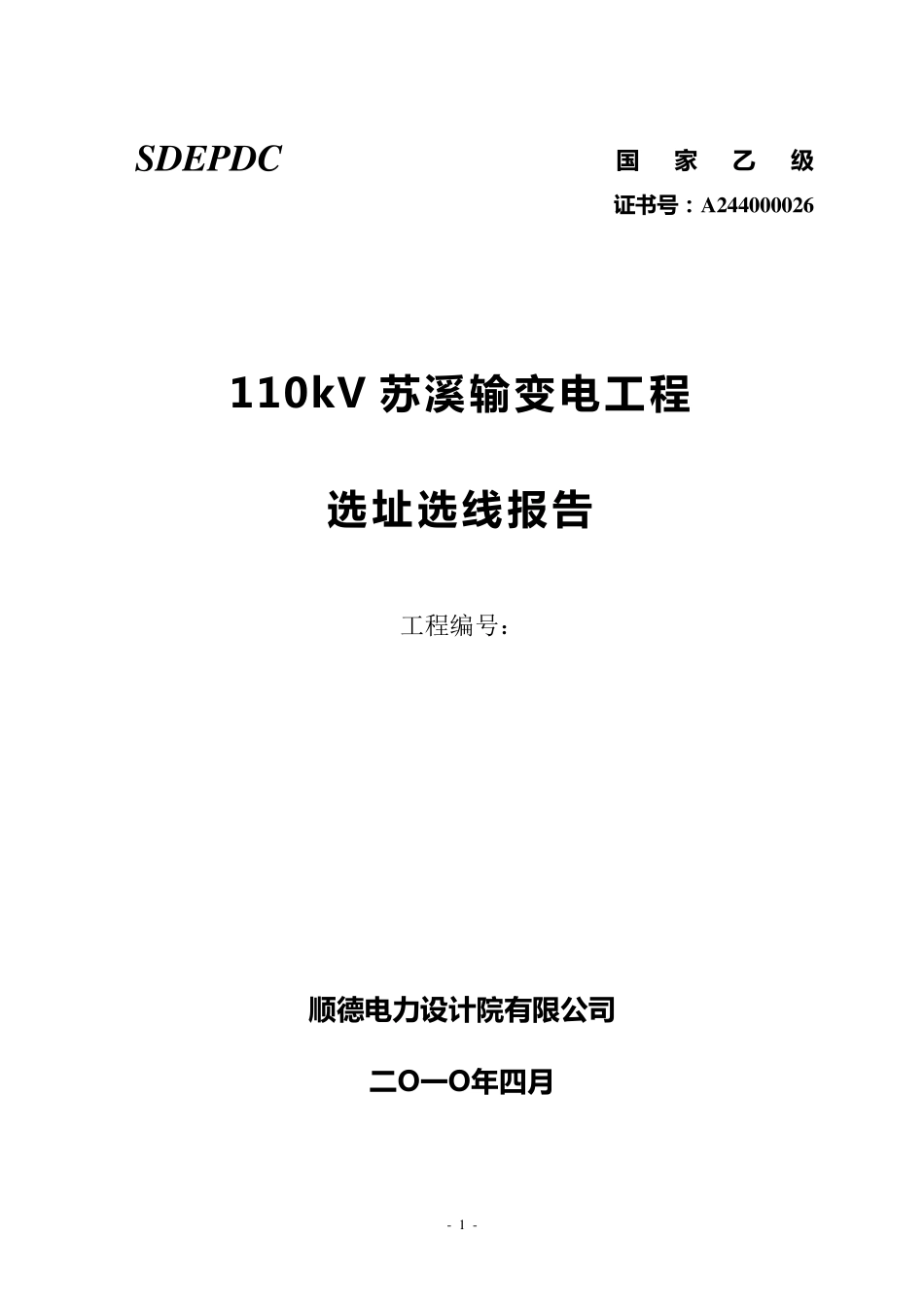

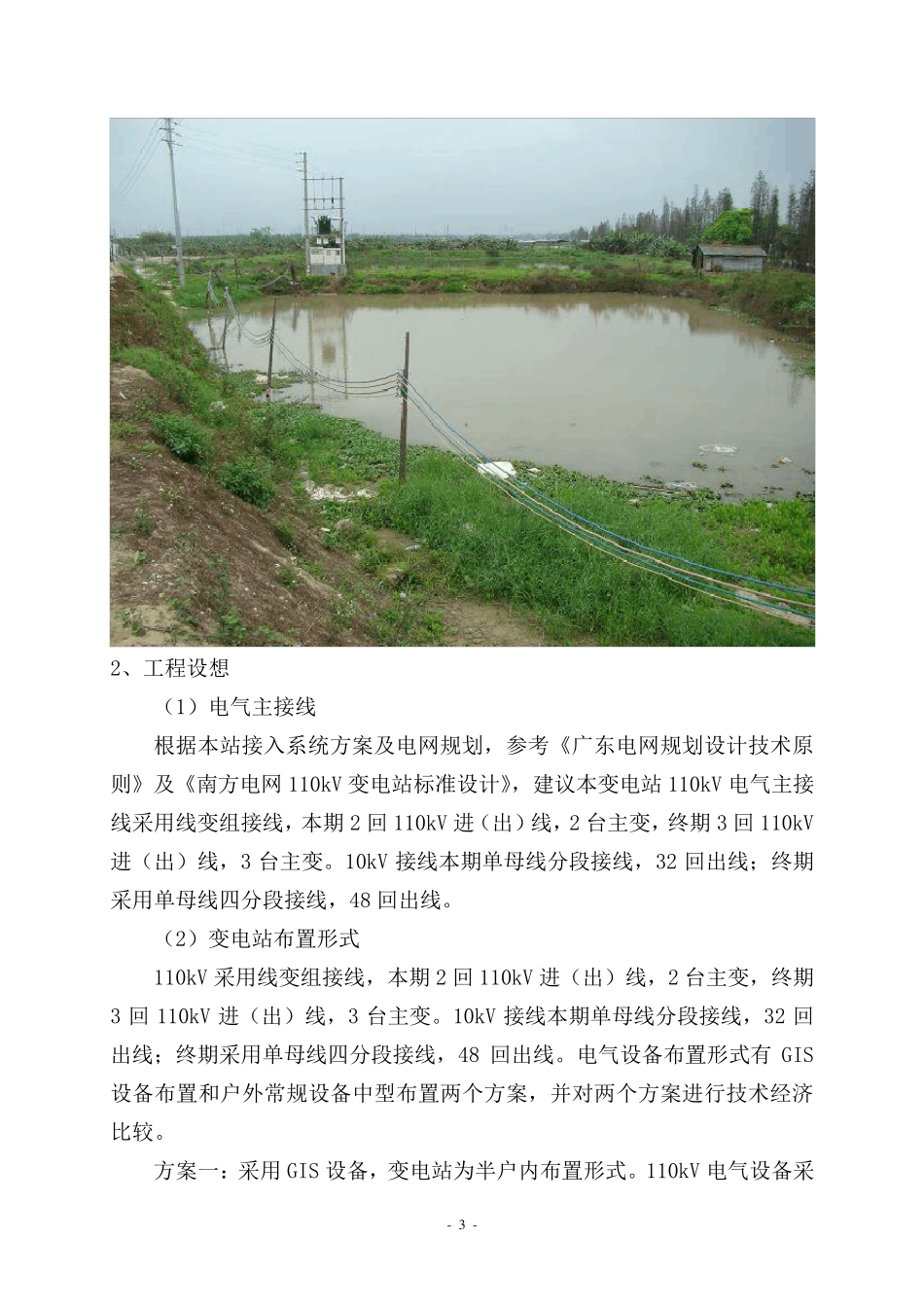

- 1 - 国 家 乙 级 证 书 号 ： A 244000026 110kV 苏 溪 输 变 电 工 程 选 址 选 线 报 告 工程编号： 顺 德 电 力 设 计 院 有 限 公 司 二 Ο一Ο年四月 SDEPDC - 2 - 一、工程概况 根据负荷发展需要，拟建110kV 苏溪变电站建设规模如下。 项目 本期建设规模 最终规模 主变压器 2×63MVA 3×63MVA 110kV 出线 2 回 3 回 10kV 出线 32 回 48 回 无功补偿 2×（2×8016）kVar 3×（2×8016）kVar 投产日期 2015 年 二、接入系统方案分析 根据《佛山 110kV 电网“十二五”电网规划》，结合附近电网现状情况，建议 110kV 苏溪站采用双回 T 接原南海~涌口、涌口~致远线路（220kV 致远站规划 2015 年建成）的接入系统方式。变电站按线变组接线考虑，方便以后过渡为 3T 接线方式。 三、变电站站址及工程设想 1、站址概况 变电站站址用地位于高富路以南、东海大涌以北交界处，属顺德科技工业园 C 区规划预留用地，现为鱼塘。无其它可比选的方案，因此选址基本为唯一方案。 - 3 - 2、工程设想 （1）电气主接线 根据本站接入系统方案及电网规划，参考《广东电网规划设计技术原则》及《南方电网 110kV 变电站标准设计》，建议本变电站 110kV 电气主接线采用线变组接线，本期 2 回 110kV 进（出）线，2 台主变，终期 3 回 110kV进（出）线，3 台主变。10kV 接线本期单母线分段接线，32 回出线；终期采用单母线四分段接线，48 回出线。 （2）变电站布置形式 110kV 采用线变组接线，本期 2 回 110kV 进（出）线，2 台主变，终期3 回 110kV 进（出）线，3 台主变。10kV 接线本期单母线分段接线，32 回出线；终期采用单母线四分段接线，48 回出线。电气设备布置形式有 GIS设备布置和户外常规设备中型布置两个方案，并对两个方案进行技术经济比较。 方案一：采用 GIS 设备，变电站为半户内布置形式。110kV 电气设备采- 4 - 用GIS，除主变外其它所有电气设备均布置于户内。参考南方电网110kV 变电站标准设计CSG-110B-3B23GNX 方案。 方案二：采用户外常规设备布置。参考南方电网110kV 变电站标准设计CSG-110B-3B23AWX 方案。 设备布置方案比较表 项目 GIS 方案 常规设备 围墙内占地面积 81m×37m＝2997m2 63m×43m＝2709m2 站内设备 多 多 日常维护工作量 较小 较大 本地运行经验 多 少 投资估...
