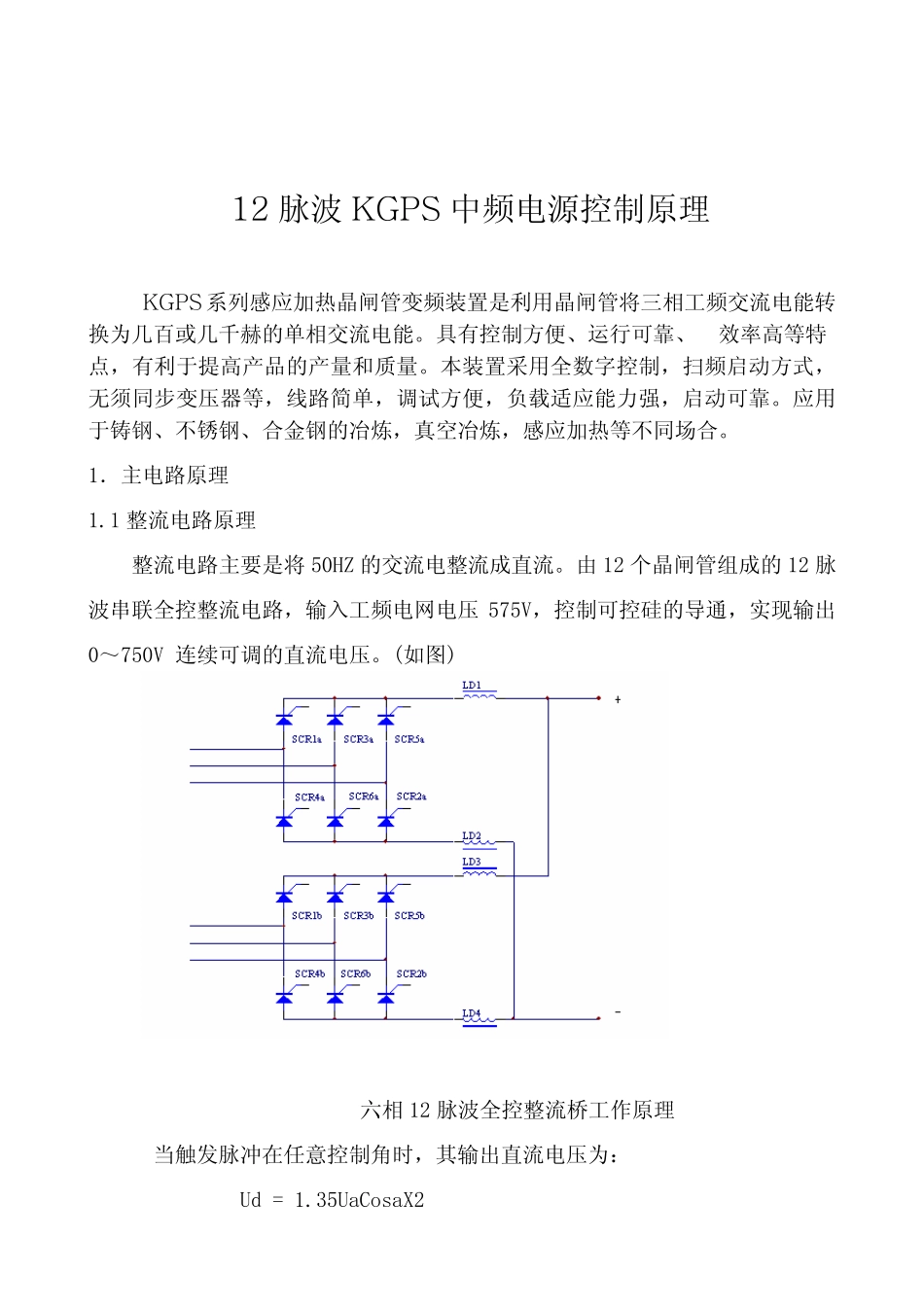

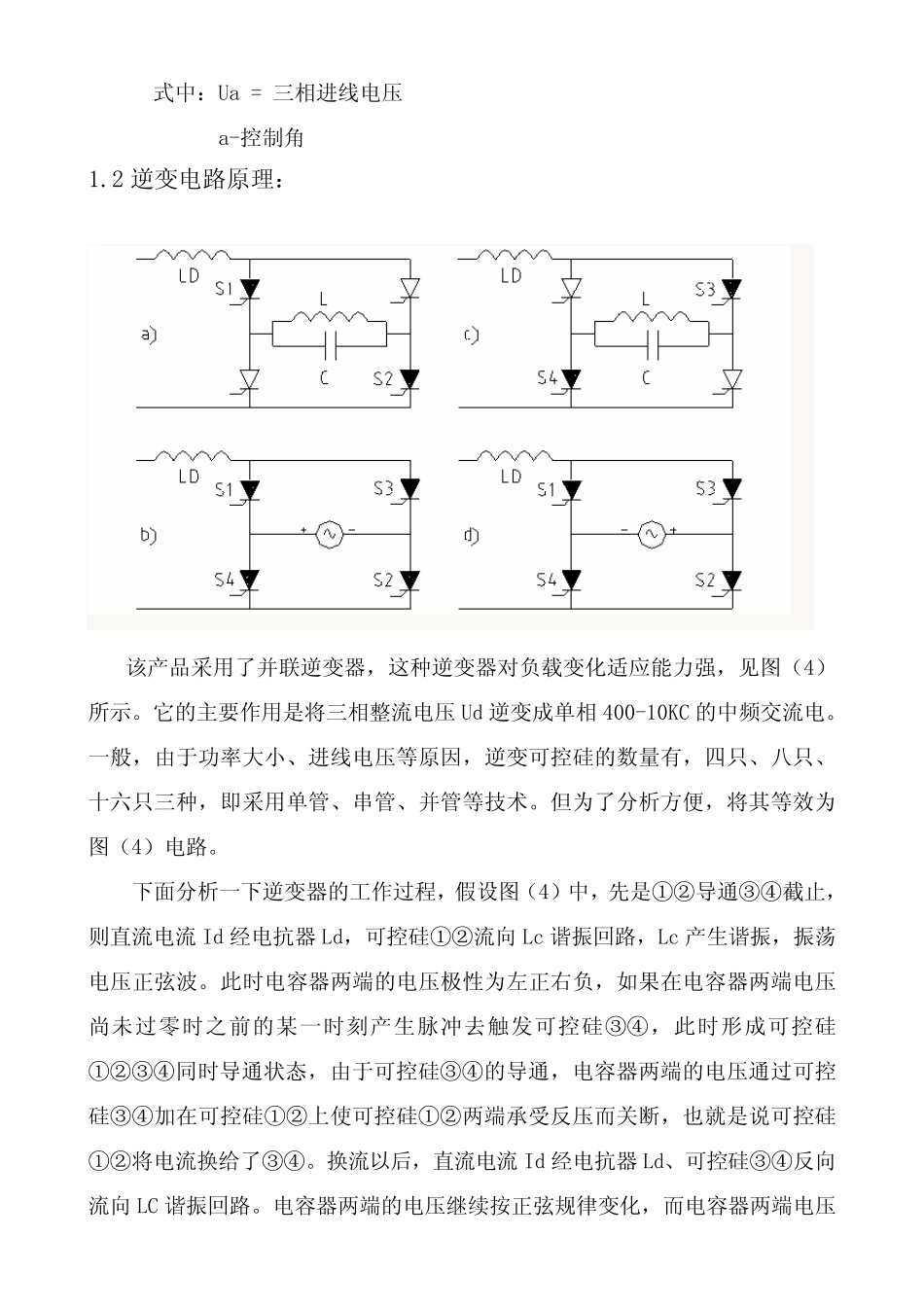

西安龙海电气有限公司 12 脉波KGPS 中频电源控制原理 KGPS系列感应加热晶闸管变频装置是利用晶闸管将三相工频交流电能转换为几百或几千赫的单相交流电能。具有控制方便、运行可靠、 效率高等特 点，有利于提高产品的产量和质量。本装置采用全数字控制，扫频启动方式，无须同步变压器等，线路简单，调试方便，负载适应能力强，启动可靠。应用于铸钢、不锈钢、合金钢的冶炼，真空冶炼，感应加热等不同场合。 1．主电路原理 1.1 整流电路原理 整流电路主要是将50HZ 的交流电整流成直流。由 12 个晶闸管组成的12 脉波串联全控整流电路，输入工频电网电压 575V，控制可控硅的导通，实现输出0～750V 连续可调的直流电压。(如图) 六相12 脉波全控整流桥工作原理 当触发脉冲在任意控制角时，其输出直流电压为： Ud = 1.35UaCosaX2 式中：Ua = 三相进线电压 a-控制角 1.2 逆变电路原理： 该产品采用了并联逆变器，这种逆变器对负载变化适应能力强，见图（4）所示。它的主要作用是将三相整流电压Ud 逆变成单相400-10KC 的中频交流电。一般，由于功率大小、进线电压等原因，逆变可控硅的数量有，四只、八只、十六只三种，即采用单管、串管、并管等技术。但为了分析方便，将其等效为图（4）电路。 下面分析一下逆变器的工作过程，假设图（4）中，先是①②导通③④截止，则直流电流Id 经电抗器Ld，可控硅①②流向 Lc 谐振回路，Lc 产生谐振，振荡电压正弦波。此时电容器两端的电压极性为左正右负，如果在电容器两端电压尚未过零时之前的某一时刻产生脉冲去触发可控硅③④，此时形成可控硅①②③④同时导通状态，由于可控硅③④的导通，电容器两端的电压通过可控硅③④加在可控硅①②上使可控硅①②两端承受反压而关断，也就是说可控硅①②将电流换给了③④。换流以后 ，直流电流Id 经电抗器Ld、可控硅③④反向流向 LC 谐振回路。电容器两端的电压继 续 按 正弦规 律 变化，而电容器两端电压 极性为左负右正，负载回路中的电流也改变了方向。当电容器右端的正电压要在过零前的某一时刻再将可控硅①②触发导通，再次形成可控硅①②③④同时导通状态。可控硅③④承受反压关断，可控硅①②继续导通，着就完成了一个工作循环。从上述工作过程可以看出，当可控硅①②导通时电流由一个方向流入负载，可控硅①②和③④相互轮流导通和关断，就把一个直流变成了交流，可控硅①②与③④每秒钟交替工作的次数也就决定了交流电...
