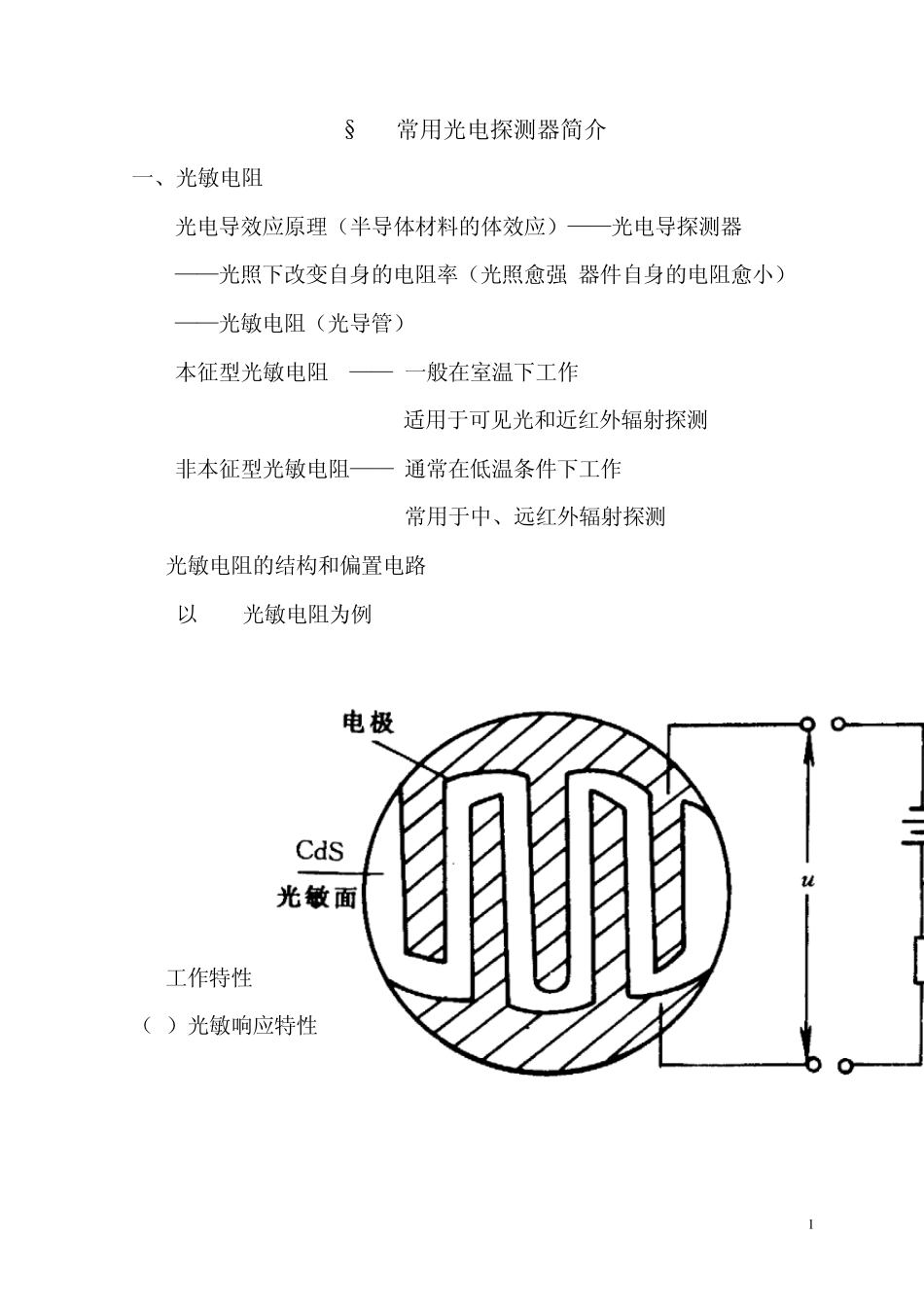

1 §3 常用光电探测器简介 一、光敏电阻 光电导效应原理(半导体材料的体效应)——光电导探测器 ——光照下改变自身的电阻率(光照愈强,器件自身的电阻愈小) ——光敏电阻(光导管) 本征型光敏电阻 —— 一般在室温下工作 适用于可见光和近红外辐射探测 非本征型光敏电阻—— 通常在低温条件下工作 常用于中、远红外辐射探测 1
光敏电阻的结构和偏置电路 以 CdS光敏电阻为例 2

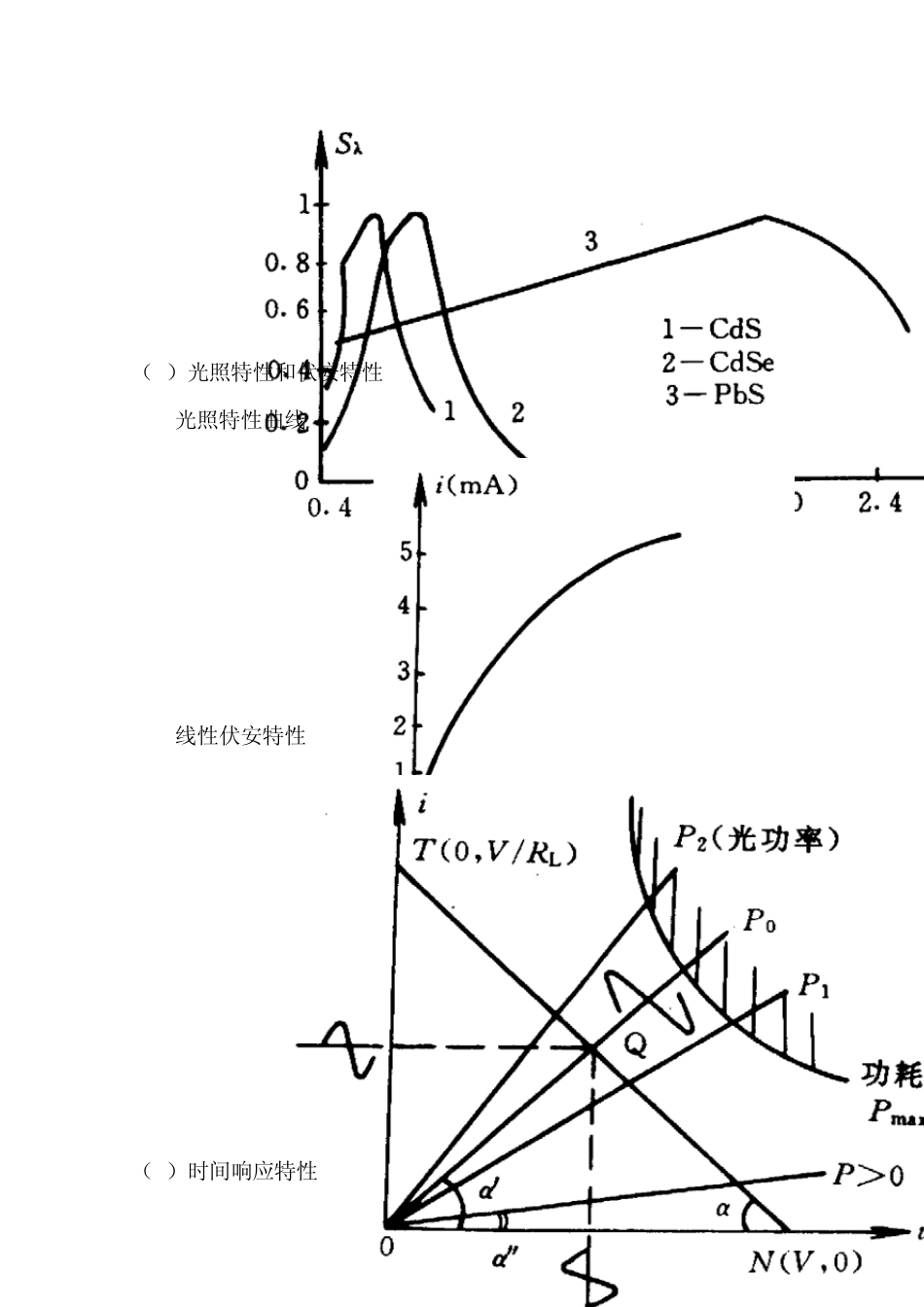

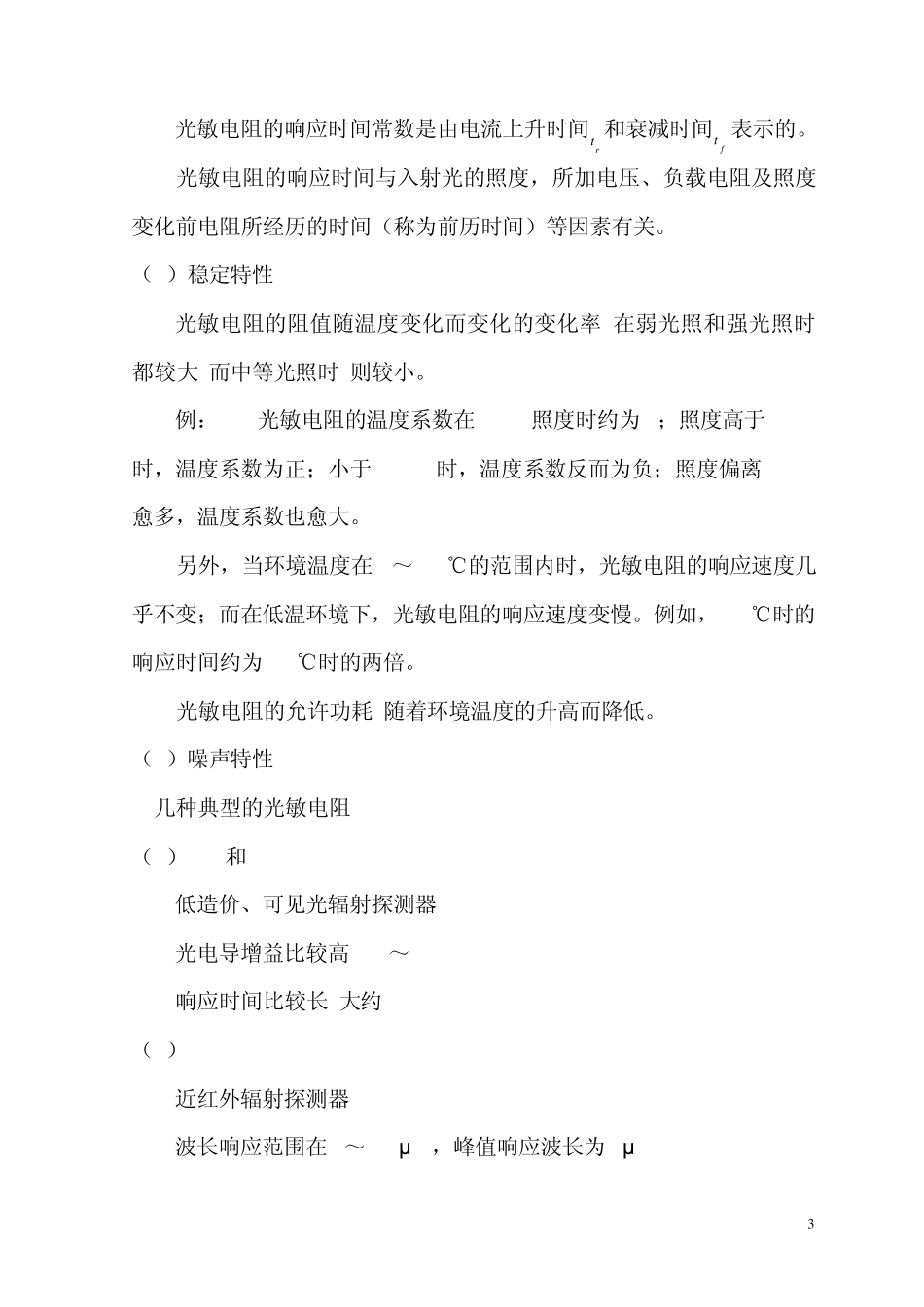

工作特性 (1)光敏响应特性 2 (2)光照特性和伏安特性 光照特性曲线 线性伏安特性 (3)时间响应特性 3 光敏电阻的响应时间常数是由电流上升时间rt 和衰减时间ft 表示的
光敏电阻的响应时间与入射光的照度,所加电压、负载电阻及照度变化前电阻所经历的时间(称为前历时间)等因素有关
(4)稳定特性 光敏电阻的阻值随温度变化而变化的变化率,在弱光照和强光照时都较大,而中等光照时,则较小
例:CdS光敏电阻的温度系数在10lx照度时约为0;照度高于10lx时,温度系数为正;小于10lx时,温度系数反而为负;照度偏离10lx愈多,温度系数也愈大
另外,当环境温度在0~+60℃的范围内时,光敏电阻的响应速度几乎不变;而在低温环境下,光敏电阻的响应速度变慢
例如,-30℃时的响应时间约为+20℃时的两倍
光敏电阻的允许功耗,随着环境温度的升高而降低
(5)噪声特性 3
几种典型的光敏电阻 (1)CdS和CdSe 低造价、可见光辐射探测器 光电导增益比较高(103~104) 响应时间比较长(大约50ms) (2)PbS 近红外辐射探测器 波长响应范围在1~3
4μ m,峰值响应波长为2μ m 4 内阻(暗阻)大约为1MΩ 响应时间约200μ s (3)InSb 在77k下,噪声性能大大改善 峰值响应波长为5μ m 响应时间短(大约50×10-9s) (4)HgxCd1-xTe探测器 化合物本征
