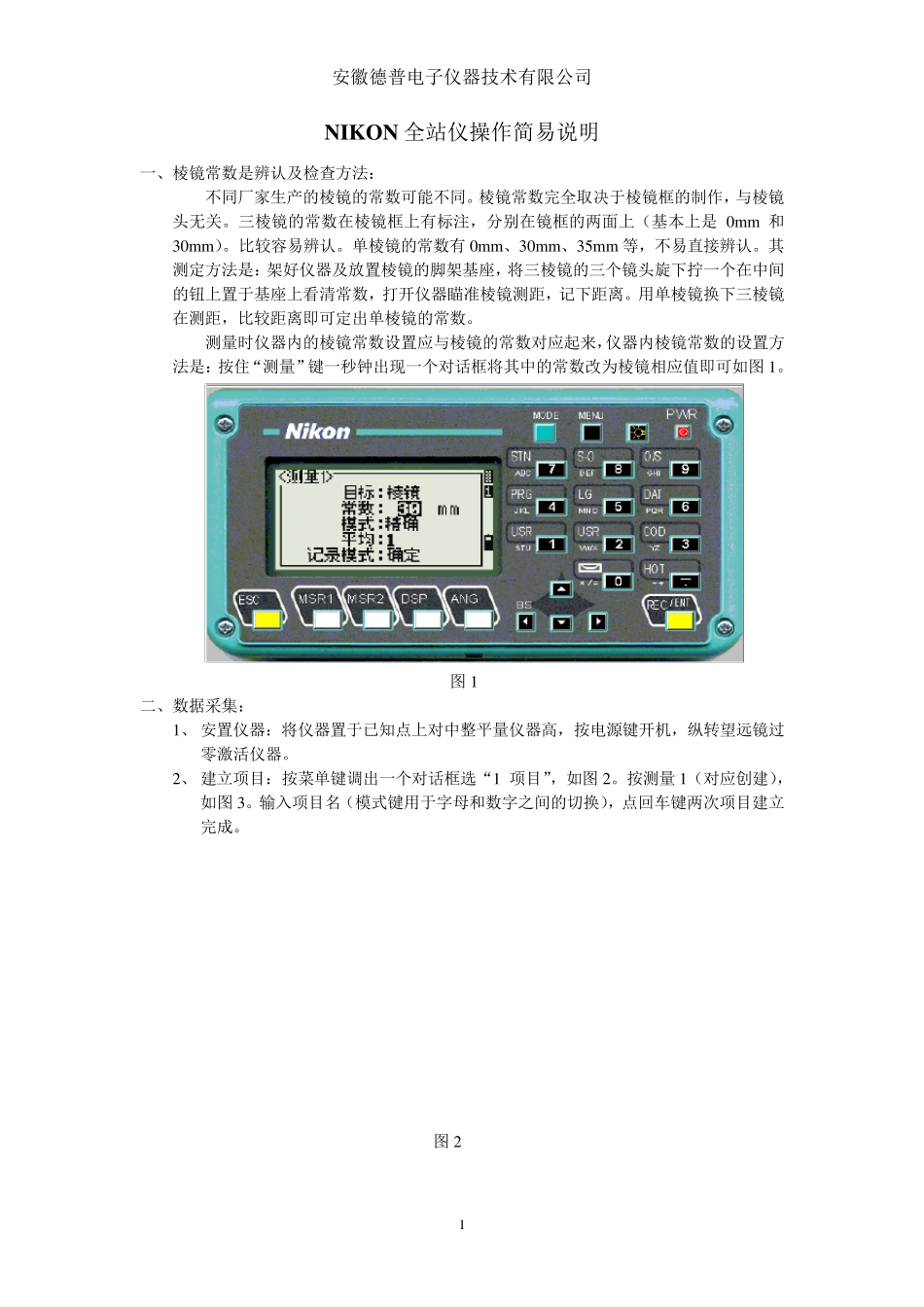

NIKON全站仪操作简易说明_第1页
1/6

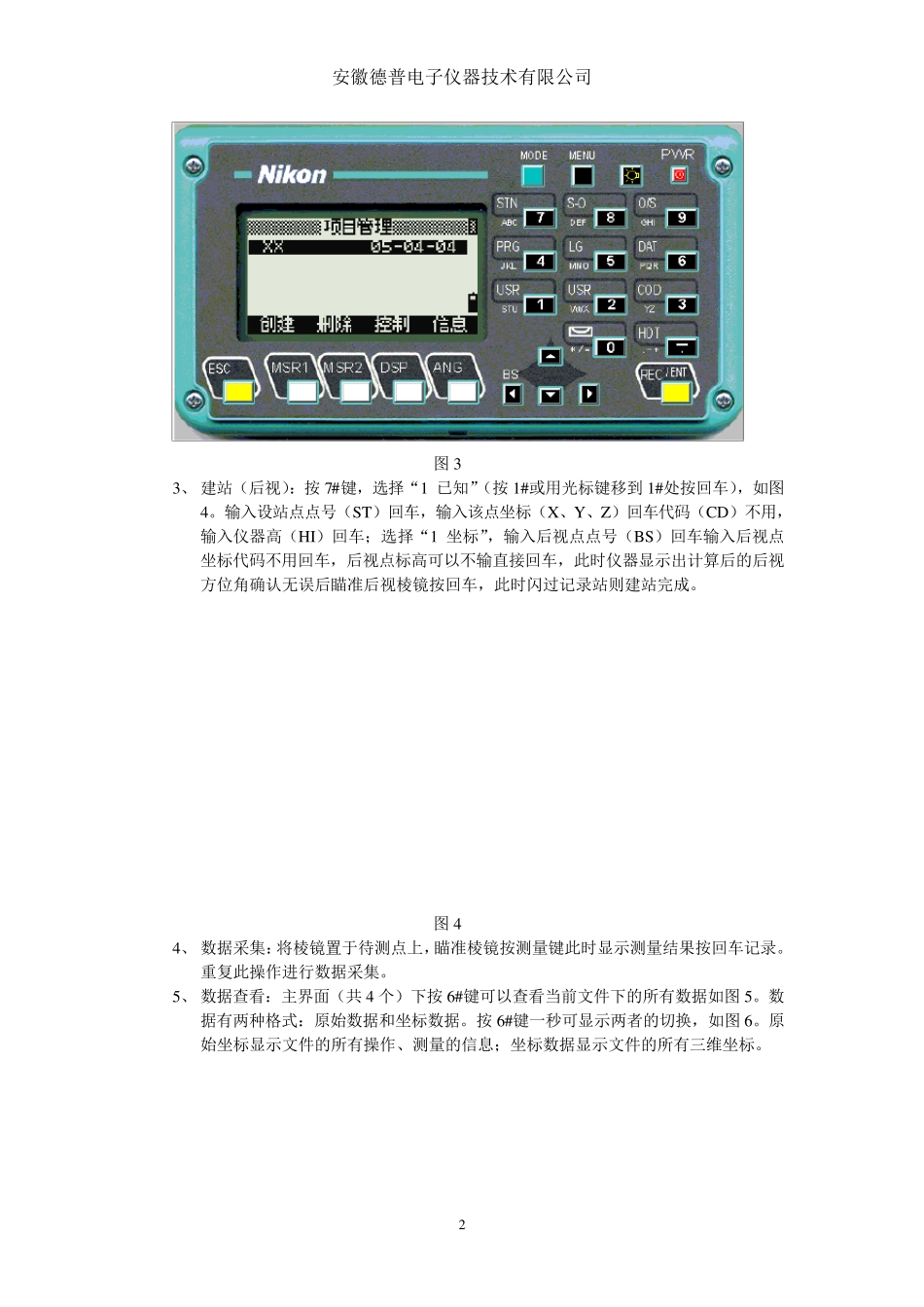

NIKON全站仪操作简易说明_第2页
2/6

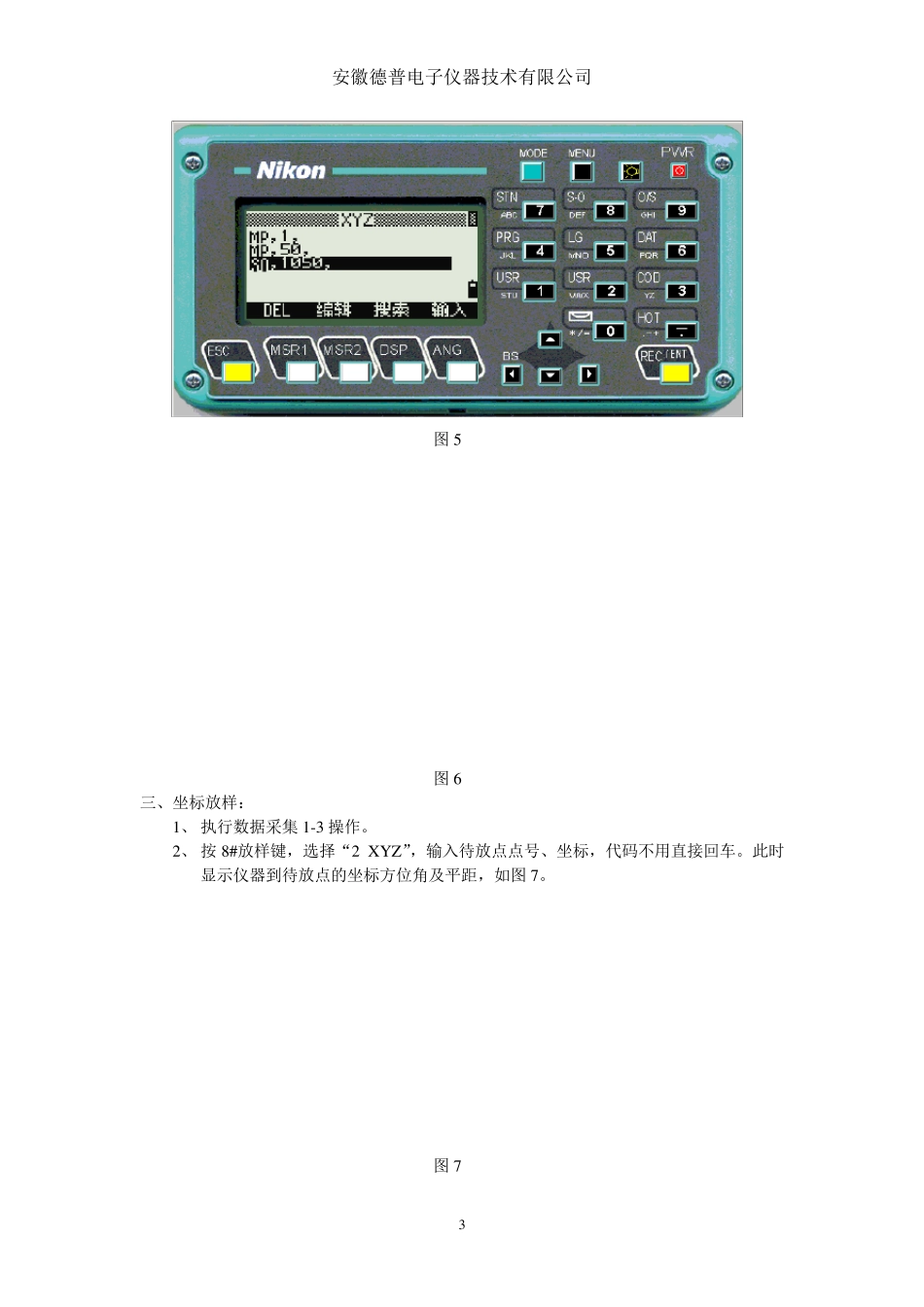

NIKON全站仪操作简易说明_第3页
3/6
安徽德普电子仪器技术有限公司 1 NIKON 全站仪操作简易说明 一、棱镜常数是辨认及检查方法: 不同厂家生产的棱镜的常数可能不同。棱镜常数完全取决于棱镜框的制作,与棱镜头无关。三棱镜的常数在棱镜框上有标注,分别在镜框的两面上(基本上是0m m 和30m m )。比较容易辨认。单棱镜的常数有0m m 、30m m 、35m m 等,不易直接辨认。其测定方法是:架好仪器及放置棱镜的脚架基座,将三棱镜的三个镜头旋下拧一个在中间的钮上置于基座上看清常数,打开仪器瞄准棱镜测距,记下距离。用单棱镜换下三棱镜在测距,比较距离即可定出单棱镜的常数。 测量时仪器内的棱镜常数设置应与棱镜的常数对应起来,仪器内棱镜常数的设置方法是:按住“测量”键一秒钟出现一个对话框将其中的常数改为棱镜相应值即可如图 1。 图 1 二、数据采集: 1、 安置仪器:将仪器置于已知点上对中整平量仪器高,按电源键开机,纵转望远镜过零激活仪器。 2、 建立项目:按菜单键调出一个对话框选“1 项目”,如图 2。按测量1(对应创建),如图 3。输入项目名(模式键用于字母和数字之间的切换),点回车键两次项目建立完成。 图 2 安徽德普电子仪器技术有限公司 2 图3 3、 建站(后视):按7#键,选择“1 已知”(按1#或用光标键移到 1#处按回车),如图4。输入设站点点号(ST)回车,输入该点坐标(X、Y、Z)回车代码(CD)不用,输入仪器高(HI)回车;选择“1 坐标”,输入后视点点号(BS)回车输入后视点坐标代码不用回车,后视点标高可以不输直接回车,此时仪器显示出计算后的后视方位角确认无误后瞄准后视棱镜按回车,此时闪过记录站则建站完成。 图4 4、 数据采集:将棱镜置于待测点上,瞄准棱镜按测量键此时显示测量结果按回车记录。重复此操作进行数据采集。 5、 数据查看:主界面(共 4 个)下按6#键可以查看当前文件下的所有数据如图5。数据有两种格式:原始数据和坐标数据。按6#键一秒可显示两者的切换,如图6。原始坐标显示文件的所有操作、测量的信息;坐标数据显示文件的所有三维坐标。 安徽德普电子仪器技术有限公司 3 图5 图6 三、坐标放样: 1、 执行数据采集1-3 操作。 2、 按8#放样键,选择“2 XYZ”,输入待放点点号、坐标,代码不用直接回车。此时显示仪器到待放点的坐标方位角及平距,如图7。 图7 安徽德普电子仪器技术有限公司 4 3、 将仪器转向该方向(即水平角显示为 0)同时指挥棱镜向待...
