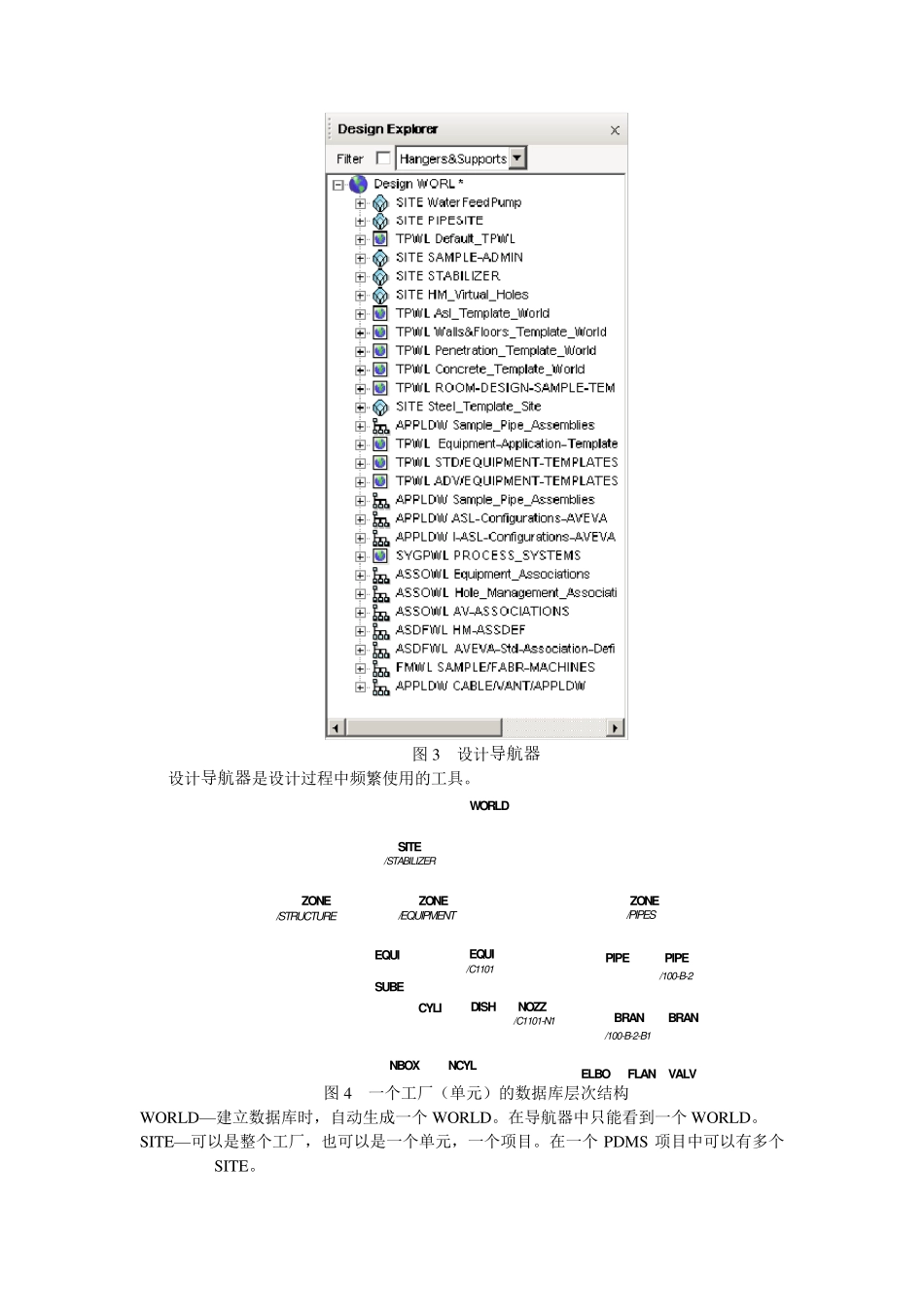

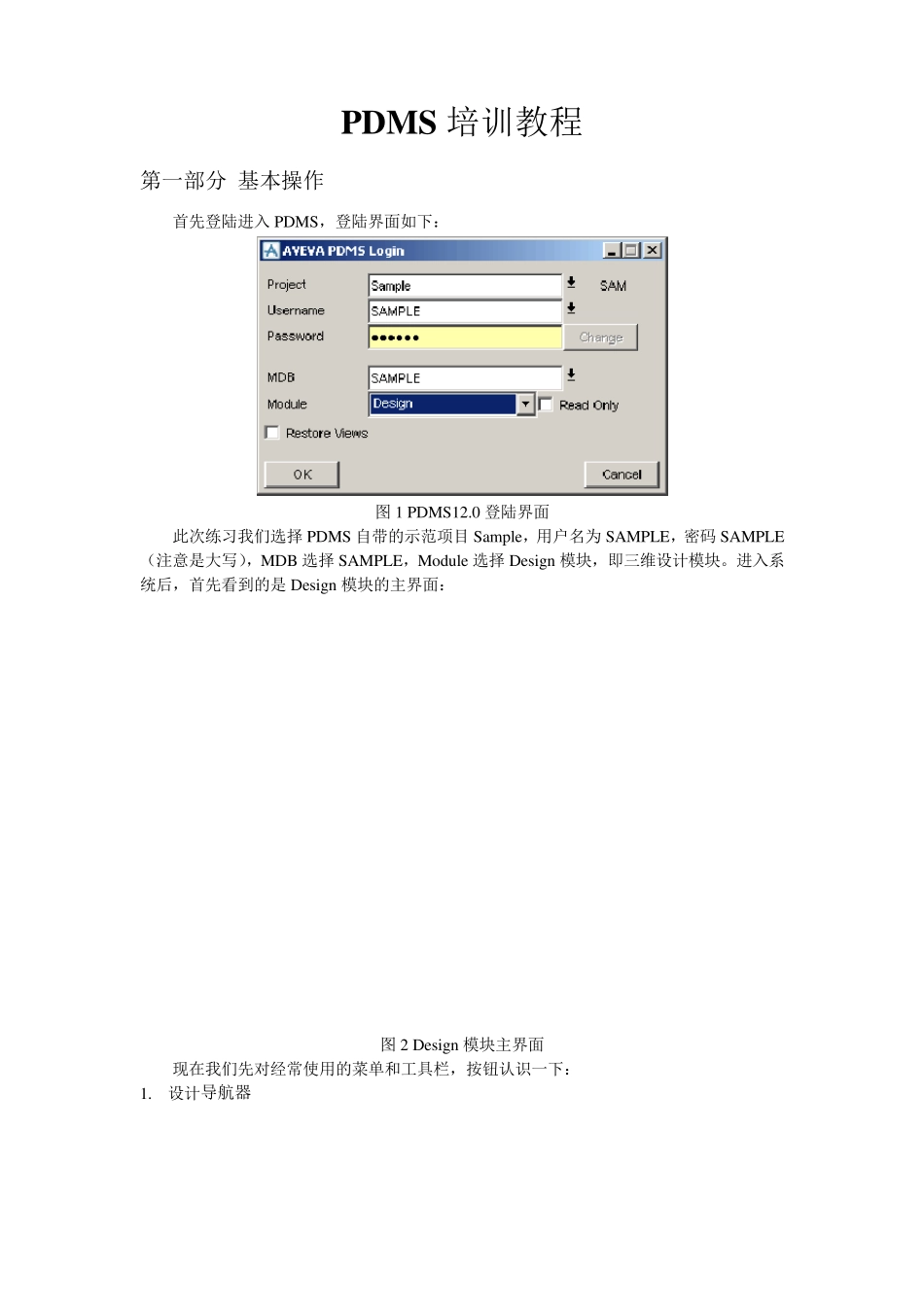

PDMS 培训教程 第一部分 基本操作 首先登陆进入PDMS,登陆界面如下: 图1 PDMS12.0 登陆界面 此次练习我们选择PDMS 自带的示范项目Sample,用户名为SAMPLE,密码SAMPLE(注意是大写),MDB 选择SAMPLE,Module 选择Design 模块,即三维设计模块。进入系统后,首先看到的是Design 模块的主界面: 图2 Design 模块主界面 现在我们先对经常使用的菜单和工具栏,按钮认识一下: 1. 设计导航器 图3 设计导航器 设计导航器是设计过程中频繁使用的工具。 WORLDSITE/STABILIZERZONEZONEZONEEQUIEQUIPIPEPIPE/C1101/100-B-2CYLIDISHNOZZNBOXNCYLELBOFLANVALVBRANBRAN/100-B-2-B1/C1101-N1SUBE /STRUCTURE /EQUIPMENT /PIPES 图4 一个工厂(单元)的数据库层次结构 W ORLD—建立数据库时,自动生成一个 W ORLD。在导航器中只能看到一个 W ORLD。 SITE—可以是整个工厂,也可以是一个单元,一个项目。在一个 PDMS 项目中可以有多个SITE。 ZONE—它不是一个物理分区,而是同类元件的集合,可以当作一个逻辑组。例如 PIPE ZONE,EQUIPMENT ZONE,STRUCTURES ZONE。 EQUIPMENT,STRUCTURES,PIPES—指定了类型和名字,这一级下面才是你在图形屏幕中能实际看到的实体。 PRIMITIVE—组成模型的基本体,包括 box ,cy linder,dish 等。 2. 视图控制工具栏 图 5 视图控制工具栏 3. History 工具栏 图 6 History 工具栏 History 工具栏主要用来显示当前元素(CE),CE 是PDMS 里一个非常重要的概念,很多操作都是针对当前元素(CE)的,请大家要牢记!所谓的CE=cu rrent element 表示当前元素,当前元素可以是一个元素(如一个弯头或一个法兰),也可以是元素的集合(如一根管线,一个设备)。 当前元素的更改可以通过设计导航器或 Members 窗口实现,Members 窗口下面将讲到。 4. Defau lt 工具栏 图 7 Defau lt 工具栏 Get Work按钮: 在协同设计时,即不同专业的人同时设计时,点击此按钮可以看到别人所做的东西,前提是别人保存了他所做的东西。 Sav e Work按钮:保存按钮,点击此按钮仅保存你所做的东西。 显示当前元素 放大当前所选元素 设置中间滚轮为框选放大视图 设置中间滚轮为实时放大视图 设置中间滚轮为旋转视图 设置中间滚轮为平移视图 可以保存四个视图 居中显示当前元素 Add CE to Drawlist按钮和Remove CE From Drawlist按钮:把当前元素显示...
