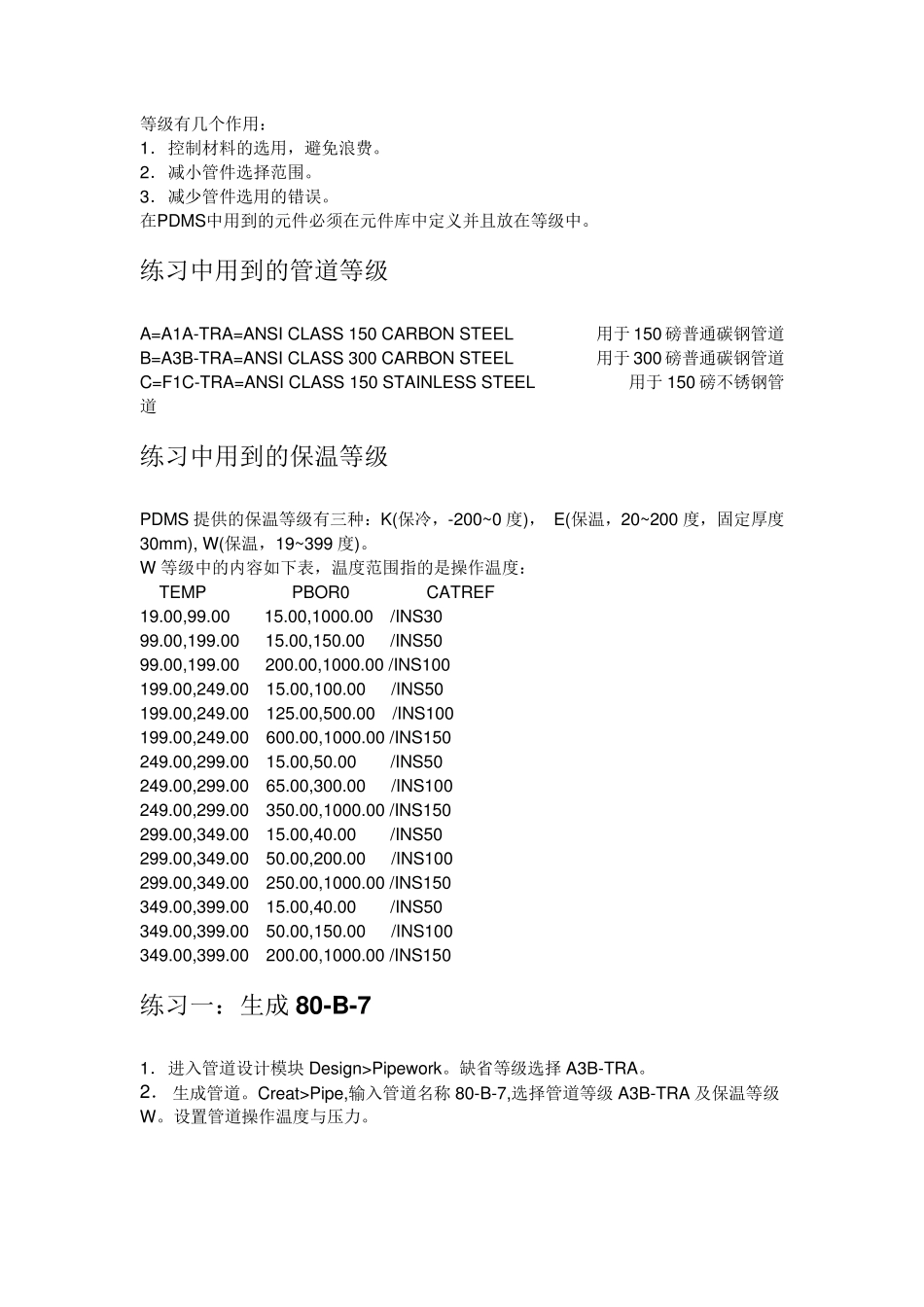

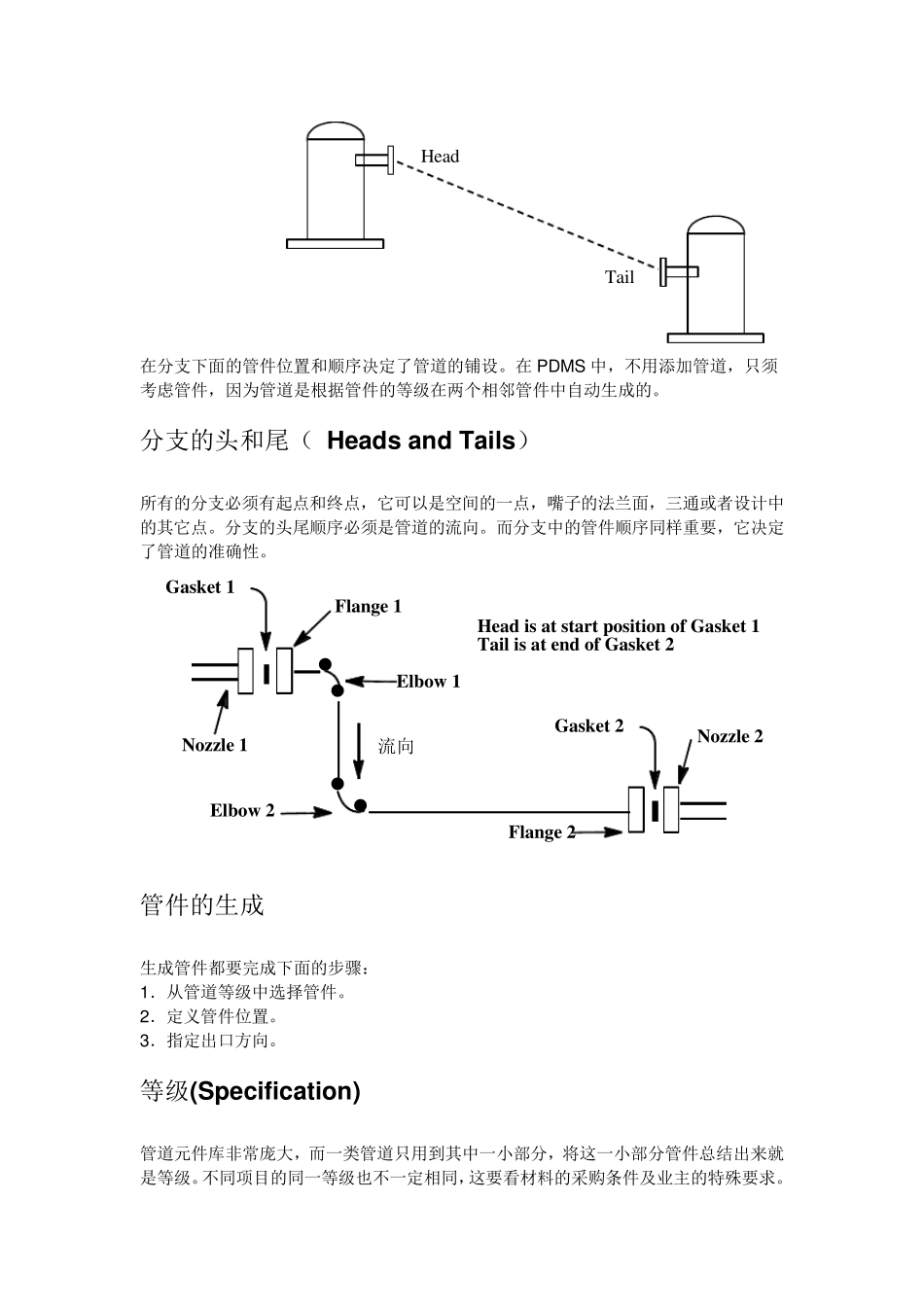

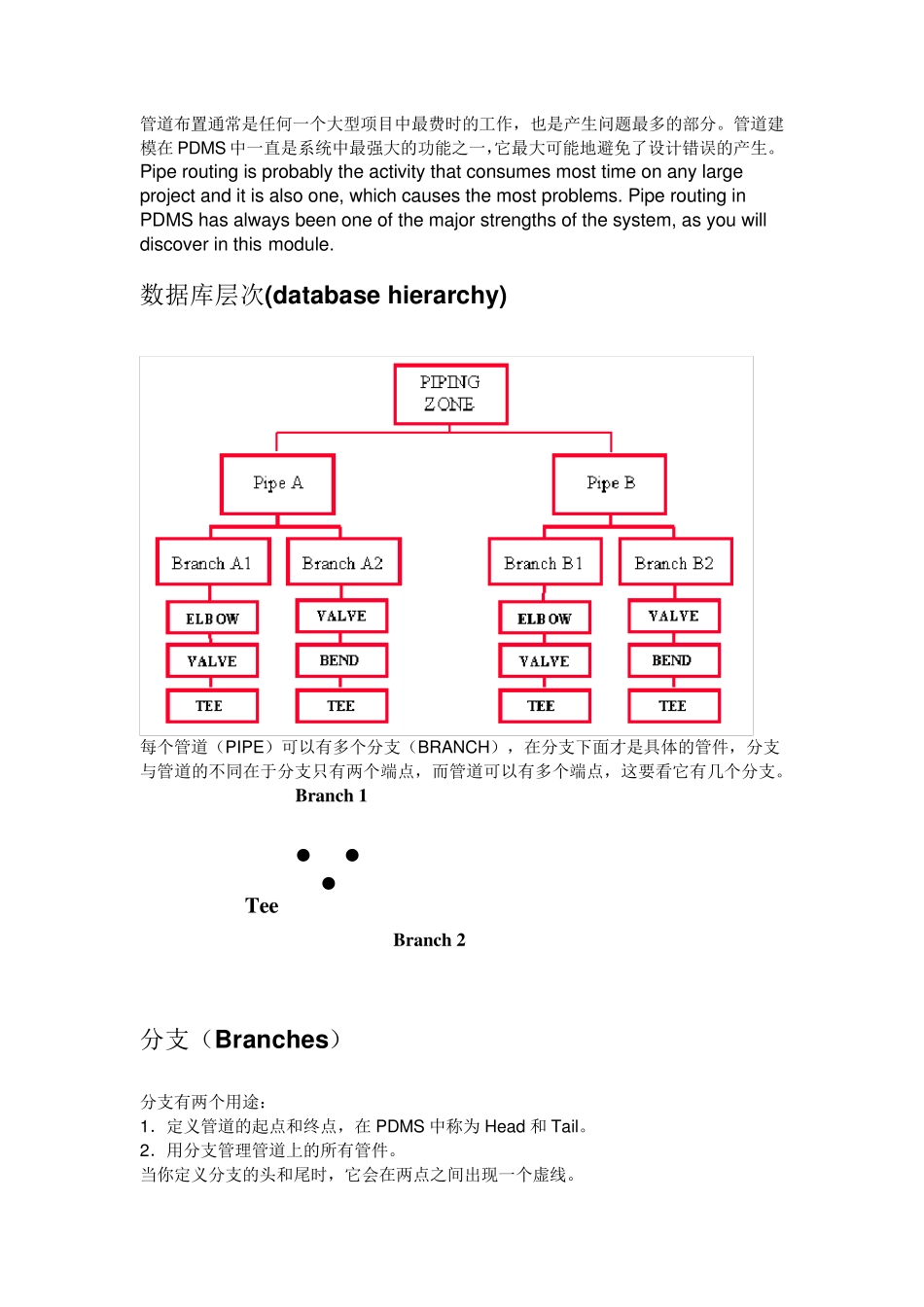

管道布置通常是任何一个大型项目中最费时的工作，也是产生问题最多的部分。管道建模在 PDMS 中一直是系统中最强大的功能之一，它最大可能地避免了设计错误的产生。 Pipe routing is probably the activity that consumes most time on any large project and it is also one, which causes the most problems. Pipe routing in PDMS has always been one of the major strengths of the system, as you will discover in this module. 数据库层次(database hierarchy ) 每个管道（PIPE）可以有多个分支（BRANCH），在分支下面才是具体的管件，分支与管道的不同在于分支只有两个端点，而管道可以有多个端点，这要看它有几个分支。 Branch 1Branch 2Tee 分支（Branches） 分支有两个用途： 1．定义管道的起点和终点，在 PDMS 中称为 Head 和 Tail。 2．用分支管理管道上的所有管件。 当你定义分支的头和尾时，它会在两点之间出现一个虚线。 HeadTail在分支下面的管件位置和顺序决定了管道的铺设。在PDMS中，不用添加管道，只须考虑管件，因为管道是根据管件的等级在两个相邻管件中自动生成的。 分支的头和尾（ Heads and Tails） 所有的分支必须有起点和终点，它可以是空间的一点，嘴子的法兰面，三通或者设计中的其它点。分支的头尾顺序必须是管道的流向。而分支中的管件顺序同样重要，它决定了管道的准确性。 Nozzle 1Gasket 1Flange 1Elbow 2Nozzle 2Flange 2Gasket 2Head is at start position of Gasket 1Tail is at end of Gasket 2流向Elbow 1 管件的生成 生成管件都要完成下面的步骤： 1．从管道等级中选择管件。 2．定义管件位置。 3．指定出口方向。 等级(Specification) 管道元件库非常庞大，而一类管道只用到其中一小部分，将这一小部分管件总结出来就是等级。不同项目的同一等级也不一定相同，这要看材料的采购条件及业主的特殊要求。 等级有几个作用： 1． 控制材料的选用，避免浪费。 2． 减小管件选择范围。 3． 减少管件选用的错误。 在PDMS中用到的元件必须在元件库中定义并且放在等级中。 练习中用到的管道等级 A=A1A-TRA=ANSI CLASS 150 CARBON STEEL 用于 150 磅普通碳钢管道 B=A3B-TRA=ANSI CLASS 300 CARBON STEEL 用于 300 磅普通碳钢管道 C=F1C-TRA=ANSI CLASS 150 STAI...
