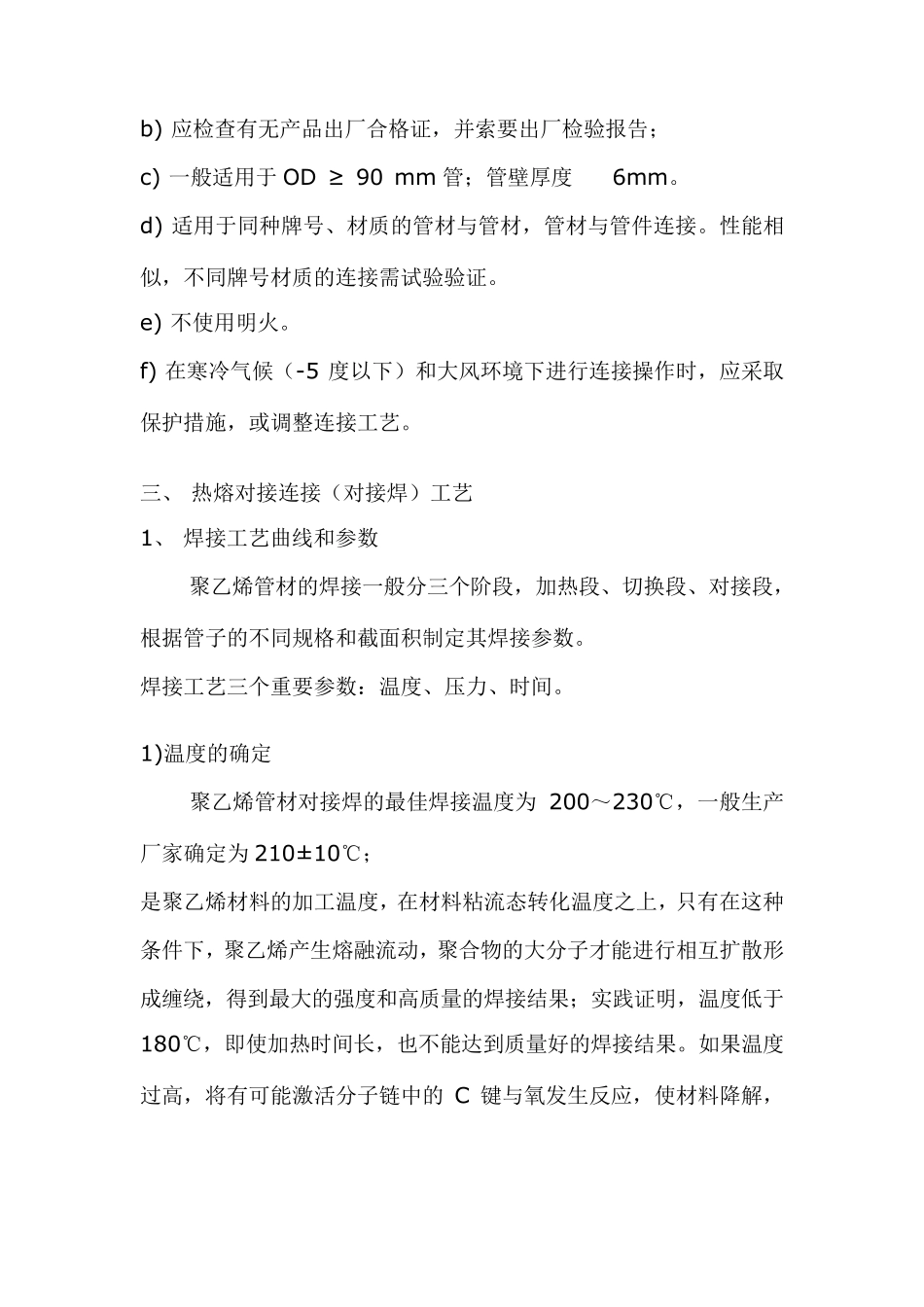

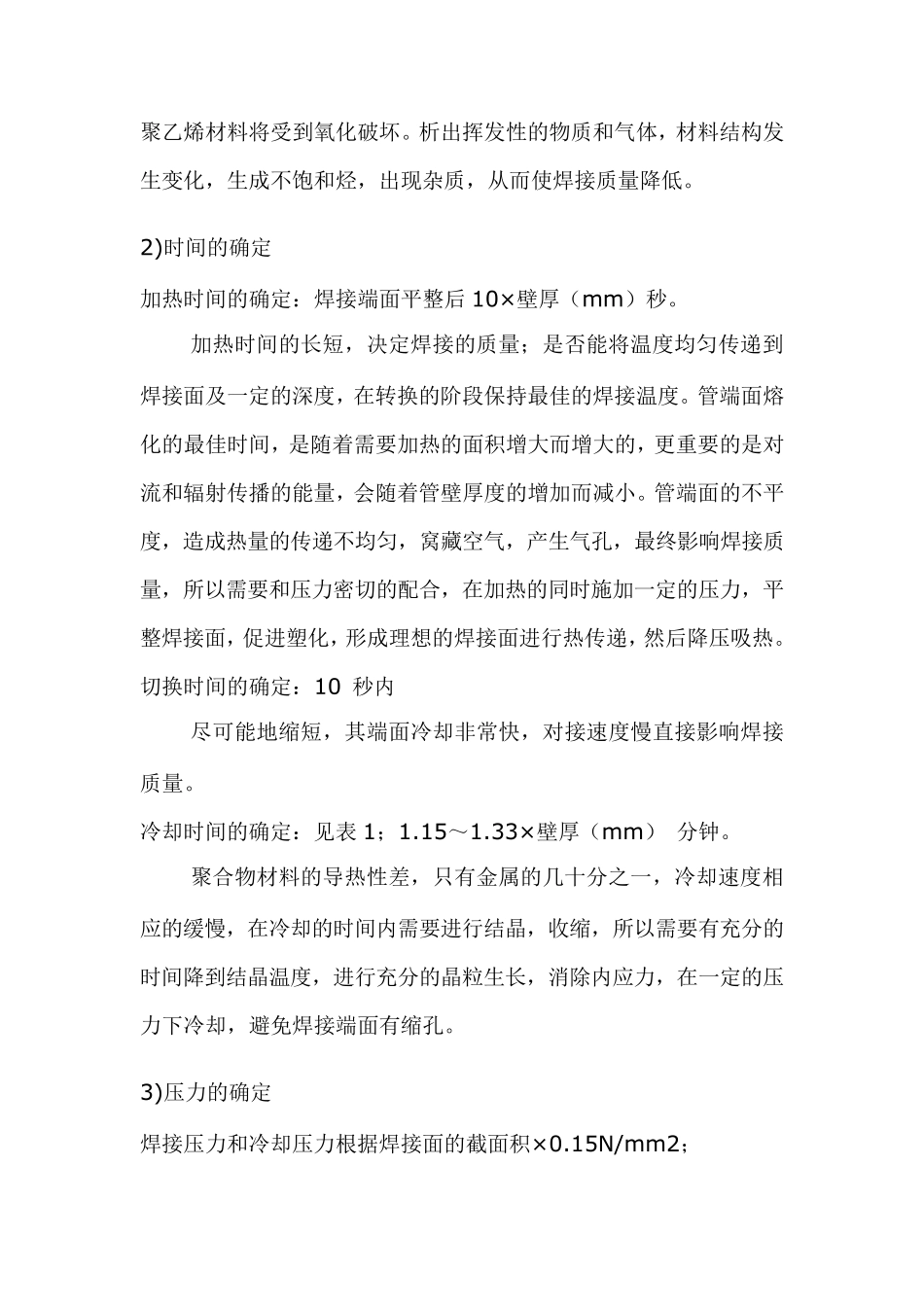

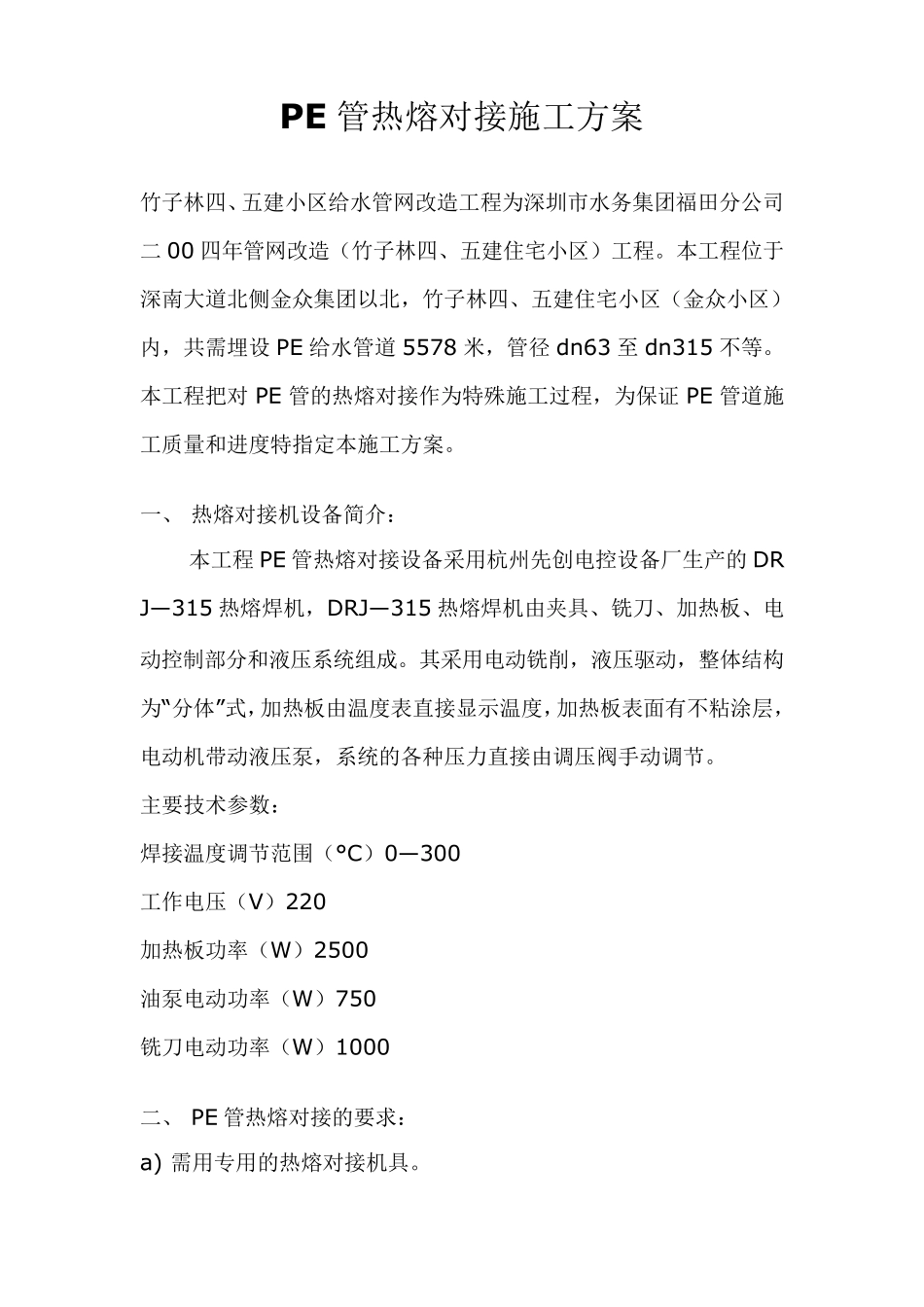

PE 管热熔对接施工方案 竹子林四、五建小区给水管网改造工程为深圳市水务集团福田分公司二 00 四年管网改造(竹子林四、五建住宅小区)工程。本工程位于深南大道北侧金众集团以北,竹子林四、五建住宅小区(金众小区)内,共需埋设 PE 给水管道 5578 米,管径 dn63 至 dn315 不等。本工程把对PE 管的热熔对接作为特殊施工过程,为保证 PE 管道施工质量和进度特指定本施工方案。 一、 热熔对接机设备简介: 本工程 PE 管热熔对接设备采用杭州先创电控设备厂生产的 DRJ—315 热熔焊机,DRJ—315 热熔焊机由夹具、铣刀、加热板、电动控制部分和液压系统组成。其采用电动铣削,液压驱动,整体结构为“分体” 式,加热板由温度表直接显示温度,加热板表面有不粘涂层,电动机带动液压泵,系统的各种压力直接由调压阀手动调节。 主要技术参数: 焊接温度调节范围(° C)0—300 工作电压(V)220 加热板功率(W)2500 油泵电动功率(W)750 铣刀电动功率(W)1000 二、 PE 管热熔对接的要求: a) 需用专用的热熔对接机具。 b) 应检查有无产品出厂合格证,并索要出厂检验报告; c) 一般适用于OD ≥ 90 mm 管;管壁厚度 > 6mm。 d) 适用于同种牌号、材质的管材与管材,管材与管件连接。性能相似,不同牌号材质的连接需试验验证。 e) 不使用明火。 f) 在寒冷气候(-5 度以下)和大风环境下进行连接操作时,应采取保护措施,或调整连接工艺。 三、 热熔对接连接(对接焊)工艺 1、 焊接工艺曲线和参数 聚乙烯管材的焊接一般分三个阶段,加热段、切换段、对接段,根据管子的不同规格和截面积制定其焊接参数。 焊接工艺三个重要参数:温度、压力、时间。 1)温度的确定 聚乙烯管材对接焊的最佳焊接温度为200~230℃,一般生产厂家确定为210± 10℃; 是聚乙烯材料的加工温度,在材料粘流态转化温度之上,只有在这种条件下,聚乙烯产生熔融流动,聚合物的大分子才能进行相互扩散形成缠绕,得到最大的强度和高质量的焊接结果;实践证明,温度低于180℃,即使加热时间长,也不能达到质量好的焊接结果。如果温度过高,将有可能激活分子链中的C 键与氧发生反应,使材料降解,聚乙烯材料将受到氧化破坏。析出挥发性的物质和气体,材料结构发生变化,生成不饱和烃,出现杂质,从而使焊接质量降低。 2)时间的确定 加热时间的确定:焊接端面平整后 10×壁厚(mm)秒。 加热时间的长短,决定焊接的质...
