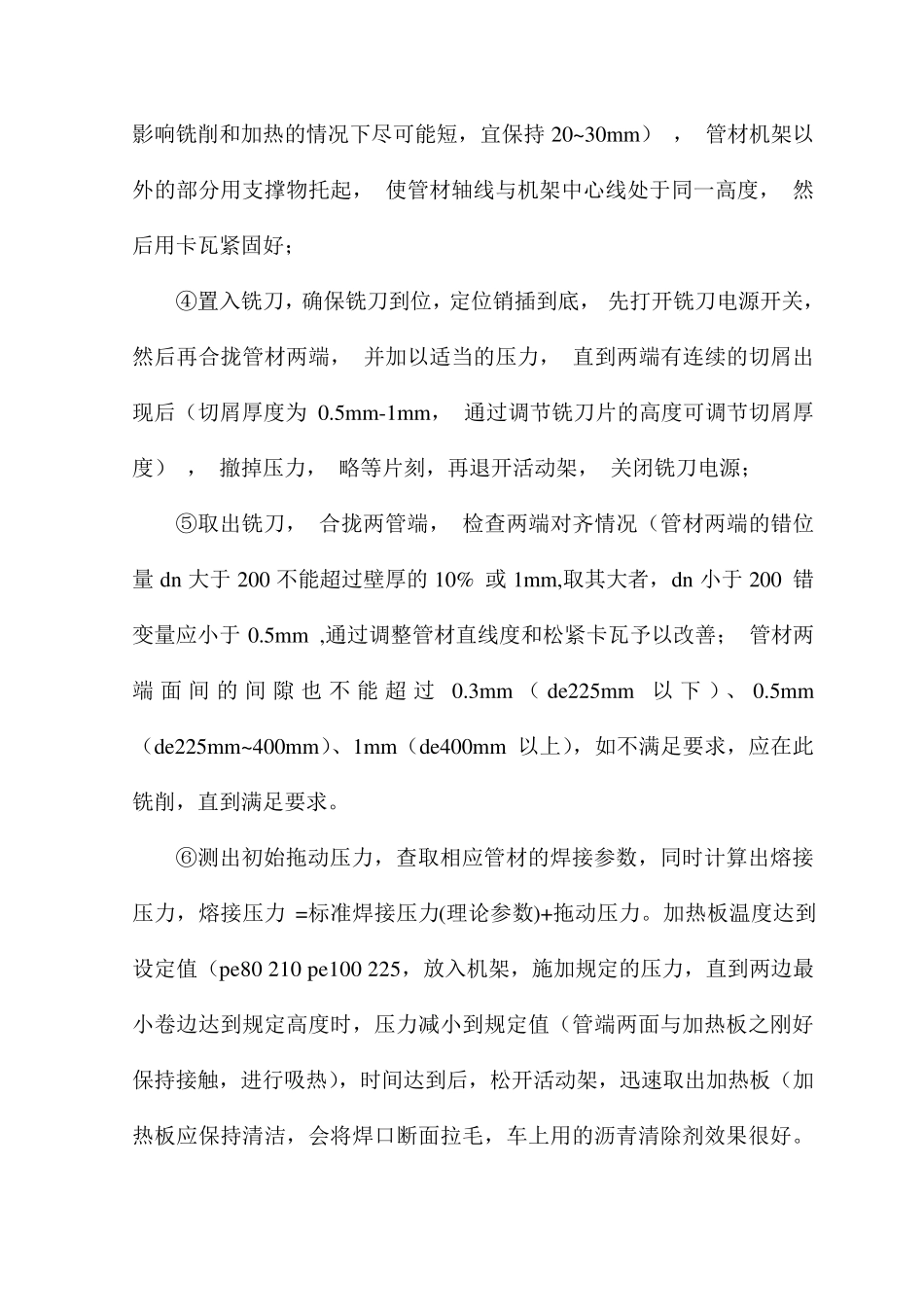

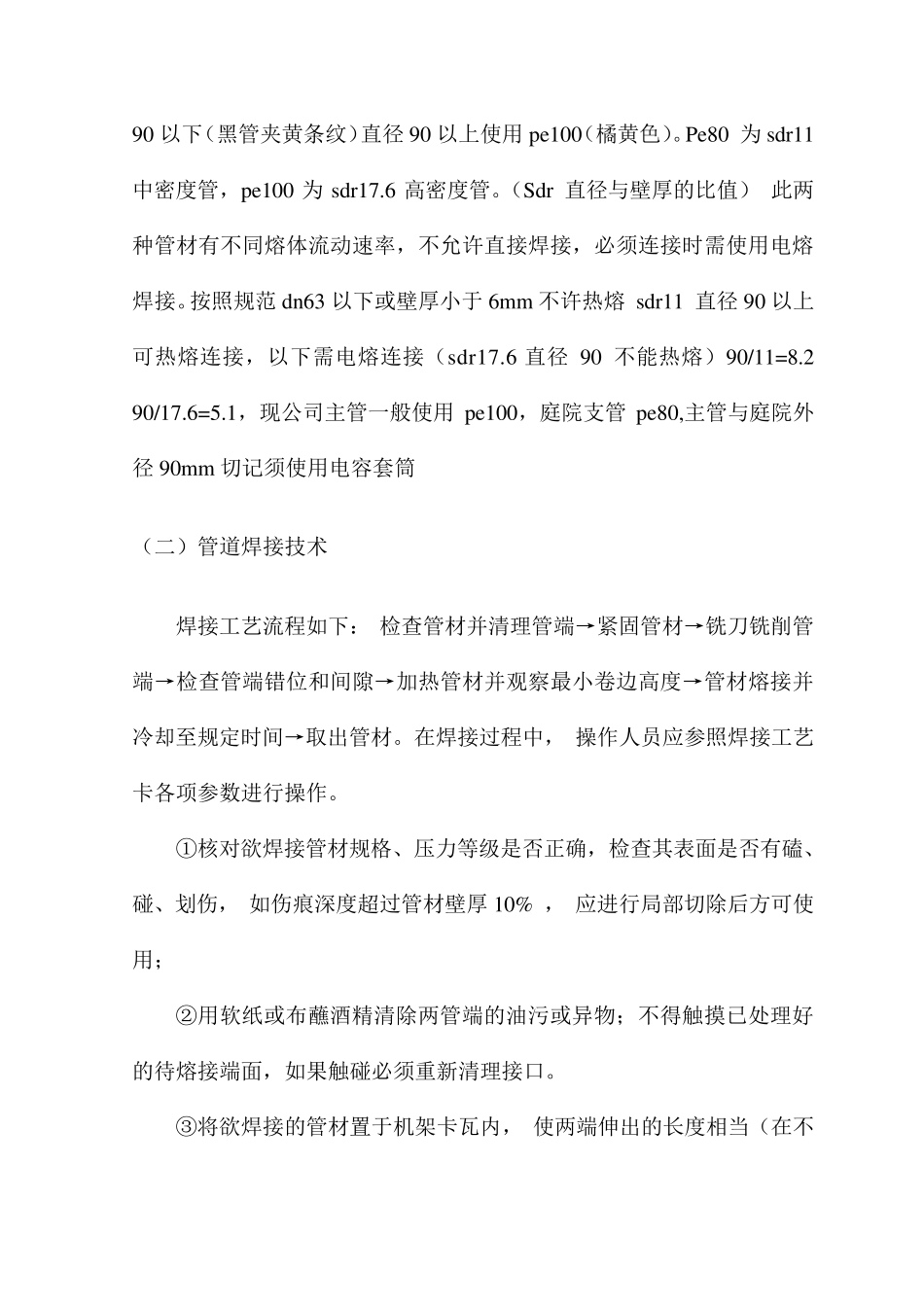

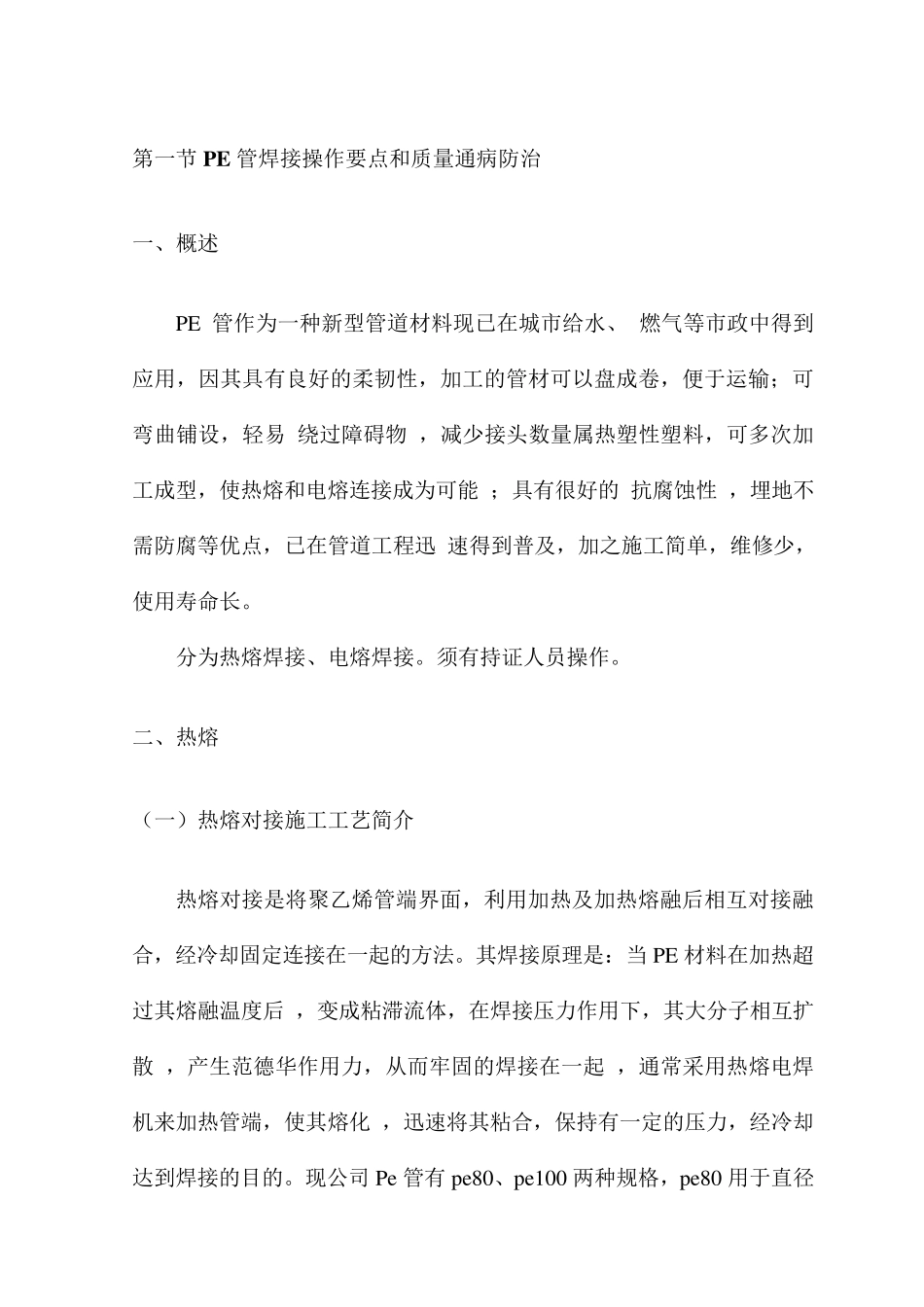

第一节 PE 管焊接操作要点和质量通病防治 一、概述 PE 管作为一种新型管道材料现已在城市给水、 燃气等市政中得到应用，因其具有良好的柔韧性，加工的管材可以盘成卷，便于运输；可弯曲铺设，轻易 绕过障碍物 ，减少接头数量属热塑性塑料，可多次加工成型，使热熔和电熔连接成为可能 ；具有很好的 抗腐蚀性 ，埋地不需防腐等优点，已在管道工程迅 速得到普及，加之施工简单，维修少，使用寿命长。 分为热熔焊接、电熔焊接。须有持证人员操作。 二、热熔 （一）热熔对接施工工艺简介 热熔对接是将聚乙烯管端界面，利用加热及加热熔融后相互对接融合，经冷却固定连接在一起的方法。其焊接原理是：当PE 材料在加热超过其熔融温度后 ，变成粘滞流体 ，在焊接压 力 作用下 ，其大 分子 相互扩散 ，产 生 范 德 华 作用力 ，从 而 牢 固的焊接在一起 ，通常 采 用热熔电焊机 来 加热管端，使其熔化 ，迅速将其粘合，保 持有一定的压 力 ，经冷却达 到焊接的目 的。现公 司 Pe 管有 pe80、pe100 两 种规 格 ，pe80 用于直 径 90 以下（黑管夹黄条纹）直径90 以上使用pe100（橘黄色）。Pe80 为sdr11中密度管，pe100 为sdr17.6 高密度管。（Sdr 直径与壁厚的比值） 此两种管材有不同熔体流动速率，不允许直接焊接，必须连接时需使用电熔焊接。按照规范dn63 以下或壁厚小于6mm 不许热熔 sdr11 直径90 以上可热熔连接，以下需电熔连接（sdr17.6 直径90 不能热熔）90/11=8.2 90/17.6=5.1，现公司主管一般使用pe100，庭院支管pe80,主管与庭院外径90mm 切记须使用电容套筒 （二）管道焊接技术 焊接工艺流程如下： 检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。在焊接过程中， 操作人员应参照焊接工艺卡各项参数进行操作。 ①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤， 如伤痕深度超过管材壁厚10% ， 应进行局部切除后方可使用； ② 用软 纸 或布 蘸 酒 精 清除两管端的油 污 或异 物 ；不得 触 摸 已 处 理好的待 熔接端面，如果 触 碰必须重 新 清理接口 。 ③ 将 欲焊接的管材置 于机 架 卡瓦 内 ， 使两端伸 出的长 度相 当 （在不 影响铣削和加热的情况下尽可能短，宜保持20~30mm） ， 管材机架以外的部分用支...
