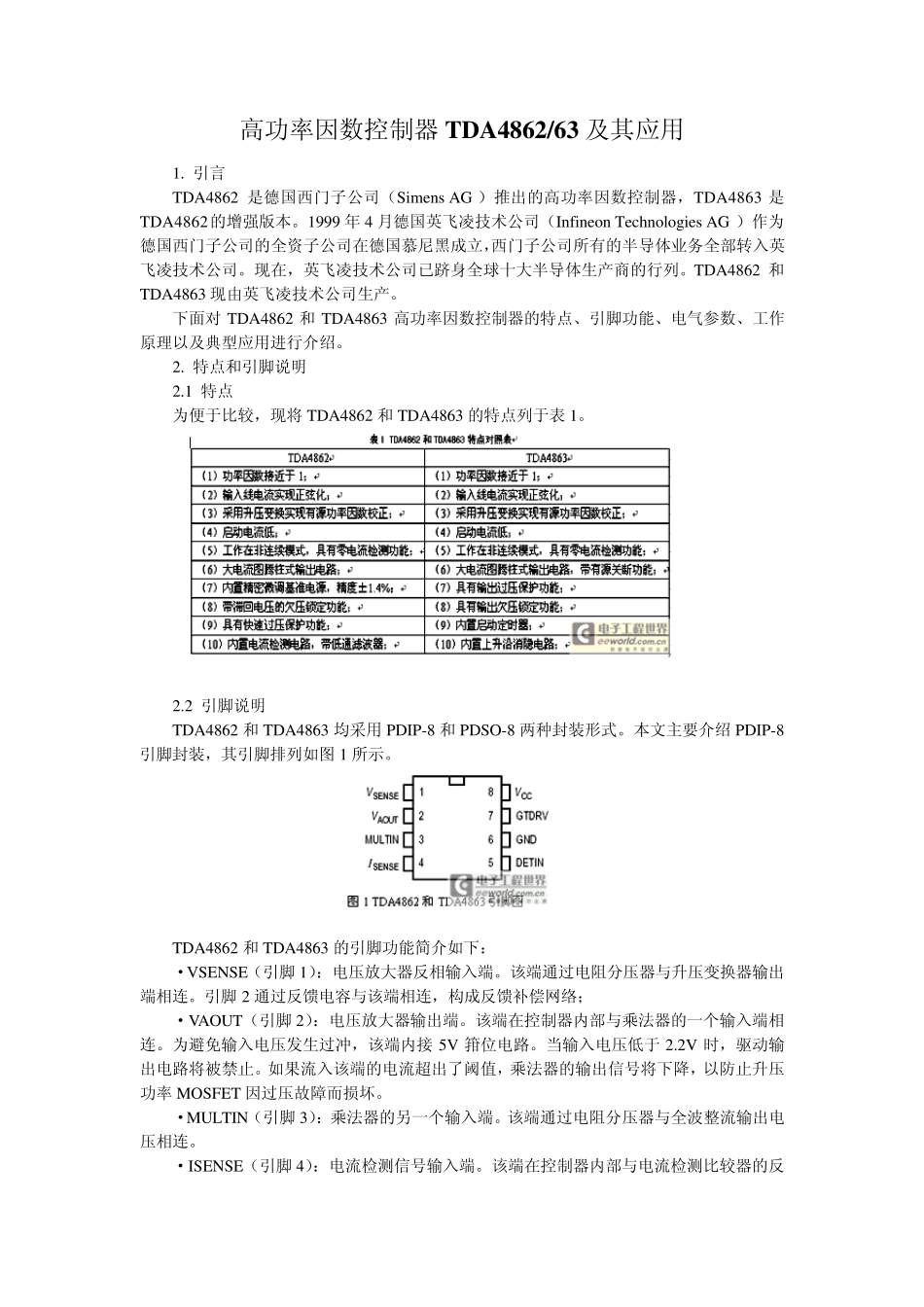

高功率因数控制器TDA4862/63 及其应用 1. 引言 TDA4862 是德国西门子公司（Simens AG ）推出的高功率因数控制器，TDA4863 是TDA4862的增强版本。1999 年4 月德国英飞凌技术公司（Infineon Technologies AG ）作为德国西门子公司的全资子公司在德国慕尼黑成立，西门子公司所有的半导体业务全部转入英飞凌技术公司。现在，英飞凌技术公司已跻身全球十大半导体生产商的行列。TDA4862 和TDA4863 现由英飞凌技术公司生产。 下面对TDA4862 和TDA4863 高功率因数控制器的特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。 2. 特点和引脚说明 2.1 特点 为便于比较，现将TDA4862 和TDA4863 的特点列于表1。 2.2 引脚说明 TDA4862 和TDA4863 均采用PDIP-8 和PDSO-8 两种封装形式。本文主要介绍PDIP-8引脚封装，其引脚排列如图1 所示。 TDA4862 和TDA4863 的引脚功能简介如下： ·VSENSE（引脚1）：电压放大器反相输入端。该端通过电阻分压器与升压变换器输出端相连。引脚2 通过反馈电容与该端相连，构成反馈补偿网络； ·VAOUT（引脚2）：电压放大器输出端。该端在控制器内部与乘法器的一个输入端相连。为避免输入电压发生过冲，该端内接 5V 箝位电路。当输入电压低于2.2V 时，驱动输出电路将被禁止。如果流入该端的电流超出了阈值，乘法器的输出信号将下降，以防止升压功率MOSFET 因过压故障而损坏。 ·MULTIN（引脚3）：乘法器的另一个输入端。该端通过电阻分压器与全波整流输出电压相连。 ·ISENSE（引脚4）：电流检测信号输入端。该端在控制器内部与电流检测比较器的反 相输入端相连，通过外接检测电阻实现对升压功率MOSFET 源极电流的控制。为了避免负输入电压对控制器产生影响，该端被内部箝位于-0.3V。另外，为了抑制升压功率MOSFET开通引入的电压尖峰，TDA4862 的电流检测信号输入端内接低通滤波网络，而TDA4863 则增加了上升沿消隐电路。 ·DETIN（引脚 5）：零电流检测器输入端。该端通过升压电感辅助绕组实现电感电流的过零监测。 ·GND（引脚 6）：信号地。VCC 与该端之间应接入旁路电容。 ·GTDRV（引脚 7）：驱动输出端。该端是大电流图腾柱式驱动电路的输出端，内接箝位网络，可直接驱动功率MOSFET。TDA4863 内部增加了有源箝位电路，以确保该端输出信号在控制器停止工作后保持低电平。 ·VCC（引脚 8）：偏置电源接入端。为了吸收电流尖峰，该端应外接滤波电容。 2.3...
