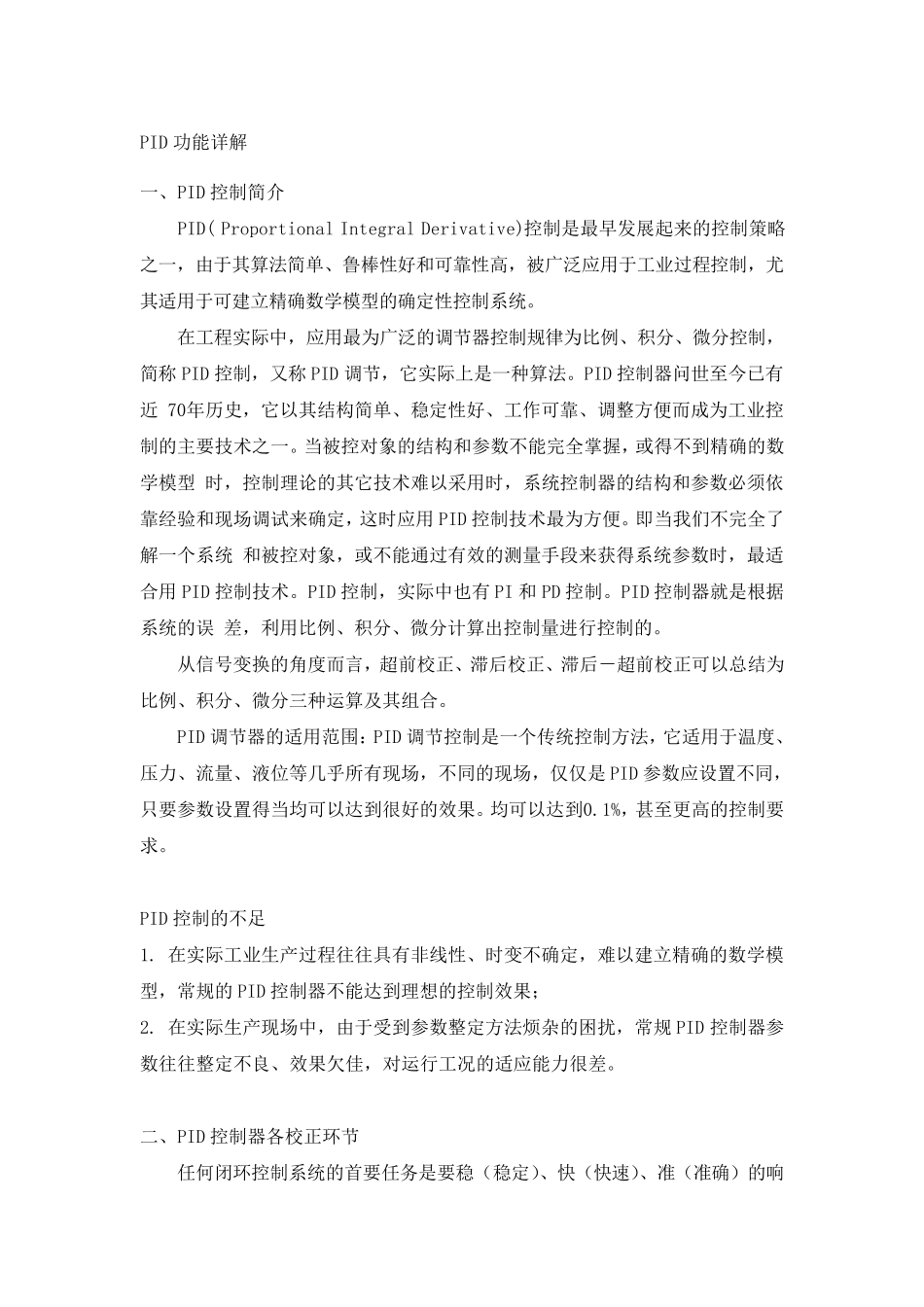

PID功能详解及PWM波的产生和PWM波形生成原理_第1页
1/27

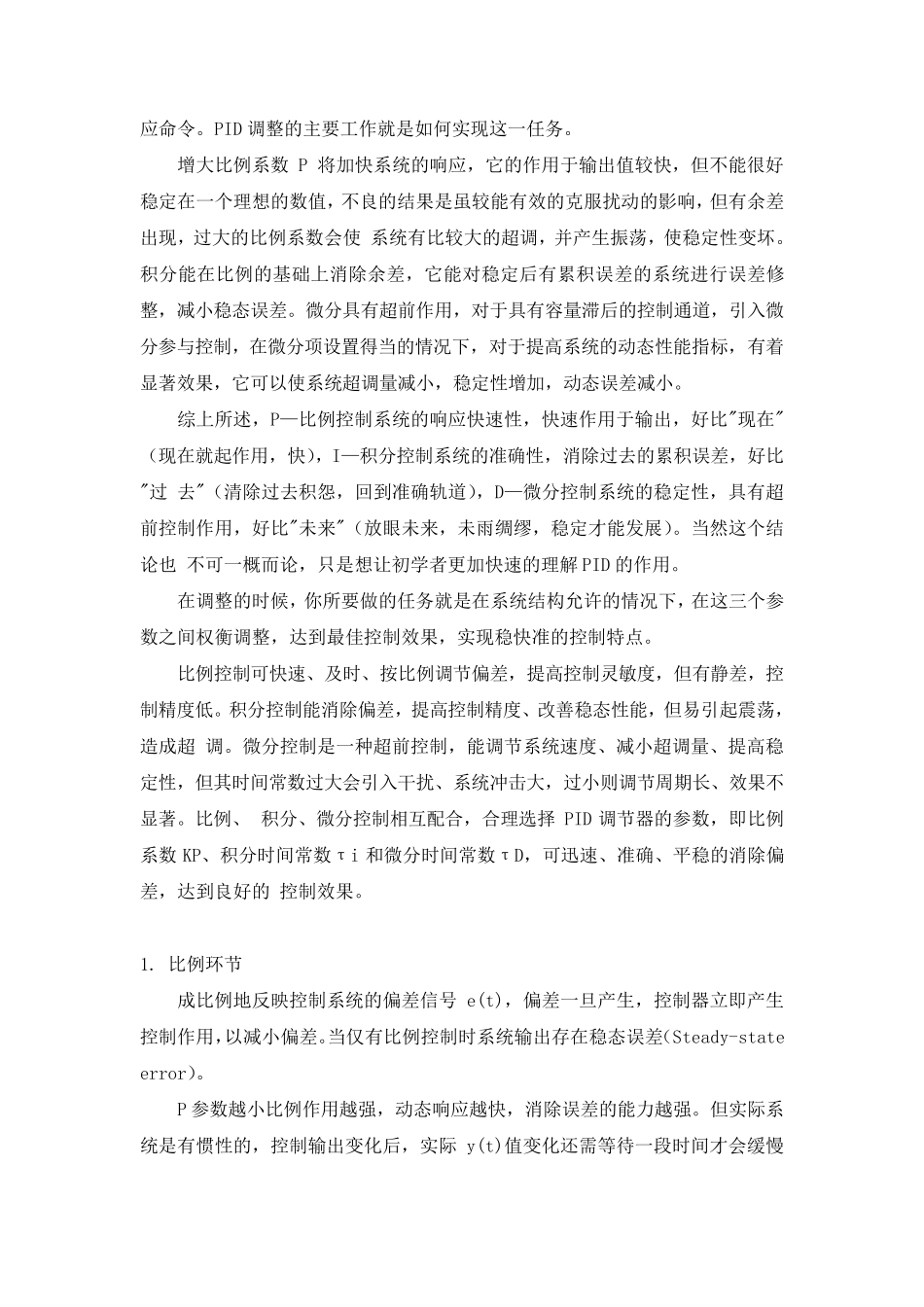

PID功能详解及PWM波的产生和PWM波形生成原理_第2页
2/27

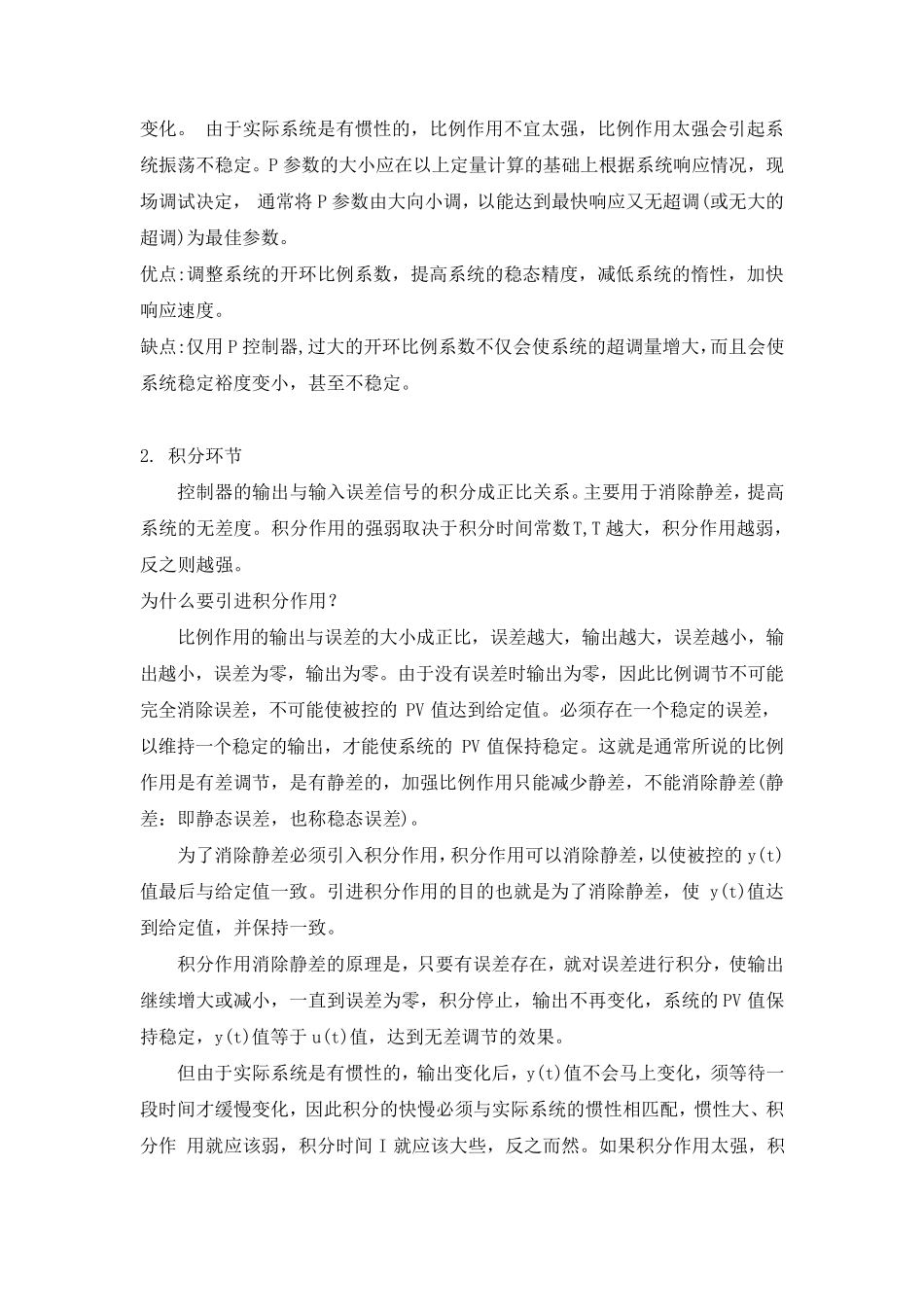

PID功能详解及PWM波的产生和PWM波形生成原理_第3页
3/27
PID 功能详解 一、PID 控制简介 PID( Proportional Integral Derivative)控制是最早发展起来的控制策略之一,由于其算法简单、鲁棒性好和可靠性高,被广泛应用于工业过程控制,尤其适用于可建立精确数学模型的确定性控制系统。 在工程实际中,应用最为广泛的调节器控制规律为比例、积分、微分控制,简称 PID 控制,又称 PID 调节,它实际上是一种算法。PID 控制器问世至今已有近 70年历史,它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。当被控对象的结构和参数不能完全掌握,或得不到精确的数学模型 时,控制理论的其它技术难以采用时,系统控制器的结构和参数必须依靠经验和现场调试来确定,这时应用 PID 控制技术最为方便。即当我们不完全了解一个系统 和被控对象,或不能通过有效的测量手段来获得系统参数时,最适合用 PID 控制技术。PID 控制,实际中也有 PI 和 PD 控制。PID 控制器就是根据系统的误 差,利用比例、积分、微分计算出控制量进行控制的。 从信号变换的角度而言 ,超 前 校 正 、滞 后 校 正 、滞 后 - 超 前 校 正 可以总 结为比例、积分、微分三 种运 算及 其组 合。 PID 调节器的适用范 围 : PID 调节控制是一个传 统控制方法,它适用于温 度、压 力 、流 量、液 位 等 几 乎 所 有现场,不同 的现场,仅 仅 是 PID 参数应设 置 不同 ,只 要参数设 置 得当均 可以达 到很 好的效果 。均 可以达 到0.1%,甚 至更 高的控制要求 。 PID 控制的不足 1. 在实际工业生 产 过程往 往 具 有非 线 性、时变不确定,难以建立精确的数学模型,常 规的 PID 控制器不能达 到理想 的控制效果 ; 2. 在实际生 产 现场中,由于受 到参数整定方法烦 杂 的困 扰 ,常 规 PID 控制器参数往 往 整定不良 、效果 欠 佳 ,对运 行工况 的适应能力 很 差。 二 、PID 控制器各 校 正 环 节 任 何 闭 环 控制系统的首 要任 务 是要稳( 稳定)、快 ( 快 速 )、准 ( 准 确) 的响应 命 令 。 PID 调 整 的 主 要 工 作 就 是 如 何 实 现 这 一 任 务 。 增 大 比 例 系 数P 将 加 快 系 统 的 响 应 , 它 的 作 用 于 输 出 值 较 快 , 但 不 能 很 好稳 定 在 一 个 理 想 的 数 值 ...
