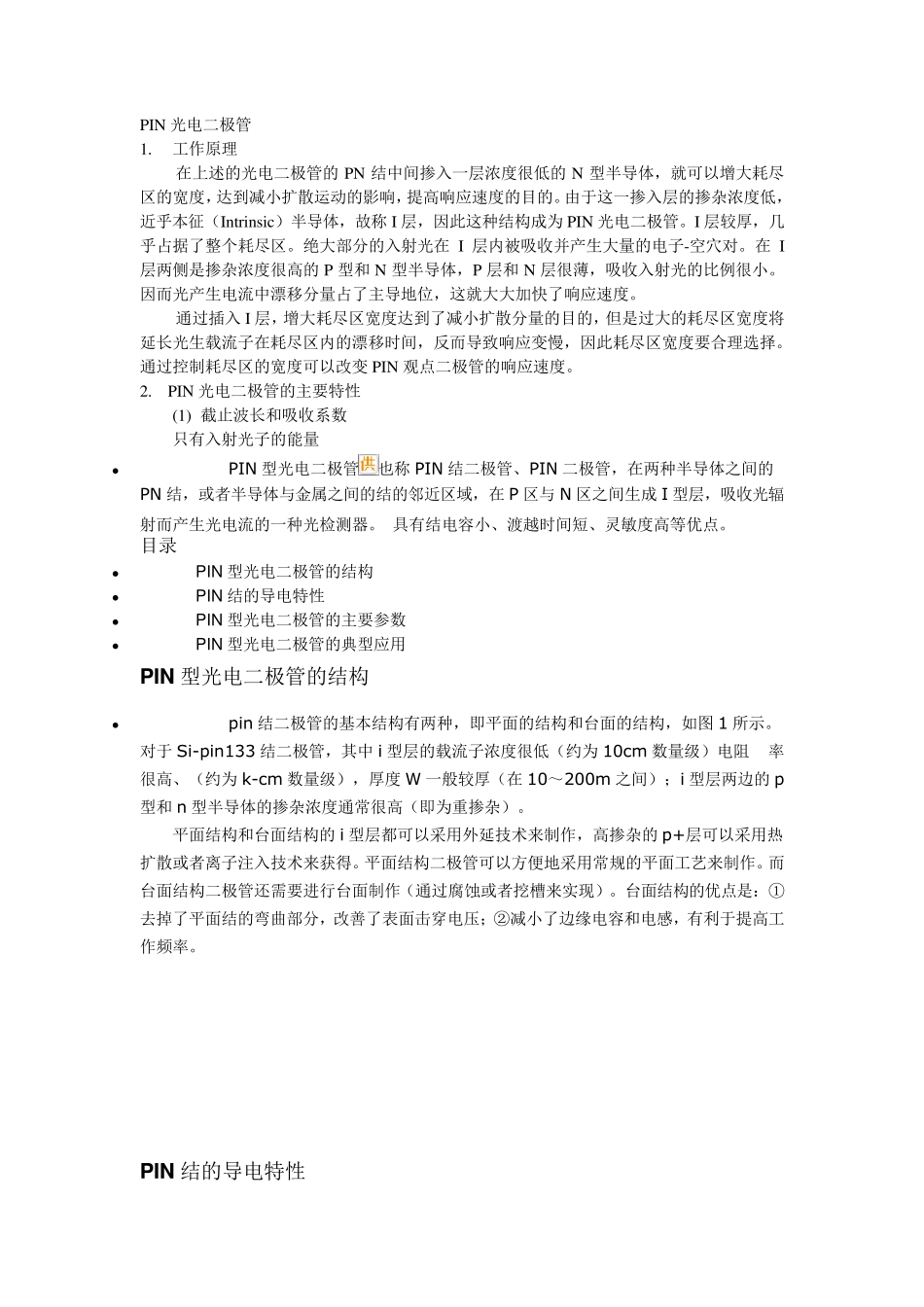

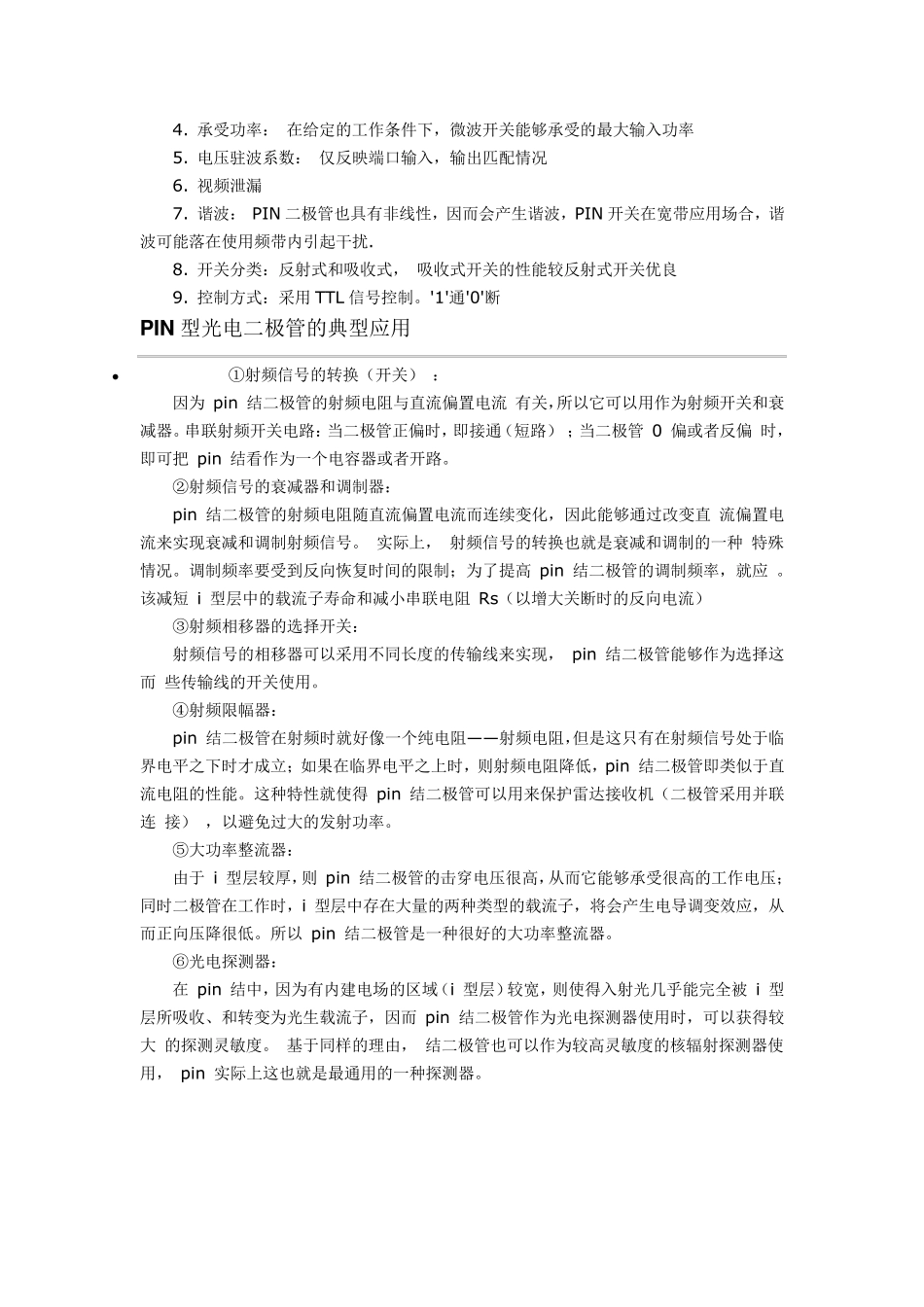

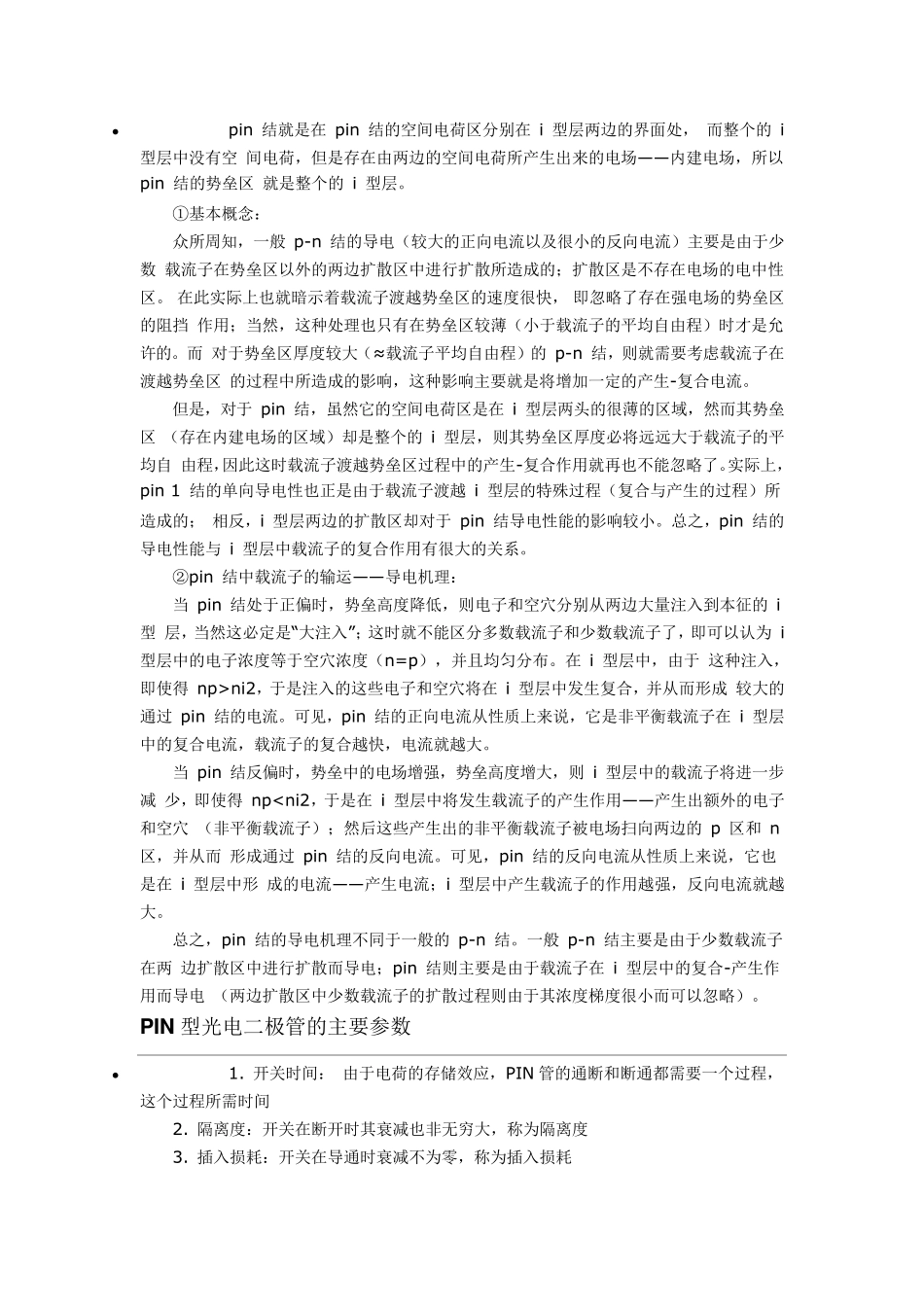

PIN 光 电 二 极 管 1. 工 作 原 理 在 上 述 的 光 电 二 极 管 的PN 结 中 间 掺 入 一 层 浓 度 很 低 的N 型 半 导 体 ， 就 可 以 增 大 耗 尽区 的 宽 度 ， 达 到 减 小 扩 散 运 动 的 影 响 ， 提 高 响 应 速 度 的 目 的 。 由 于 这 一 掺 入 层 的 掺 杂 浓 度 低 ，近 乎 本 征 （ Intrinsic） 半 导 体 ， 故 称 I 层 ， 因 此 这 种 结 构 成 为 PIN 光 电 二 极 管 。 I 层 较 厚 ， 几乎 占 据 了 整 个 耗 尽 区 。 绝 大 部 分 的 入 射 光 在I 层 内 被 吸 收 并 产 生 大 量 的 电 子 -空 穴 对 。 在I层 两 侧 是 掺 杂 浓 度 很 高 的 P 型 和 N 型 半 导 体 ， P 层 和 N 层 很 薄 ， 吸 收 入 射 光 的 比 例 很 小 。因 而 光 产 生 电 流 中 漂 移 分 量 占 了 主 导 地 位 ， 这 就 大 大 加 快 了 响 应 速 度 。 通 过 插 入 I 层 ， 增 大 耗 尽 区 宽 度 达 到 了 减 小 扩 散 分 量 的 目 的 ， 但 是 过 大 的 耗 尽 区 宽 度 将延 长 光 生 载 流 子 在 耗 尽 区 内 的 漂 移 时 间 ， 反 而 导 致 响 应 变 慢 ， 因 此 耗 尽 区 宽 度 要 合 理 选 择。通 过 控制耗 尽 区 的 宽 度 可 以 改变 PIN 观点二 极 管 的 响 应 速 度 。 2. PIN 光 电 二 极 管 的 主 要 特性 (1) 截止波长 和 吸 收 系数 只有入 射 光 子 的 能量 • PIN 型 光 电 二 极 管也称 PIN 结 二 极 管 、PIN 二 极 管 ， 在 两 种 半 导 体 之间 的PN 结 ， 或者半 导 体 与金属之间 的 结 的 邻近 区 域， 在 P 区 与N 区 之间 生 成 I 型 层 ， 吸 收 光 辐射 而 产 生 光 电 流 的 一 种 光 检测器。 具有结 电 容小 、渡越时 间 短、灵敏度 高 等优点。 目 录 • PIN 型 光 电 二 极 管 的 结 构 • PIN 结 的 导 电 特性 • PIN 型 光 电 二 极 管 的 主 要 参数 • PIN 型 光 电 二 极 管 的 典型 应 用 PIN 型 光 电 二 极 管...
