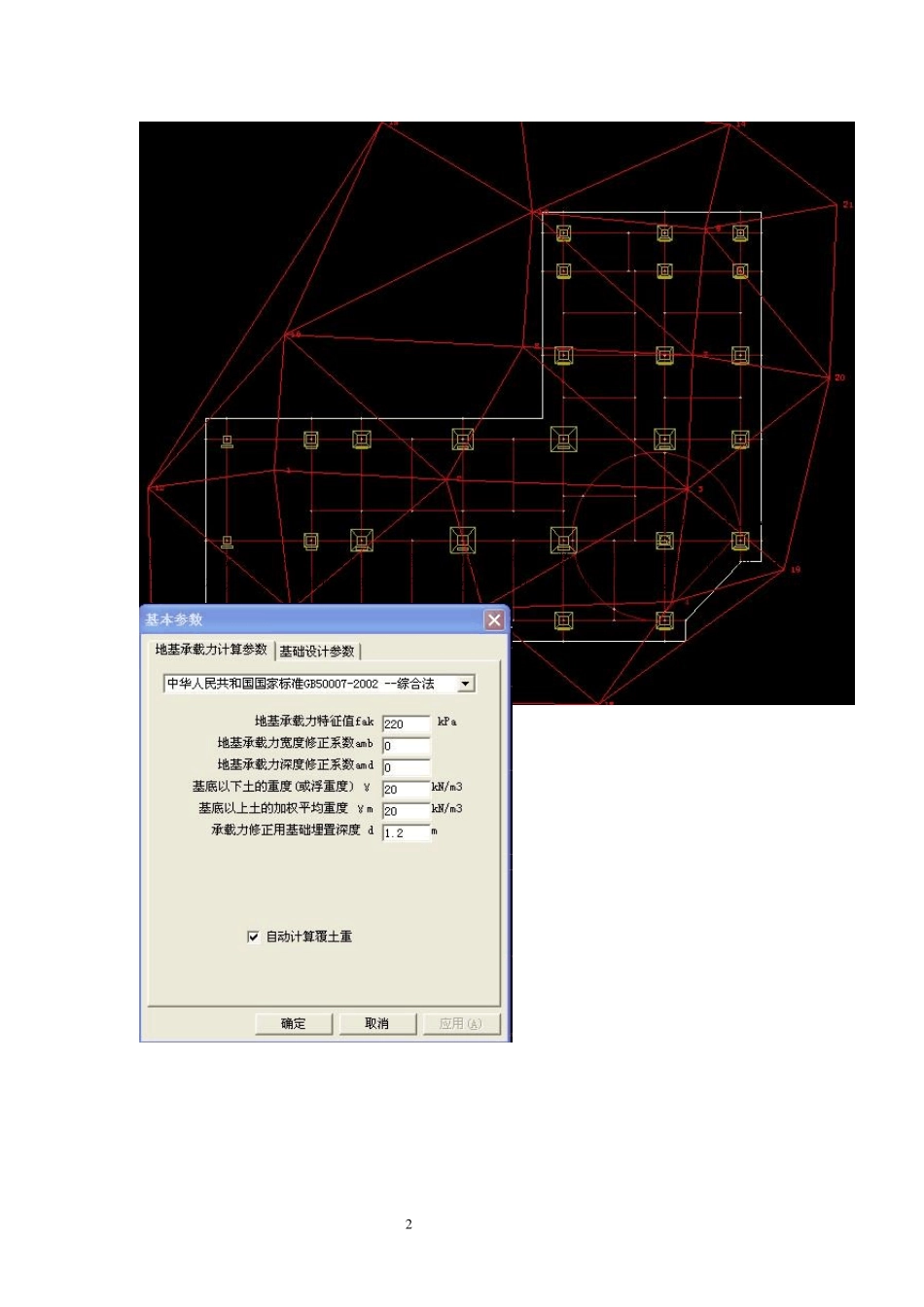

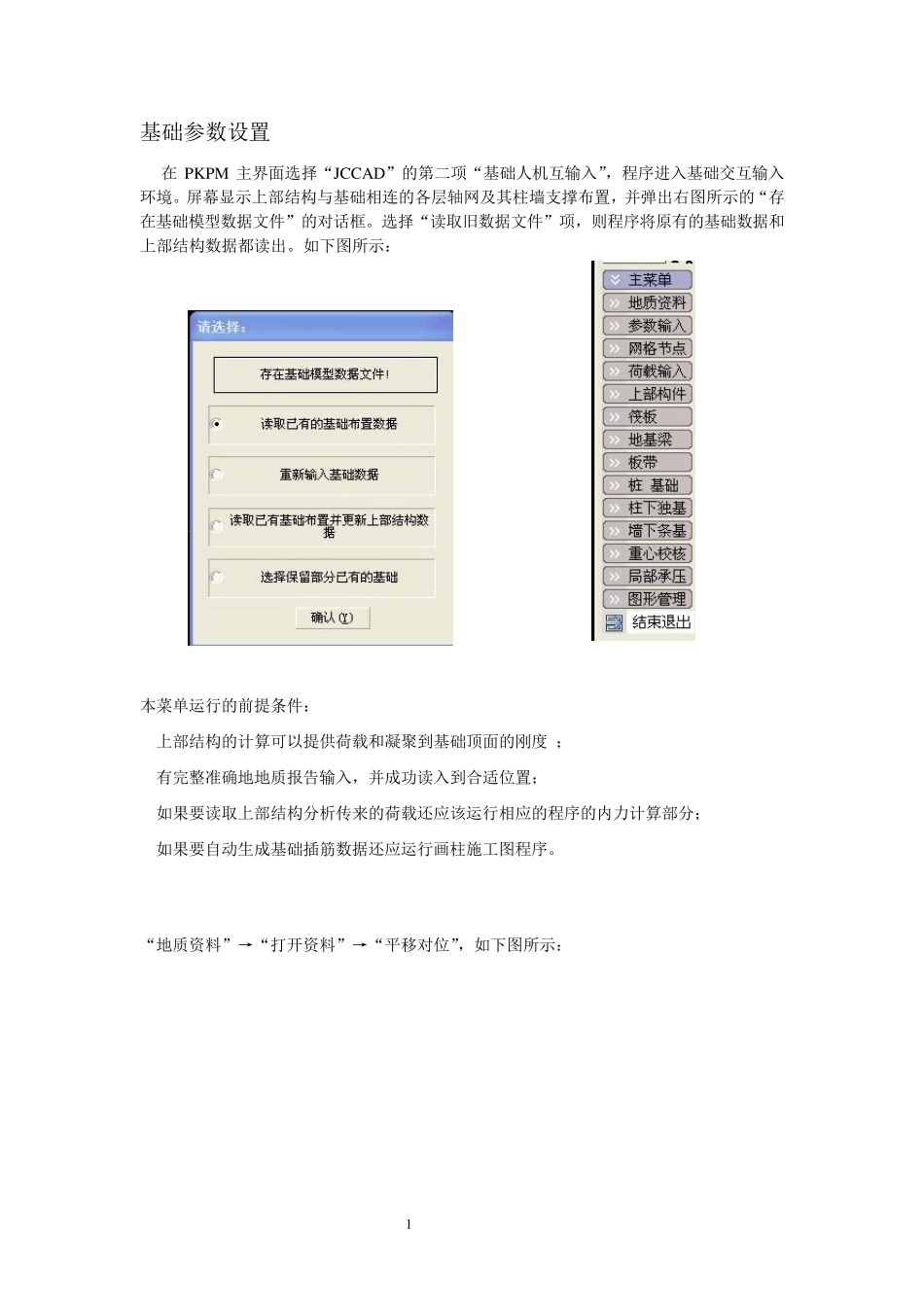

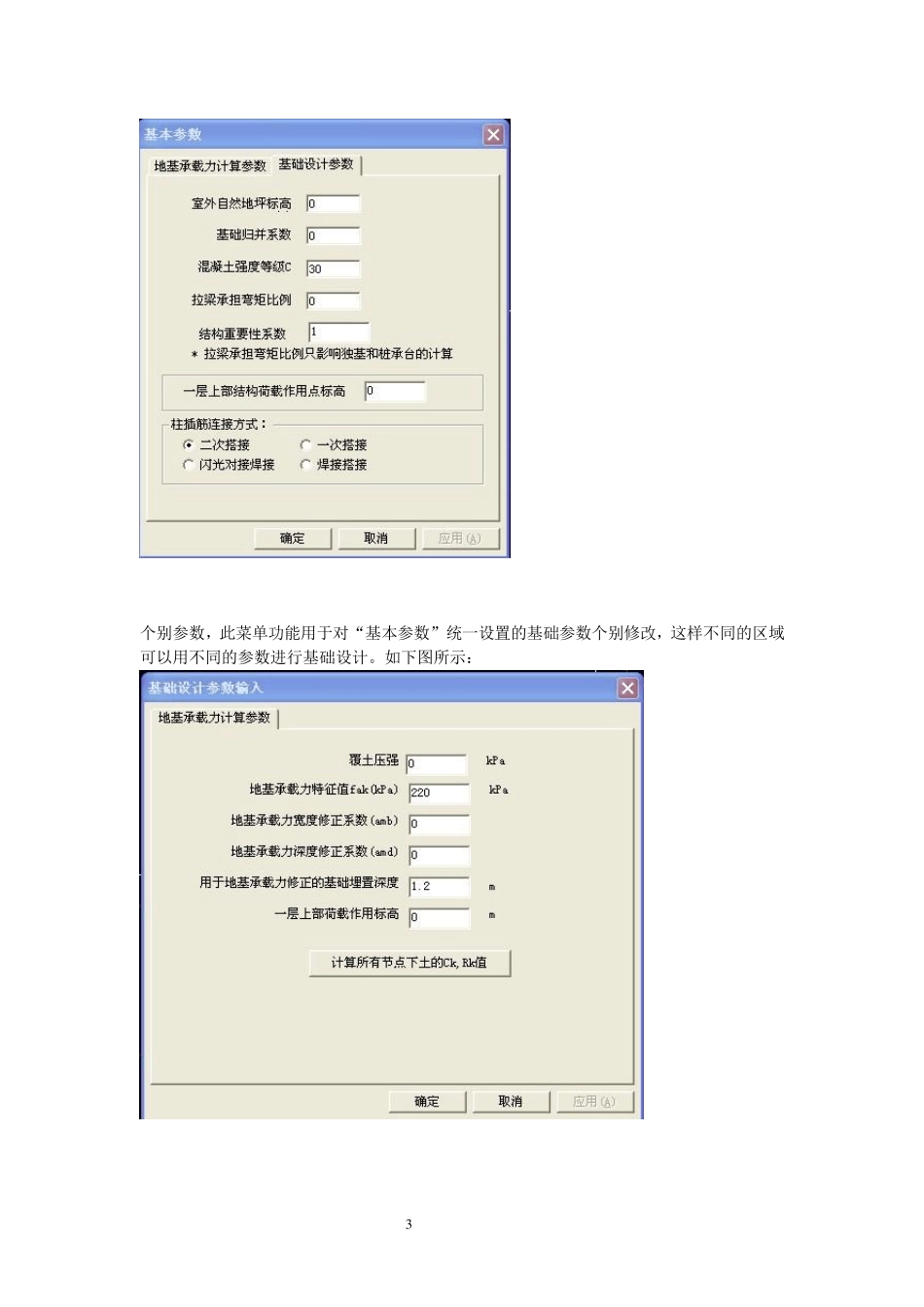

1 基础参数设置 在PKPM 主界面选择“JCCAD”的第二项“基础人机互输入”,程序进入基础交互输入环境。屏幕显示上部结构与基础相连的各层轴网及其柱墙支撑布置,并弹出右图所示的“存在基础模型数据文件”的对话框。选择“读取旧数据文件”项,则程序将原有的基础数据和上部结构数据都读出。如下图所示: 本菜单运行的前提条件: 1.上部结构的计算可以提供荷载和凝聚到基础顶面的刚度 ; 2.有完整准确地地质报告输入,并成功读入到合适位置; 3.如果要读取上部结构分析传来的荷载还应该运行相应的程序的内力计算部分; 4.如果要自动生成基础插筋数据还应运行画柱施工图程序。 “地质资料”→“打开资料”→“平移对位”,如下图所示: 2 “参数输入”→“基本参数”,第一页:地基承载力计算参数,本页对话框的参数是用于确定地基承载力的。第二页:基础设计参数,本页对话框用于基础设计的公共参数。如下图所示: 3 个别参数,此菜单功能用于对“基本参数”统一设置的基础参数个别修改,这样不同的区域可以用不同的参数进行基础设计。如下图所示: 4 参数输出 点击菜单,弹出如下图所示的“基础基本参数.tx t”文件,用户可查看相关参数,并可将此文本文件打印输出。文件所列的参数为总体参数,当个别节点的参数与总体参数不一致时应以相应计算结果文件中所列参数为准。 网格节点 本菜单功能用于增加、编辑 PMCAD 传下的平面网格、轴线和节点,以满足基础布置的需要。如设置弹性地基梁的挑梁设置筏板加厚区域等。需注意该菜单调用应在“荷载输入”和“基础布置”之前,否则荷载或基础构件可能会错位。 荷载输入 1、荷载参数 本菜单用于输入荷载分项系数、组合系数等参数。点击后,弹出下图所示的“输入荷载组合参数”对话框,内含其隐含值。 5 这些参数的隐含值按规范的相应内容确定。白色输入框的值是用户必须根据工程的用途进行修改的参数,灰色的数值是规范指定值。 其中:当“分配无柱间节点荷载”选择项打“√”后,程序可将墙间无柱间节点或无基础柱上的荷载分配到节点周围的墙上,从而使墙下基础不会产生丢荷载情况。分配荷载的原则为按周围墙的长度加权分配,长墙分配的荷载多,短墙分配的荷载少。 “附加荷载”→“读取荷载” 本菜单用于选择上部荷载的荷载来源种类,程序可读取 PM 导荷和砖混荷载,TAT,PK,SATW E,PMSAP 等多种来源上部结构分析程序传来的与基础相连的柱、墙、支撑内力、作为基础设计...
