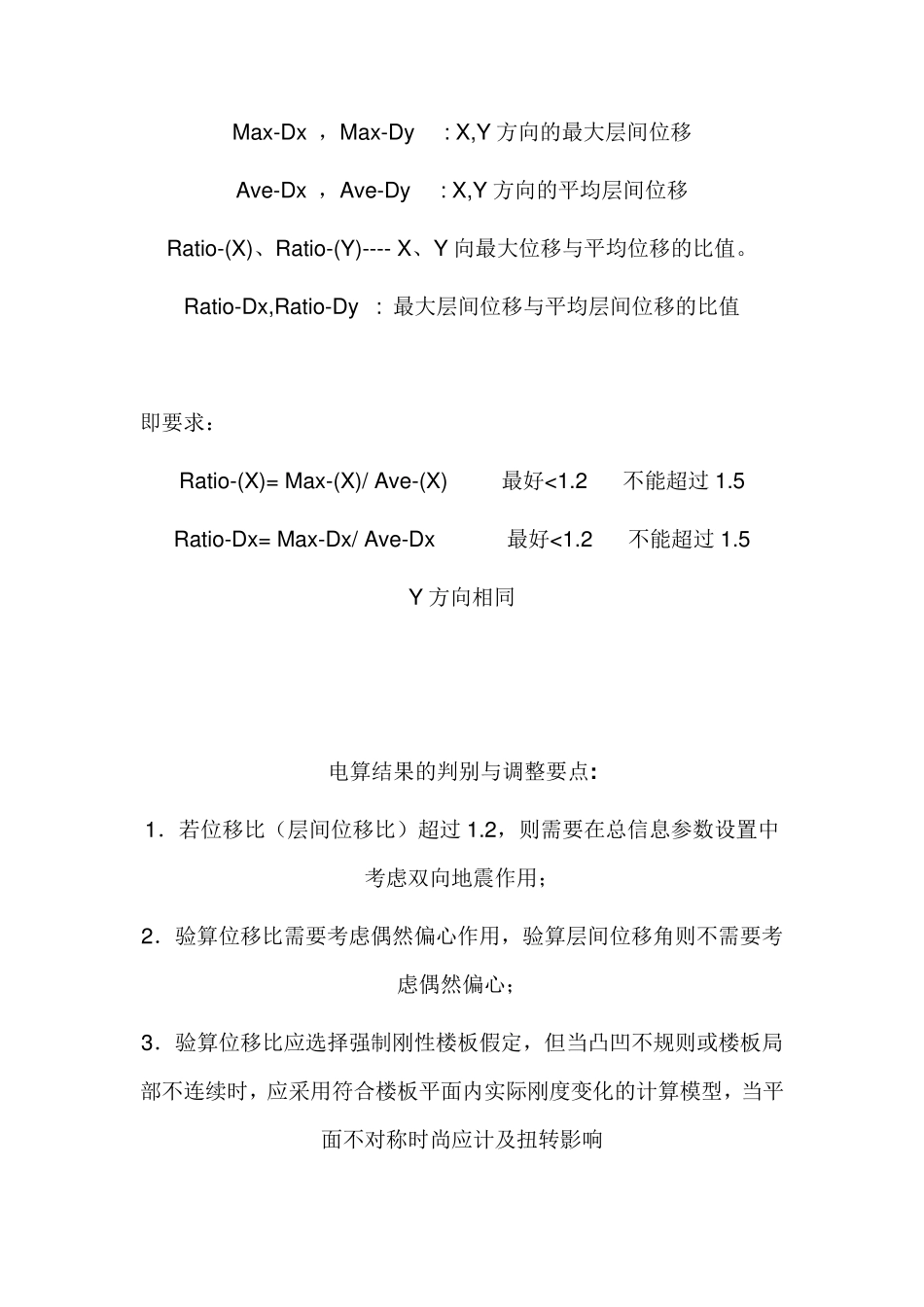

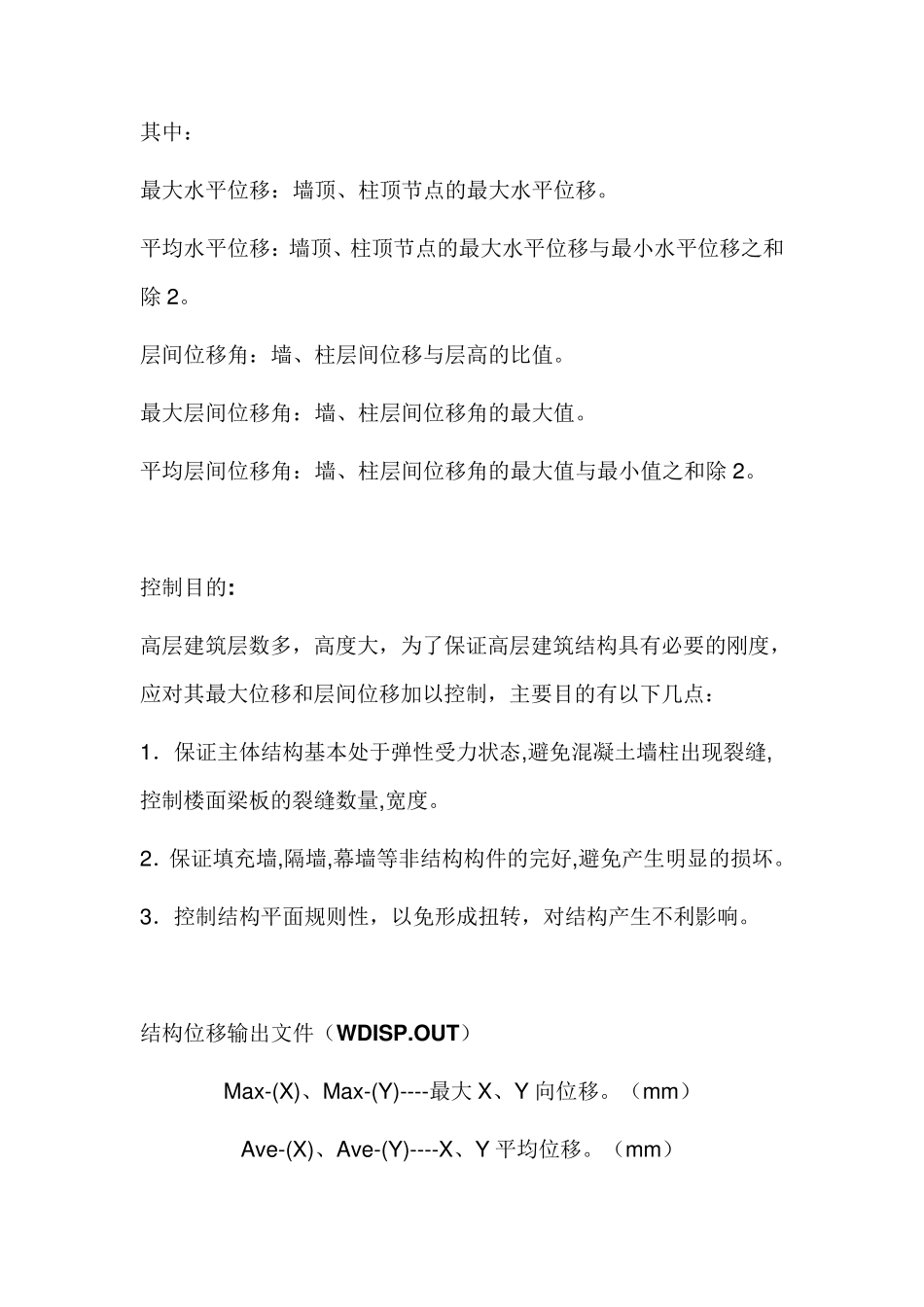

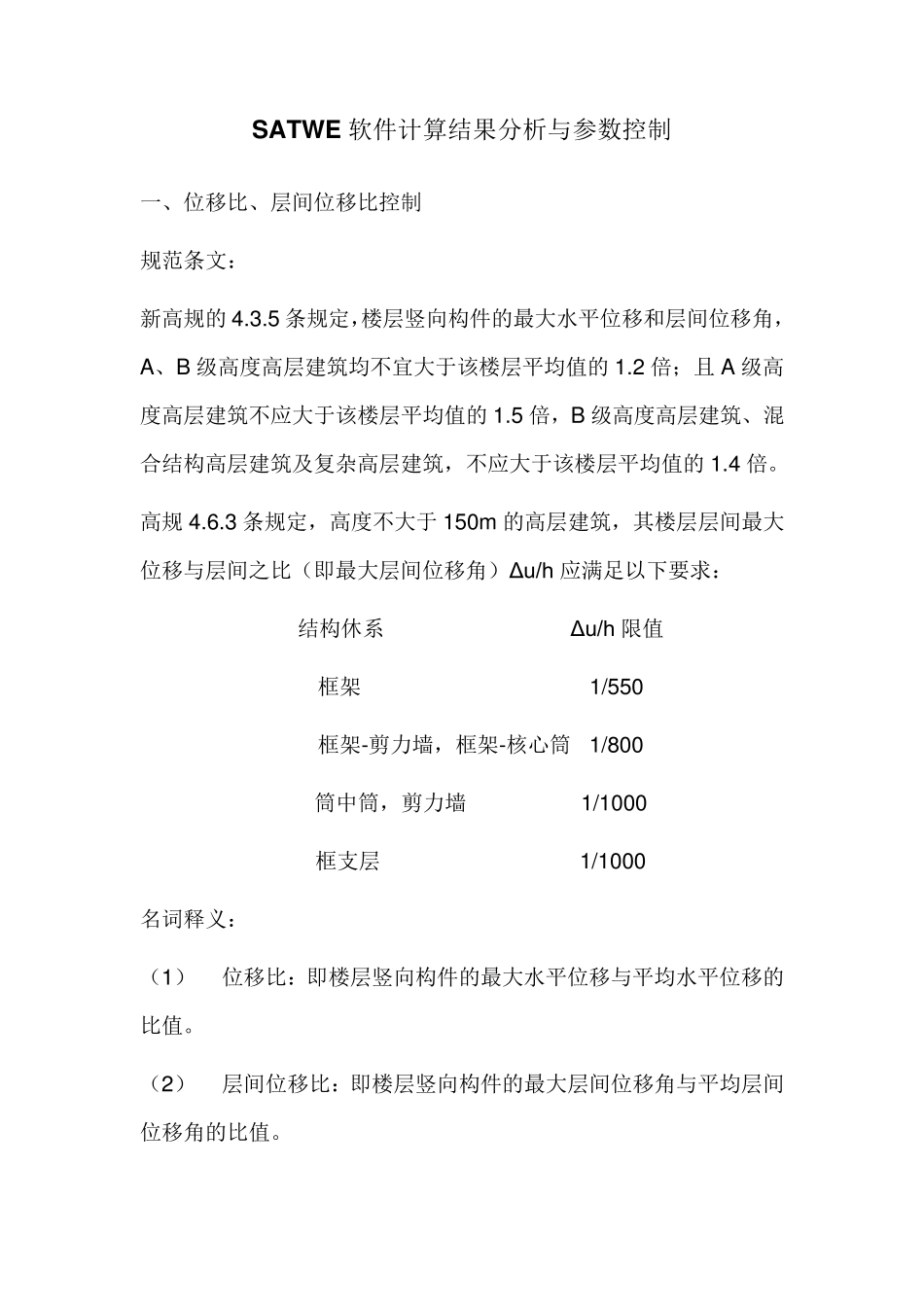

SATW E 软件计算结果分析与参数控制 一、位移比、层间位移比控制 规范条文: 新高规的 4.3.5 条规定,楼层竖向构件的最大水平位移和层间位移角,A、B 级高度高层建筑均不宜大于该楼层平均值的 1.2 倍;且 A 级高度高层建筑不应大于该楼层平均值的 1.5 倍,B 级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的 1.4 倍。 高规 4.6.3 条规定,高度不大于 150m 的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h 应满足以下要求: 结构休系 Δu/h 限值 框架 1/550 框架-剪力墙,框架-核心筒 1/800 筒中筒,剪力墙 1/1000 框支层 1/1000 名词释义: (1) 位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。 (2) 层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。 其中: 最大水平位移:墙顶、柱顶节点的最大水平位移。 平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除 2。 层间位移角:墙、柱层间位移与层高的比值。 最大层间位移角:墙、柱层间位移角的最大值。 平均层间位移角:墙、柱层间位移角的最大值与最小值之和除 2。 控制目的: 高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点: 1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。 2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。 3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。 结构位移输出文件(W DISP.OUT) Max-(X)、Max-(Y)----最大X、Y 向位移。(mm) Ave-(X)、Ave-(Y)----X、Y 平均位移。(mm) Max -Dx ,Max -Dy : X,Y 方向的最大层间位移 Av e-Dx ,Av e-Dy : X,Y 方向的平均层间位移 Ratio-(X)、Ratio-(Y)---- X、Y 向最大位移与平均位移的比值。 Ratio-Dx ,Ratio-Dy : 最大层间位移与平均层间位移的比值 即要求: Ratio-(X)= Max -(X)/ Av e-(X) 最好<1.2 不能超过 1.5 Ratio-Dx = Max -Dx / Av e-Dx 最好<1.2 不能超过 1.5 Y 方向相同 电算结果的判别与调整要点: 1.若位移比(层间位移比)超过 1.2,则需要在总信息参数设置中考虑双向地震作用; 2.验算位移比需要考虑偶然偏心作用,验算层间位移角则不需要考虑偶然偏心...
