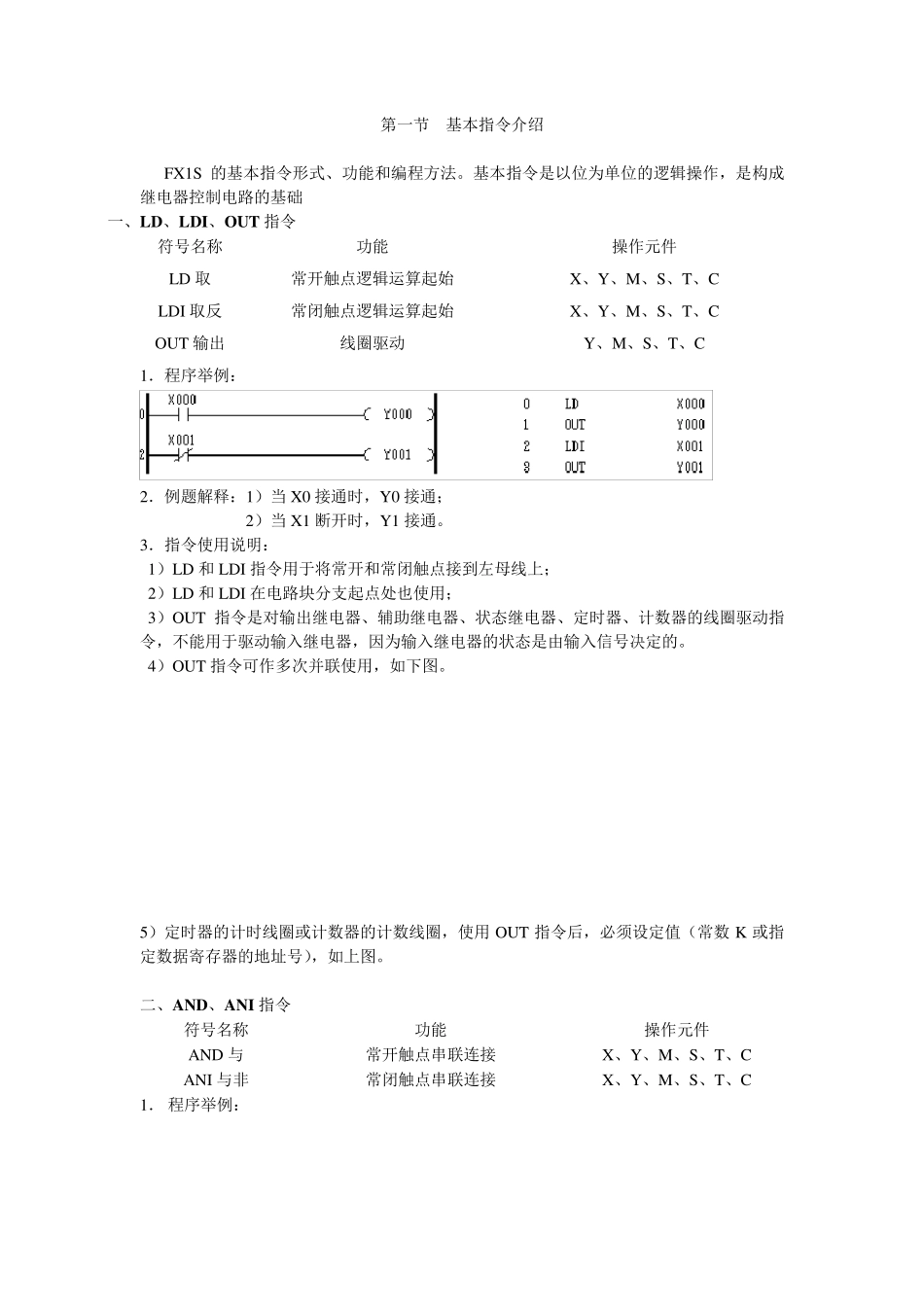

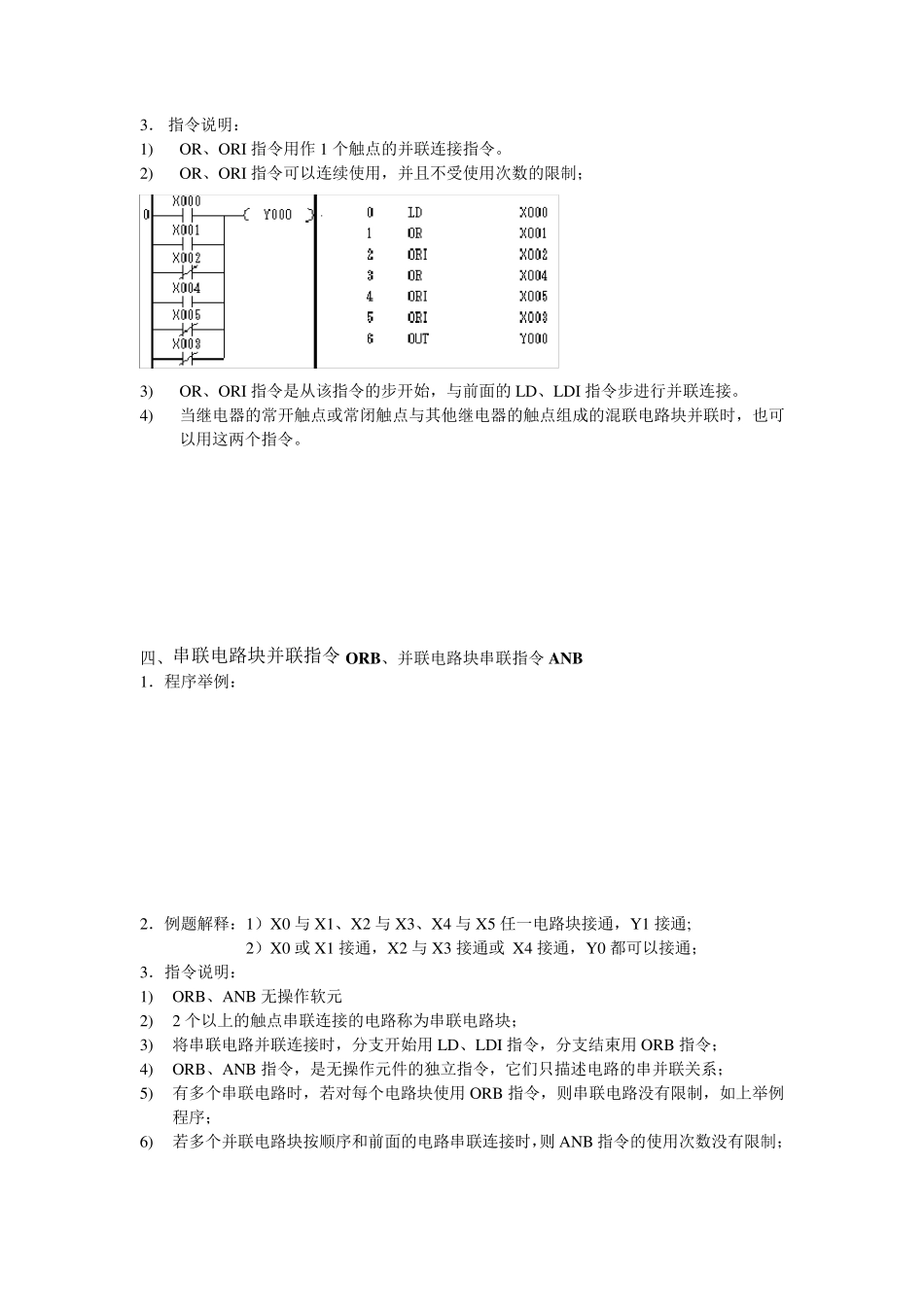

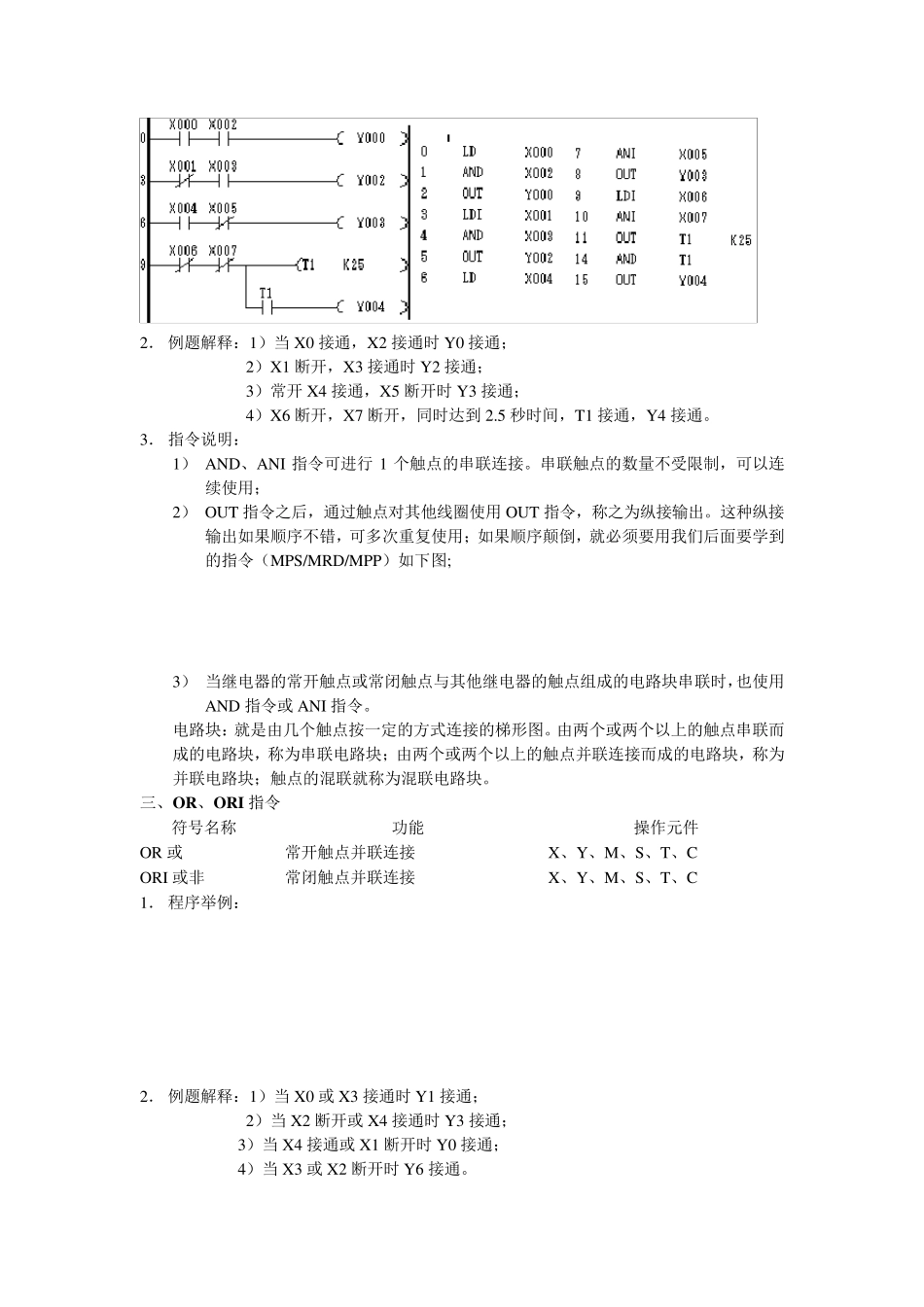

第一节 基本指令介绍 FX1S 的基本指令形式、功能和编程方法。基本指令是以位为单位的逻辑操作，是构成继电器控制电路的基础 一、LD、LDI、OUT 指令 符号名称 功能 操作元件 LD 取 常开触点逻辑运算起始 X、Y、M、S、T、C LDI 取反 常闭触点逻辑运算起始 X、Y、M、S、T、C OUT 输出 线圈驱动 Y、M、S、T、C 1．程序举例： 2．例题解释：1）当 X0 接通时，Y0 接通； 2）当 X1 断开时，Y1 接通。 3．指令使用说明： 1）LD 和 LDI 指令用于将常开和常闭触点接到左母线上； 2）LD 和 LDI 在电路块分支起点处也使用； 3）OUT 指令是对输出继电器、辅助继电器、状态继电器、定时器、计数器的线圈驱动指令，不能用于驱动输入继电器，因为输入继电器的状态是由输入信号决定的。 4）OUT 指令可作多次并联使用，如下图。 5）定时器的计时线圈或计数器的计数线圈，使用 OUT 指令后，必须设定值（常数 K 或指定数据寄存器的地址号），如上图。 二、AND、ANI 指令 符号名称 功能 操作元件 AND 与 常开触点串联连接 X、Y、M、S、T、C ANI 与非 常闭触点串联连接 X、Y、M、S、T、C 1． 程序举例： 2． 例题解释：1）当X0 接通，X2 接通时Y0 接通； 2）X1 断开，X3 接通时Y2 接通； 3）常开X4 接通，X5 断开时Y3 接通； 4）X6 断开，X7 断开，同时达到2.5 秒时间，T1 接通，Y4 接通。 3． 指令说明： 1） AND、ANI 指令可进行 1 个触点的串联连接。串联触点的数量不受限制，可以连续使用； 2） OUT 指令之后，通过触点对其他线圈使用 OUT 指令，称之为纵接输出。这种纵接输出如果顺序不错，可多次重复使用；如果顺序颠倒，就必须要用我们后面要学到的指令（MPS/MRD/MPP）如下图; 3） 当继电器的常开触点或常闭触点与其他继电器的触点组成的电路块串联时，也使用AND 指令或 ANI 指令。 电路块：就是由几个触点按一定的方式连接的梯形图。由两个或两个以上的触点串联而成的电路块，称为串联电路块；由两个或两个以上的触点并联连接而成的电路块，称为并联电路块；触点的混联就称为混联电路块。 三、OR、ORI 指令 符号名称 功能 操作元件 OR 或 常开触点并联连接 X、Y、M、S、T、C ORI 或非 常闭触点并联连接 X、Y、M、S、T、C 1． 程序举例： 2． 例题解释：1）当X0 或 X3 接通时Y1 接通； 2）当X2 断开或 X4 接通时Y3 接通； 3）当X...
