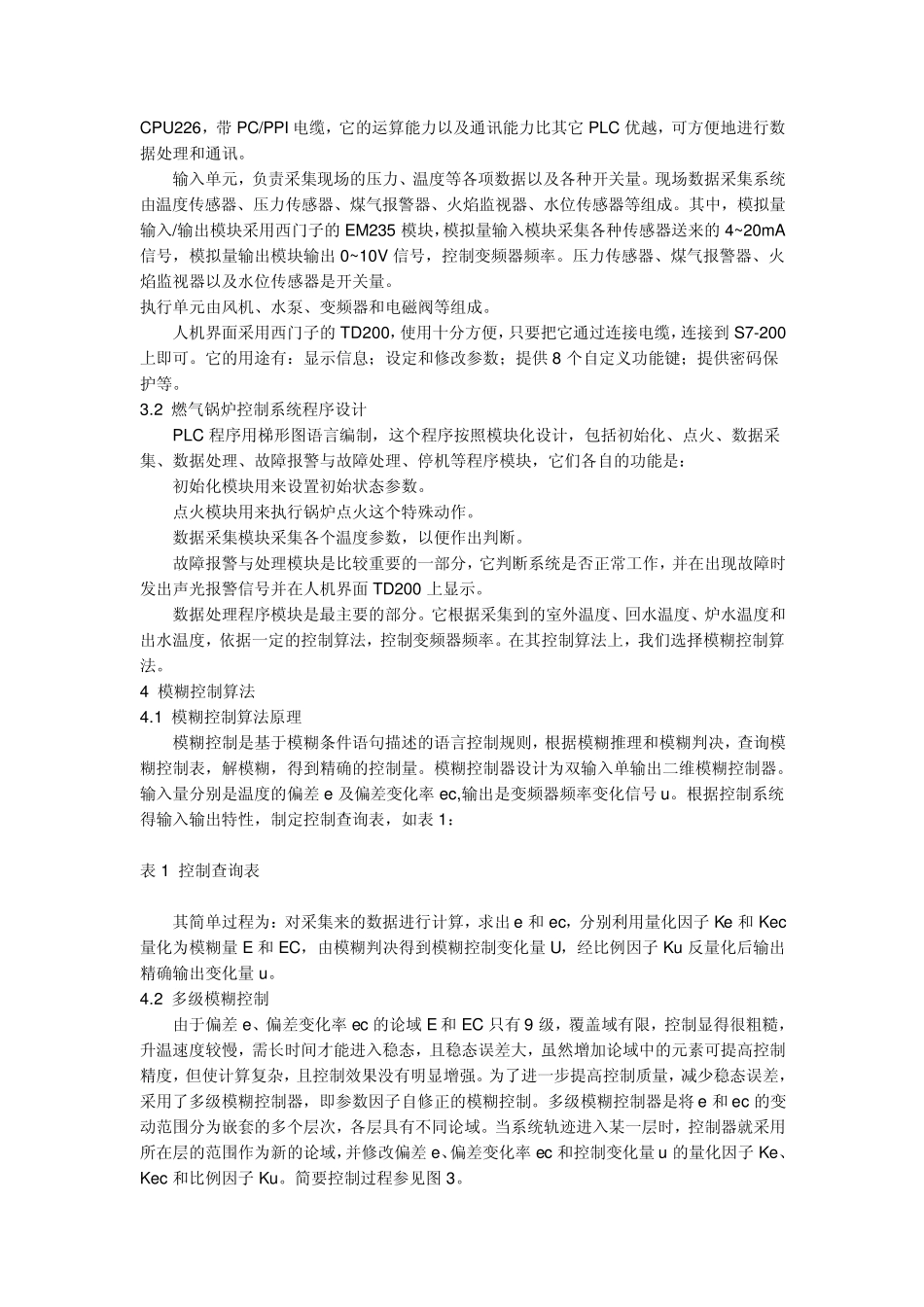

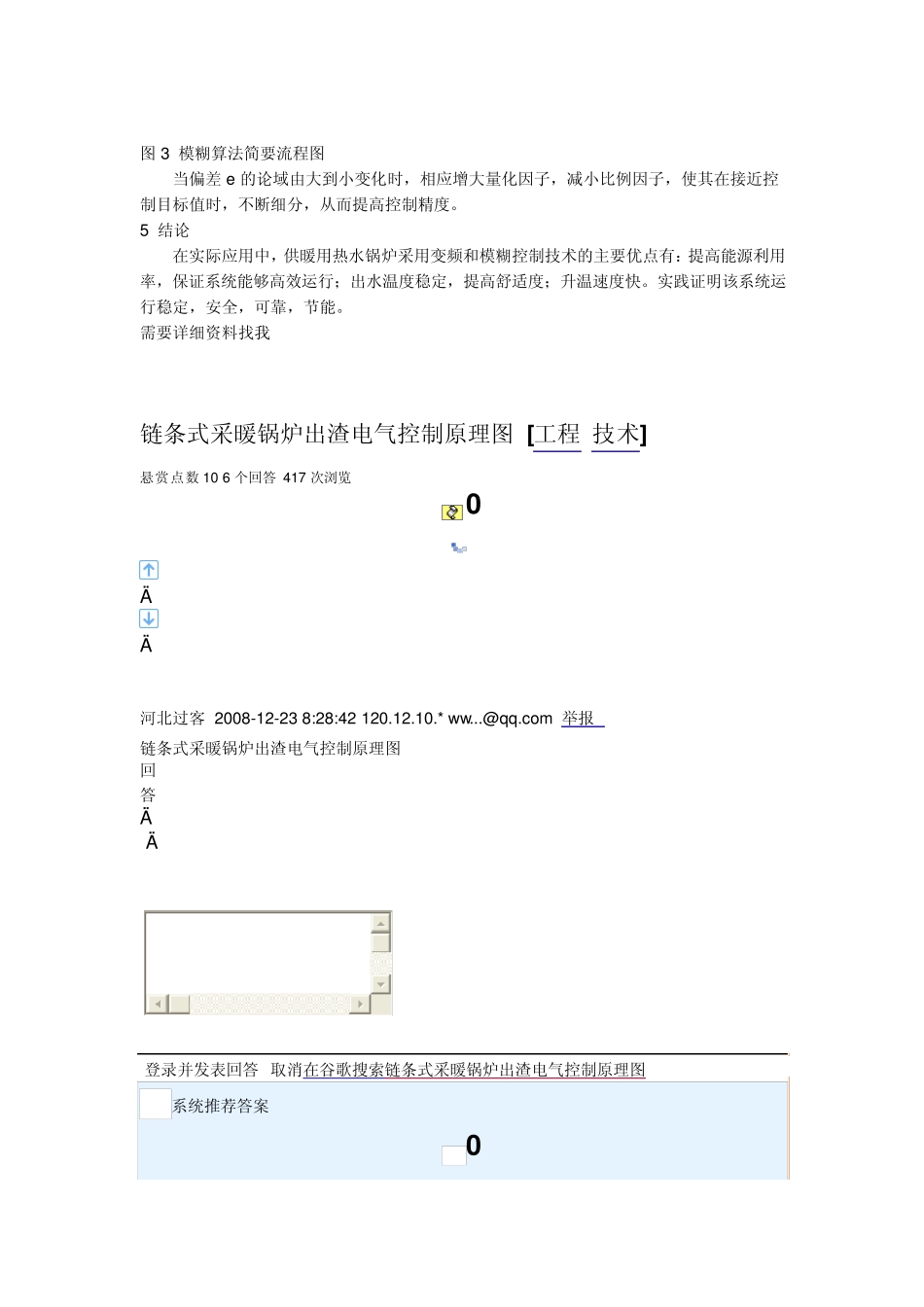

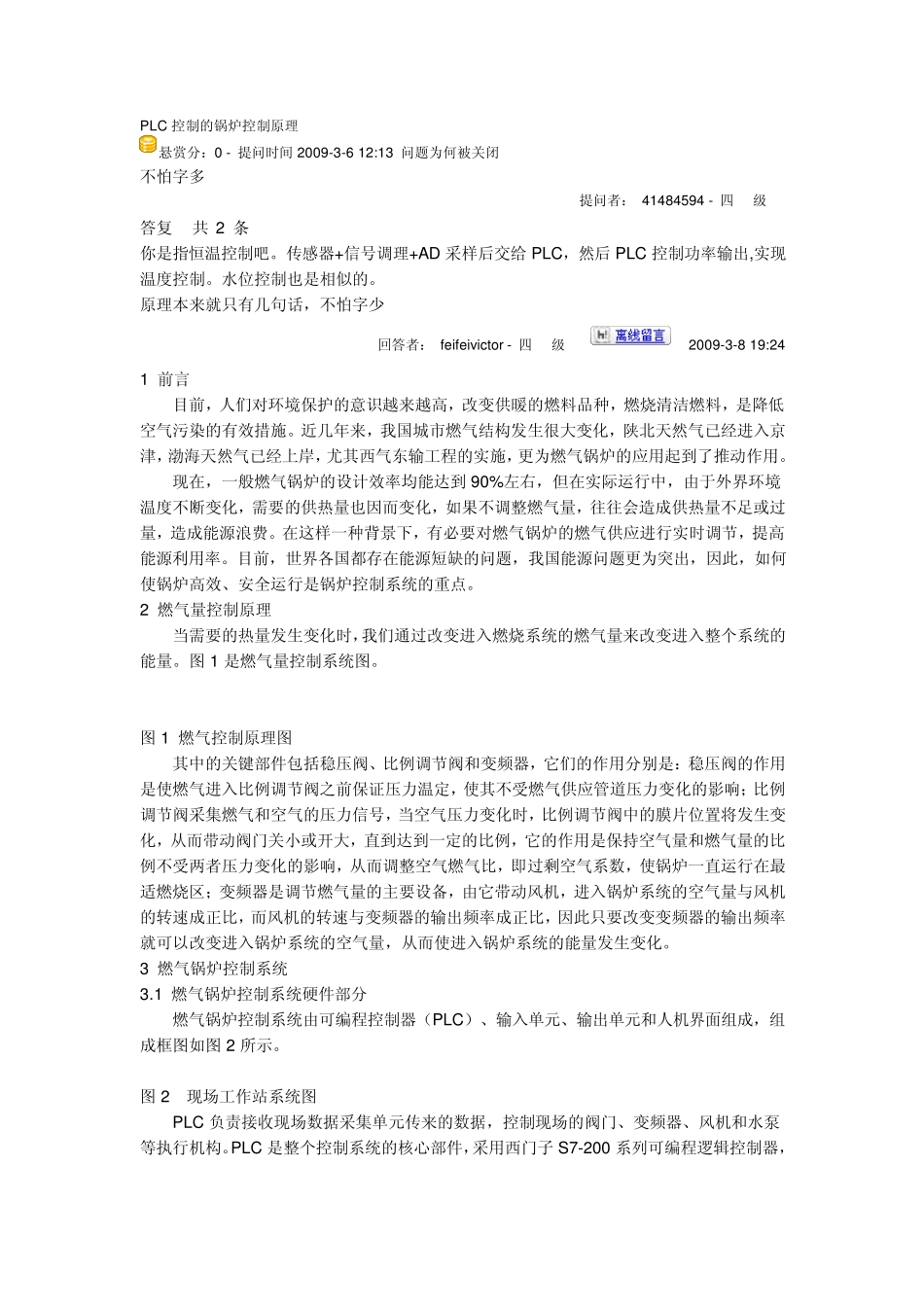

PLC 控制的锅炉控制原理 悬赏分：0 - 提问时间 2009-3-6 12:13 问题为何被关闭 不怕字多 提问者： 41484594 - 四级 答复 共 2 条 你是指恒温控制吧。传感器+信号调理+AD 采样后交给 PLC，然后 PLC 控制功率输出,实现温度控制。水位控制也是相似的。 原理本来就只有几句话，不怕字少 回答者： feifeiv ictor - 四级 2009-3-8 19:24 1 前言 目前，人们对环境保护的意识越来越高，改变供暖的燃料品种，燃烧清洁燃料，是降低空气污染的有效措施。近几年来，我国城市燃气结构发生很大变化，陕北天然气已经进入京津，渤海天然气已经上岸，尤其西气东输工程的实施，更为燃气锅炉的应用起到了推动作用。 现在，一般燃气锅炉的设计效率均能达到90%左右，但在实际运行中，由于外界环境温度不断变化，需要的供热量也因而变化，如果不调整燃气量，往往会造成供热量不足或过量，造成能源浪费。在这样一种背景下，有必要对燃气锅炉的燃气供应进行实时调节，提高能源利用率。目前，世界各国都存在能源短缺的问题，我国能源问题更为突出，因此，如何使锅炉高效、安全运行是锅炉控制系统的重点。 2 燃气量控制原理 当需要的热量发生变化时，我们通过改变进入燃烧系统的燃气量来改变进入整个系统的能量。图 1 是燃气量控制系统图。 图 1 燃气控制原理图 其中的关键部件包括稳压阀、比例调节阀和变频器，它们的作用分别是：稳压阀的作用是使燃气进入比例调节阀之前保证压力温定，使其不受燃气供应管道压力变化的影响；比例调节阀采集燃气和空气的压力信号，当空气压力变化时，比例调节阀中的膜片位置将发生变化，从而带动阀门关小或开大，直到达到一定的比例，它的作用是保持空气量和燃气量的比例不受两者压力变化的影响，从而调整空气燃气比，即过剩空气系数，使锅炉一直运行在最适燃烧区；变频器是调节燃气量的主要设备，由它带动风机，进入锅炉系统的空气量与风机的转速成正比，而风机的转速与变频器的输出频率成正比，因此只要改变变频器的输出频率就可以改变进入锅炉系统的空气量，从而使进入锅炉系统的能量发生变化。 3 燃气锅炉控制系统 3.1 燃气锅炉控制系统硬件部分 燃气锅炉控制系统由可编程控制器（PLC）、输入单元、输出单元和人机界面组成，组成框图如图 2 所示。 图 2 现场工作站系统图 PLC 负责接收现场数据采集单元传来的数据，控制现场的阀门、变频器、风机和水泵等执行机构。PLC 是整个控制...
