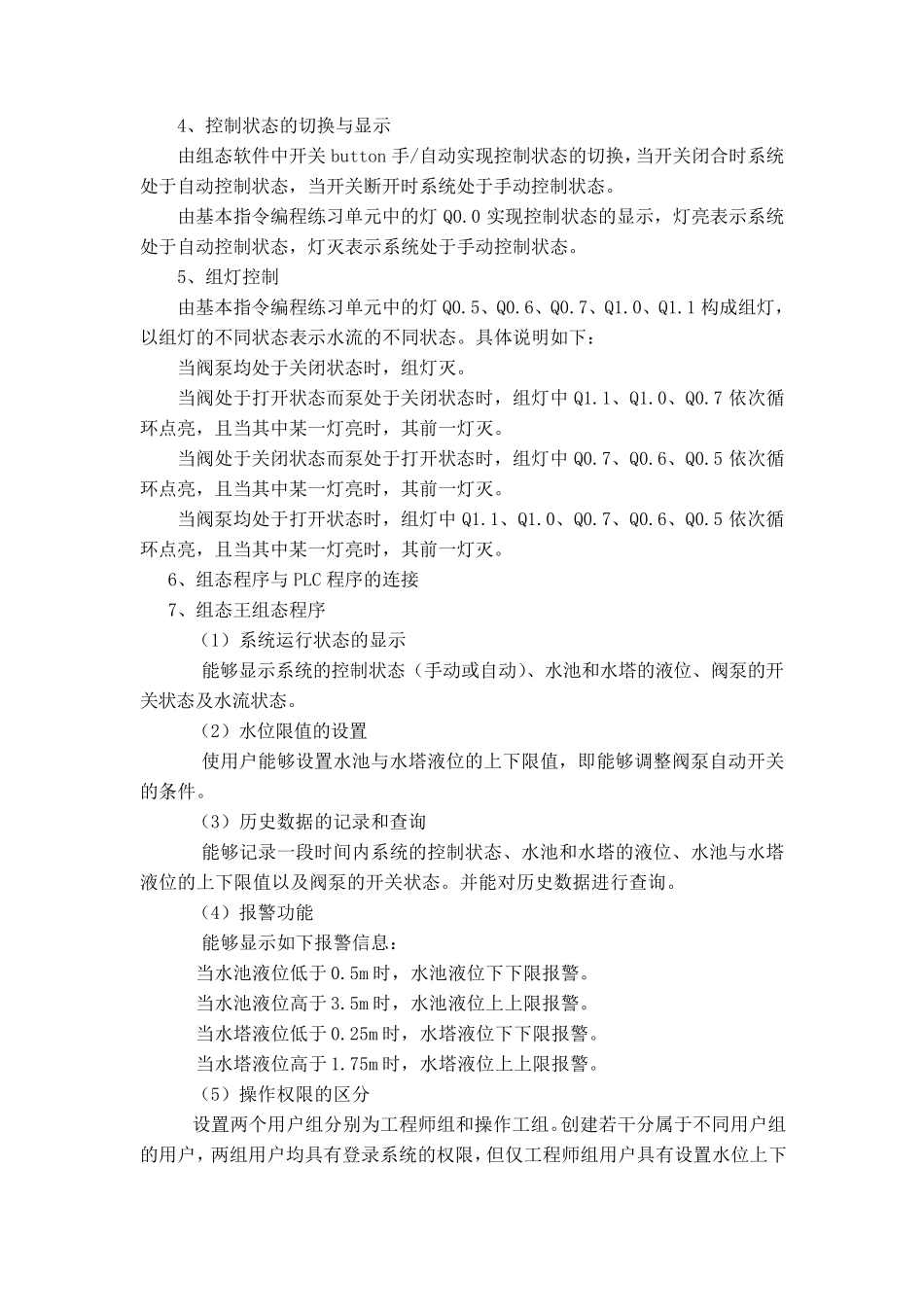

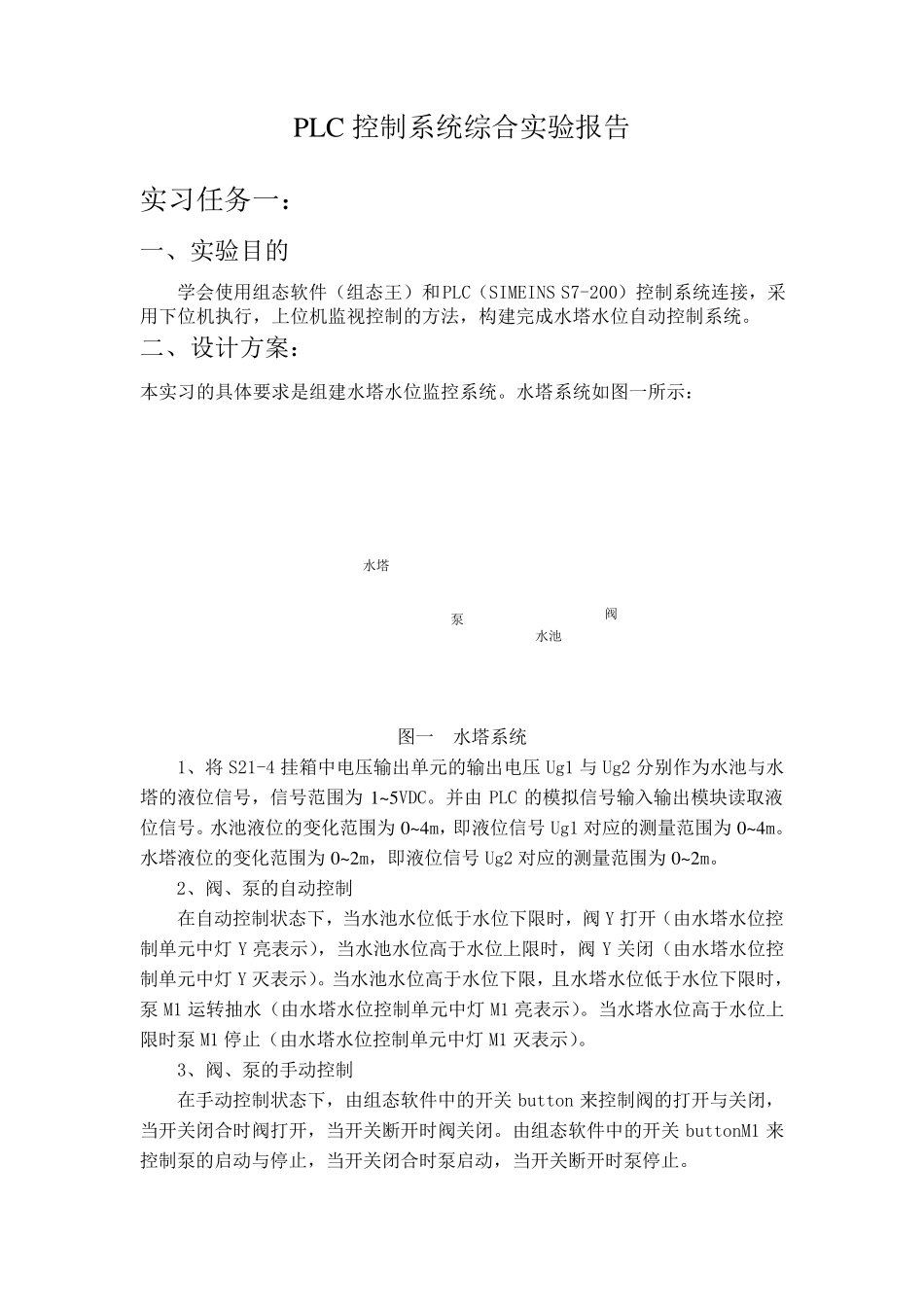

PLC 控制系统综合实验报告 实习任务一： 一、实验目的 学会使用组态软件（组态王）和PLC（SIMEINS S7-200）控制系统连接，采用下位机执行，上位机监视控制的方法，构建完成水塔水位自动控制系统。 二、设计方案： 本实习的具体要求是组建水塔水位监控系统。水塔系统如图一所示： 水塔水池阀泵 图一 水塔系统 1、将 S21-4 挂箱中电压输出单元的输出电压 Ug1 与 Ug2 分别作为水池与水塔的液位信号，信号范围为 1~5VDC。并由 PLC 的模拟信号输入输出模块读取液位信号。水池液位的变化范围为 0~4m，即液位信号 Ug1 对应的测量范围为 0~4m。水塔液位的变化范围为 0~2m，即液位信号 Ug2 对应的测量范围为 0~2m。 2、阀、泵的自动控制 在自动控制状态下，当水池水位低于水位下限时，阀 Y 打开（由水塔水位控制单元中灯 Y 亮表示），当水池水位高于水位上限时，阀 Y 关闭（由水塔水位控制单元中灯 Y 灭表示）。当水池水位高于水位下限，且水塔水位低于水位下限时，泵 M1 运转抽水（由水塔水位控制单元中灯 M1 亮表示）。当水塔水位高于水位上限时泵 M1 停止（由水塔水位控制单元中灯 M1 灭表示）。 3、阀、泵的手动控制 在手动控制状态下，由组态软件中的开关 button 来控制阀的打开与关闭，当开关闭合时阀打开，当开关断开时阀关闭。由组态软件中的开关 buttonM1 来控制泵的启动与停止，当开关闭合时泵启动，当开关断开时泵停止。 4、控制状态的切换与显示 由组态软件中开关 button 手/自动实现控制状态的切换，当开关闭合时系统处于自动控制状态，当开关断开时系统处于手动控制状态。 由基本指令编程练习单元中的灯 Q0.0 实现控制状态的显示，灯亮表示系统处于自动控制状态，灯灭表示系统处于手动控制状态。 5、组灯控制 由基本指令编程练习单元中的灯 Q0.5、Q0.6、Q0.7、Q1.0、Q1.1 构成组灯，以组灯的不同状态表示水流的不同状态。具体说明如下： 当阀泵均处于关闭状态时，组灯灭。 当阀处于打开状态而泵处于关闭状态时，组灯中 Q1.1、Q1.0、Q0.7 依次循环点亮，且当其中某一灯亮时，其前一灯灭。 当阀处于关闭状态而泵处于打开状态时，组灯中 Q0.7、Q0.6、Q0.5 依次循环点亮，且当其中某一灯亮时，其前一灯灭。 当阀泵均处于打开状态时，组灯中 Q1.1、Q1.0、Q0.7、Q0.6、Q0.5 依次循环点亮，且当其中某一灯亮时，其前一灯灭。 6、组态程序与 PLC 程序的连接 7、组态王...
