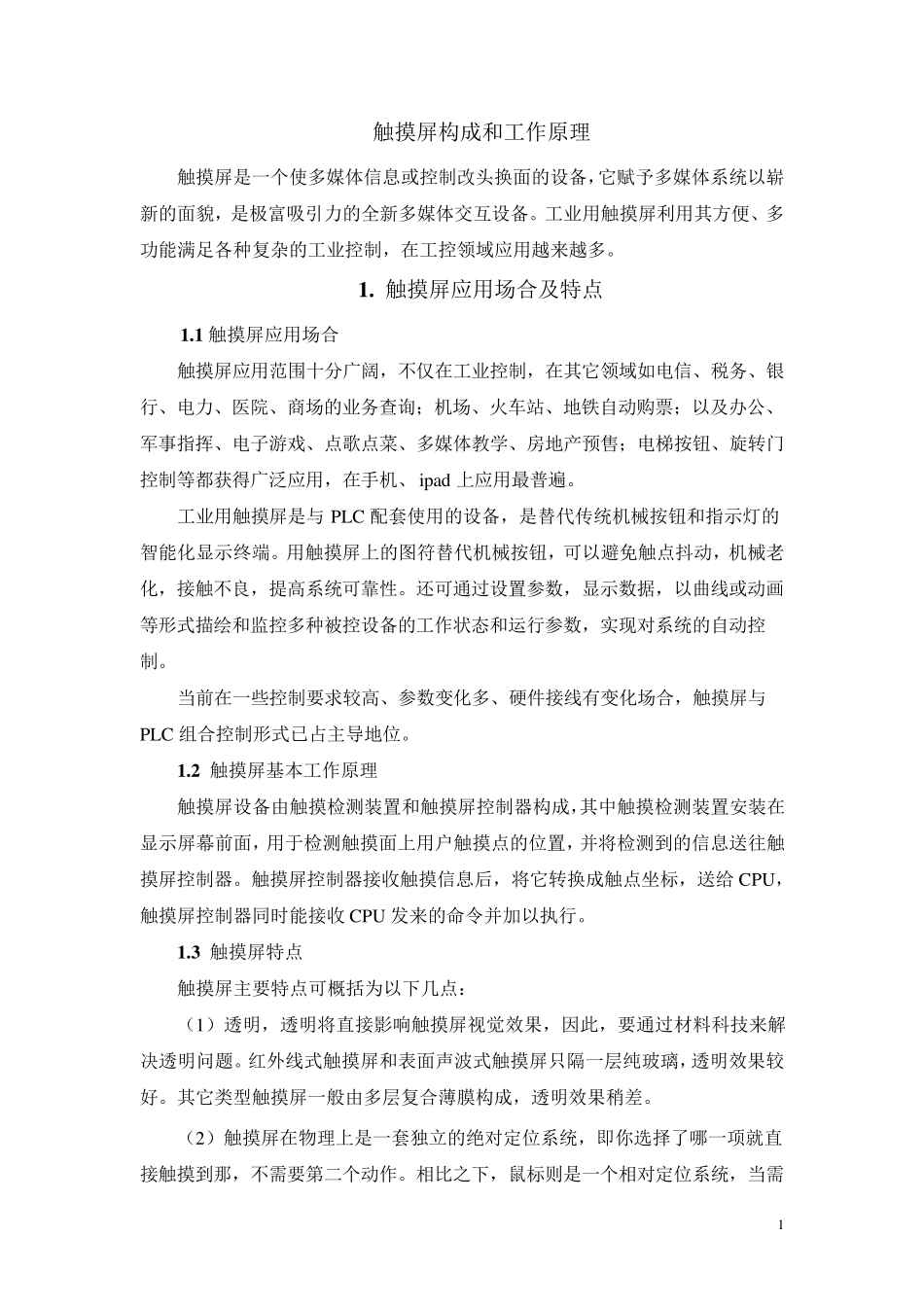

1 触摸屏构成和工作原理 触摸屏是一个使多媒体信息或控制改头换面的设备，它赋予多媒体系统以崭新的面貌，是极富吸引力的全新多媒体交互设备。工业用触摸屏利用其方便、多功能满足各种复杂的工业控制，在工控领域应用越来越多。 1 . 触摸屏应用场合及特点 1 .1 触摸屏应用场合 触摸屏应用范围十分广阔，不仅在工业控制，在其它领域如电信、税务、银行、电力、医院、商场的业务查询；机场、火车站、地铁自动购票；以及办公、军事指挥、电子游戏、点歌点菜、多媒体教学、房地产预售；电梯按钮、旋转门控制等都获得广泛应用，在手机、 ip ad 上应用最普遍。 工业用触摸屏是与 PLC 配套使用的设备，是替代传统机械按钮和指示灯的智能化显示终端。用触摸屏上的图符替代机械按钮，可以避免触点抖动，机械老化，接触不良，提高系统可靠性。还可通过设置参数，显示数据，以曲线或动画等形式描绘和监控多种被控设备的工作状态和运行参数，实现对系统的自动控制。 当前在一些控制要求较高、参数变化多、硬件接线有变化场合，触摸屏与PLC 组合控制形式已占主导地位。 1 .2 触摸屏基本工作原理 触摸屏设备由触摸检测装置和触摸屏控制器构成，其中触摸检测装置安装在显示屏幕前面，用于检测触摸面上用户触摸点的位置，并将检测到的信息送往触摸屏控制器。触摸屏控制器接收触摸信息后，将它转换成触点坐标，送给 CPU，触摸屏控制器同时能接收 CPU 发来的命令并加以执行。 1 .3 触摸屏特点 触摸屏主要特点可概括为以下几点： （1）透明，透明将直接影响触摸屏视觉效果，因此，要通过材料科技来解决透明问题。红外线式触摸屏和表面声波式触摸屏只隔一层纯玻璃，透明效果较好。其它类型触摸屏一般由多层复合薄膜构成，透明效果稍差。 （2）触摸屏在物理上是一套独立的绝对定位系统，即你选择了哪一项就直接触摸到那，不需要第二个动作。相比之下，鼠标则是一个相对定位系统，当需 2 要 光 标 移 动 到 某 个 地 方 时 ， 首 先 要 知 道 现 在 在 何 处 ， 然 后 确 定 往 那 个 方 向 走 ， 每时 每 刻 要 给 用 户 反 馈 当 前 所 在 位 置 。 绝 对 定 位 系 统 要 求 每 次 触 摸 点 的 数 据 通 过 校 准 数 据 转 为 屏 幕 上 的 坐 标 ，因 此同 一 触 摸 点 输 出 的 数 据 应 该 稳 定 。 否 则 ， 触 摸 屏 不 ...
