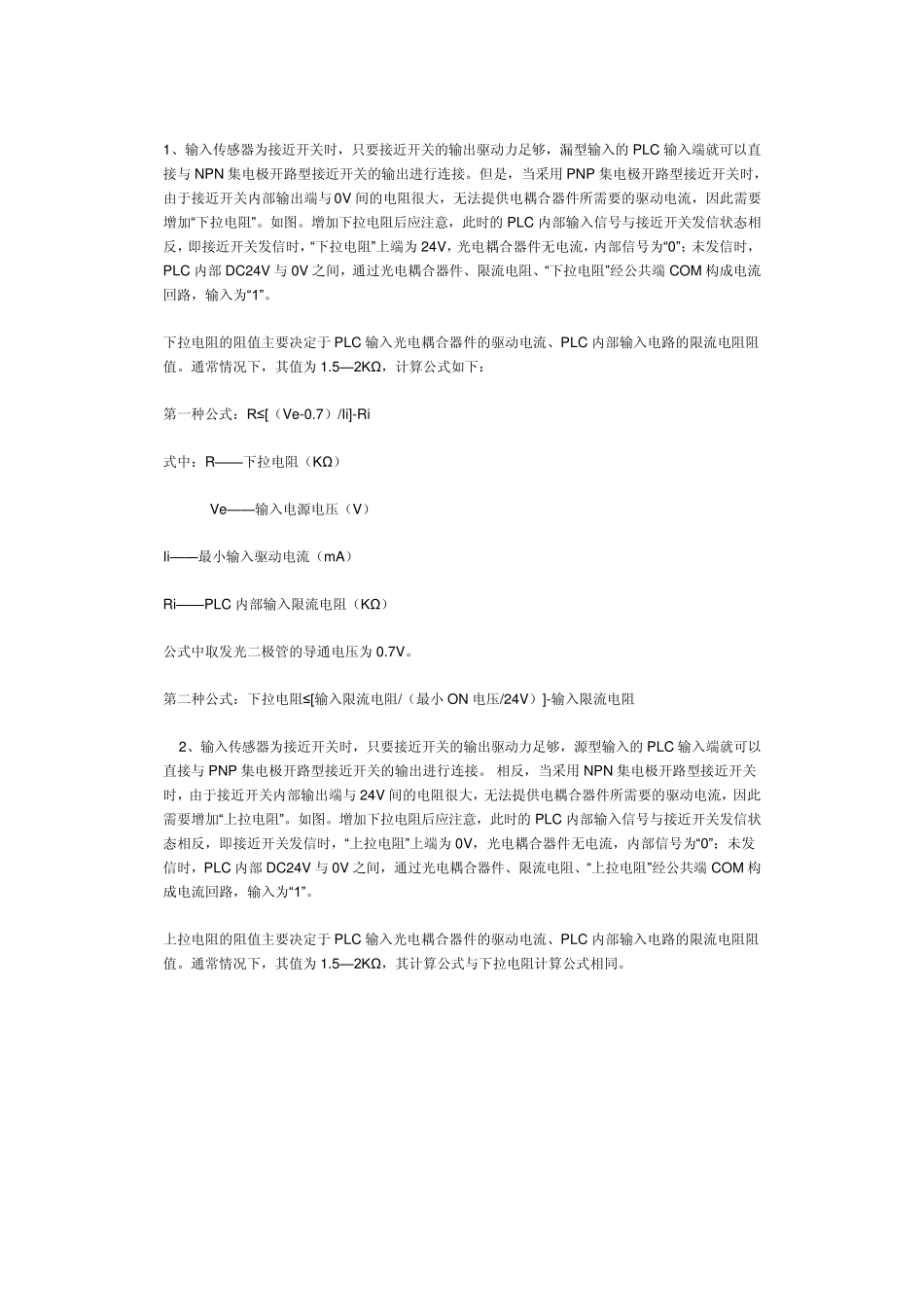

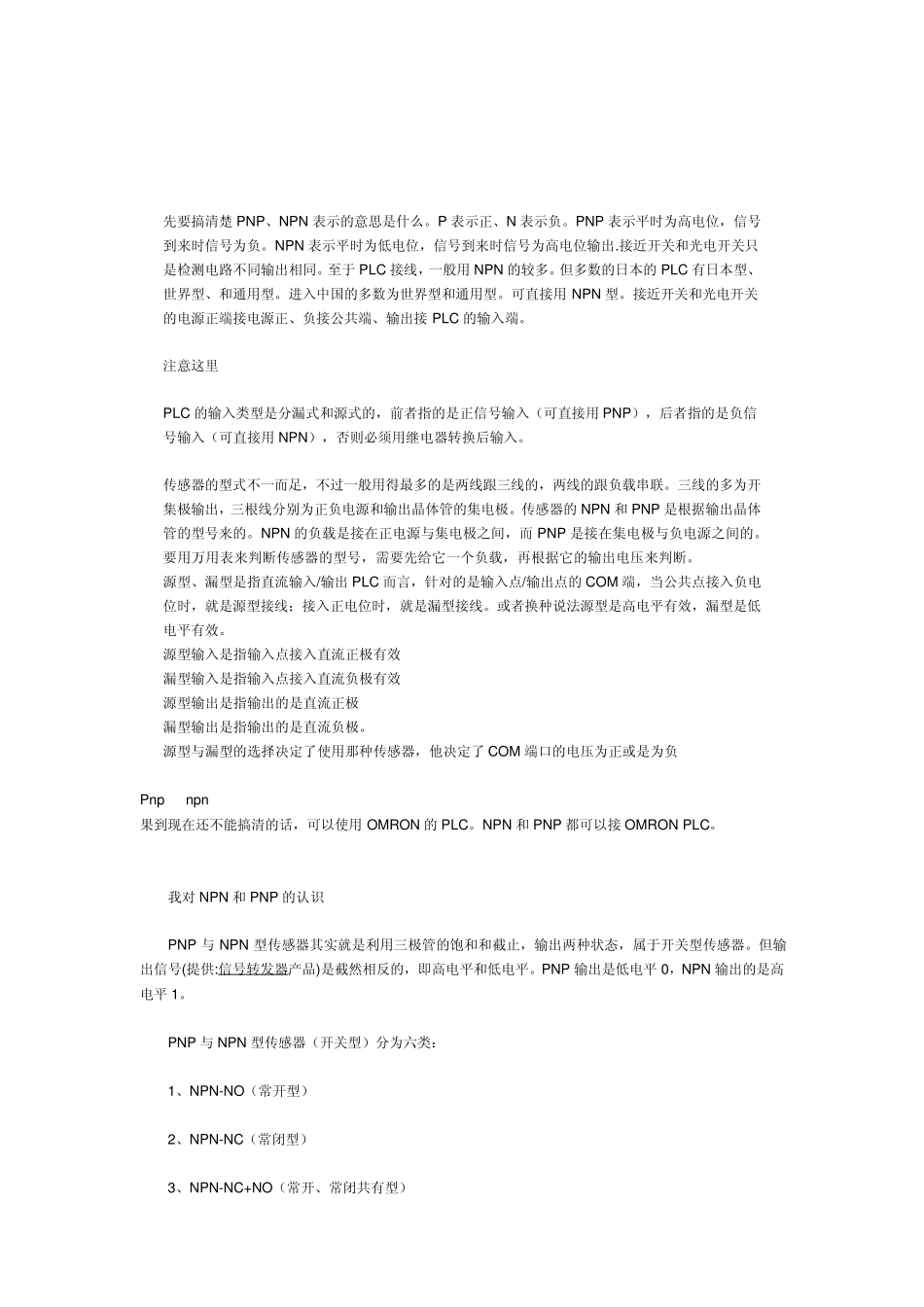

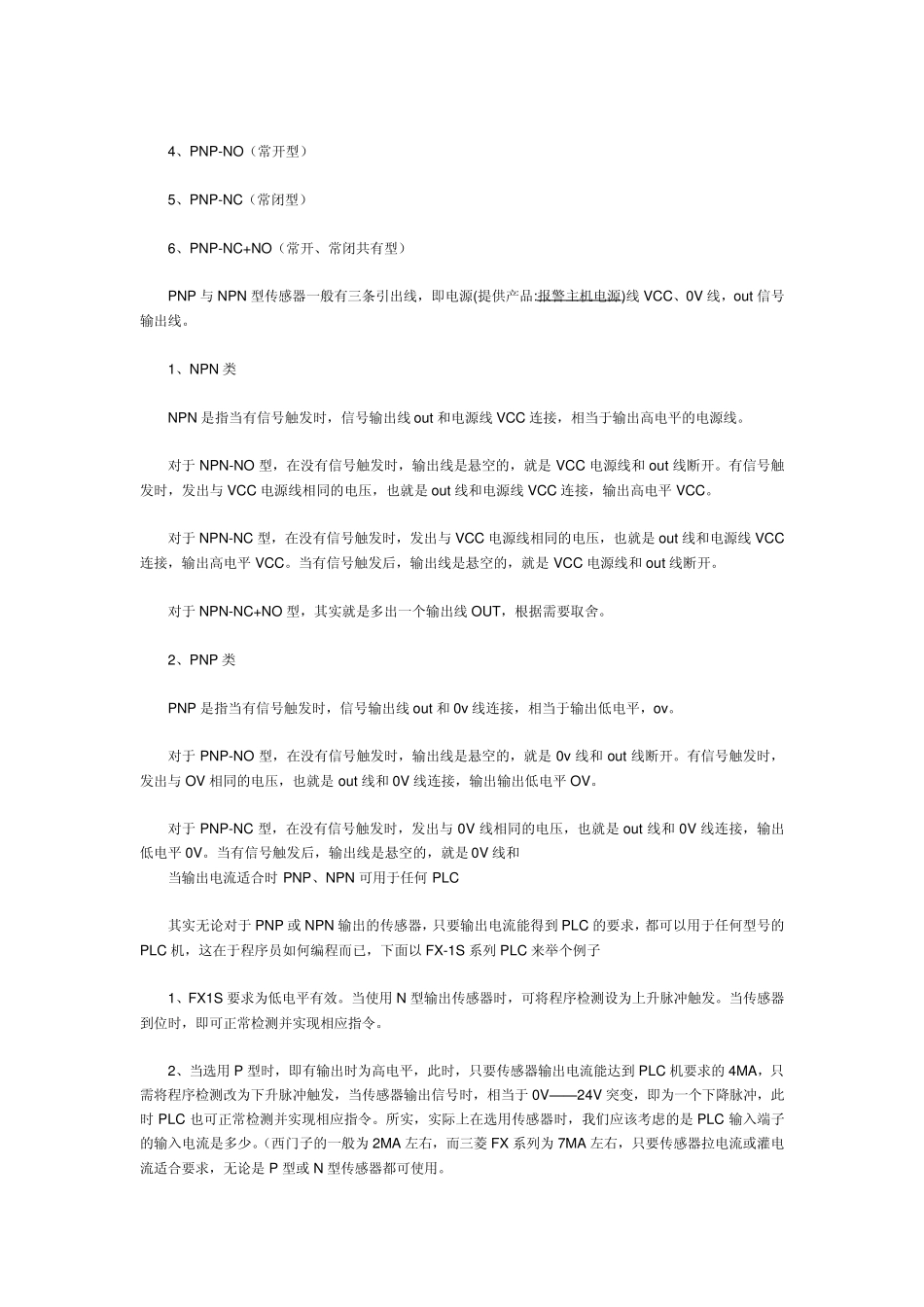

1、输入传感器为接近开关时,只要接近开关的输出驱动力足够,漏型输入的 PLC 输入端就可以直接与 NPN 集电极开路型接近开关的输出进行连接。但是,当采用 PNP 集电极开路型接近开关时,由于接近开关内部输出端与0V 间的电阻很大,无法提供电耦合器件所需要的驱动电流,因此需要增加“下拉电阻”。如图。增加下拉电阻后应注意,此时的 PLC 内部输入信号与接近开关发信状态相反,即接近开关发信时,“下拉电阻”上端为 24V,光电耦合器件无电流,内部信号为“0”;未发信时,PLC 内部 DC24V 与 0V 之间,通过光电耦合器件、限流电阻、“下拉电阻”经公共端 COM 构成电流回路,输入为“1”。 下拉电阻的阻值主要决定于 PLC 输入光电耦合器件的驱动电流、PLC 内部输入电路的限流电阻阻值。通常情况下,其值为 1.5—2KΩ,计算公式如下: 第一种公式:R≤[(Ve-0.7)/Ii]-Ri 式中:R——下拉电阻(KΩ) Ve——输入电源电压(V) Ii——最小输入驱动电流(m A) Ri——PLC 内部输入限流电阻(KΩ) 公式中取发光二极管的导通电压为 0.7V。 第二种公式:下拉电阻≤[输入限流电阻/(最小 ON 电压/24V)]-输入限流电阻 2、输入传感器为接近开关时,只要接近开关的输出驱动力足够,源型输入的 PLC 输入端就可以直接与 PNP 集电极开路型接近开关的输出进行连接。 相反,当采用 NPN 集电极开路型接近开关时,由于接近开关内部输出端与 24V 间的电阻很大,无法提供电耦合器件所需要的驱动电流,因此需要增加“上拉电阻”。如图。增加下拉电阻后应注意,此时的 PLC 内部输入信号与接近开关发信状态相反,即接近开关发信时,“上拉电阻”上端为 0V,光电耦合器件无电流,内部信号为“0”;未发信时,PLC 内部 DC24V 与 0V 之间,通过光电耦合器件、限流电阻、“上拉电阻”经公共端 COM 构成电流回路,输入为“1”。 上拉电阻的阻值主要决定于 PLC 输入光电耦合器件的驱动电流、PLC 内部输入电路的限流电阻阻值。通常情况下,其值为 1.5—2KΩ,其计算公式与下拉电阻计算公式相同。 先要搞清楚PNP、NPN 表示的意思是什么。P 表示正、N 表示负。PNP 表示平时为高电位,信号到来时信号为负。NPN 表示平时为低电位,信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。至于 PLC 接线,一般用 NPN 的较多。但多数的日本的 PLC 有日本型、世界型、和通用型。进入中国的...
