接近开关的种类及原理

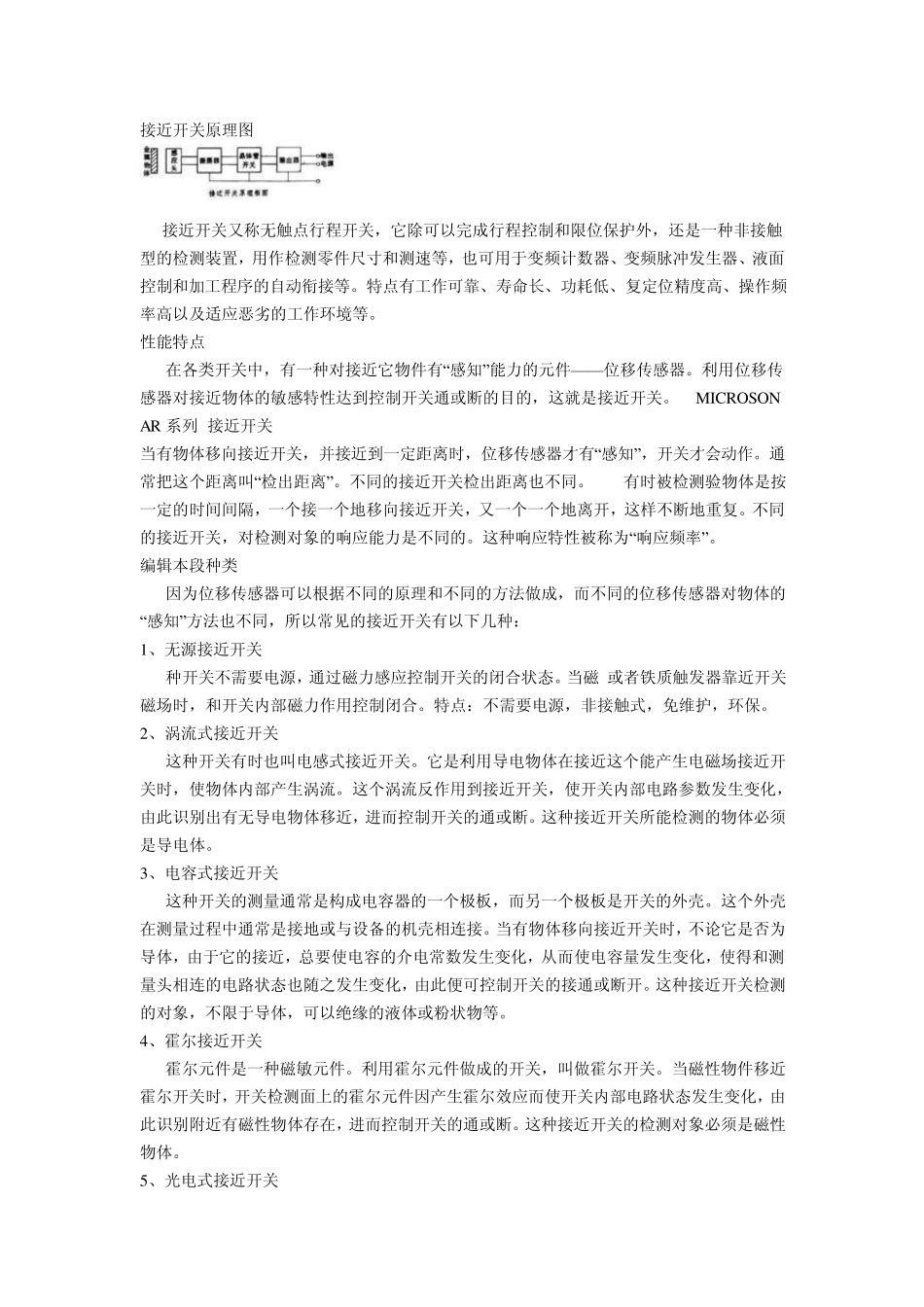

接近开关的种类及原理_第1页
1/6

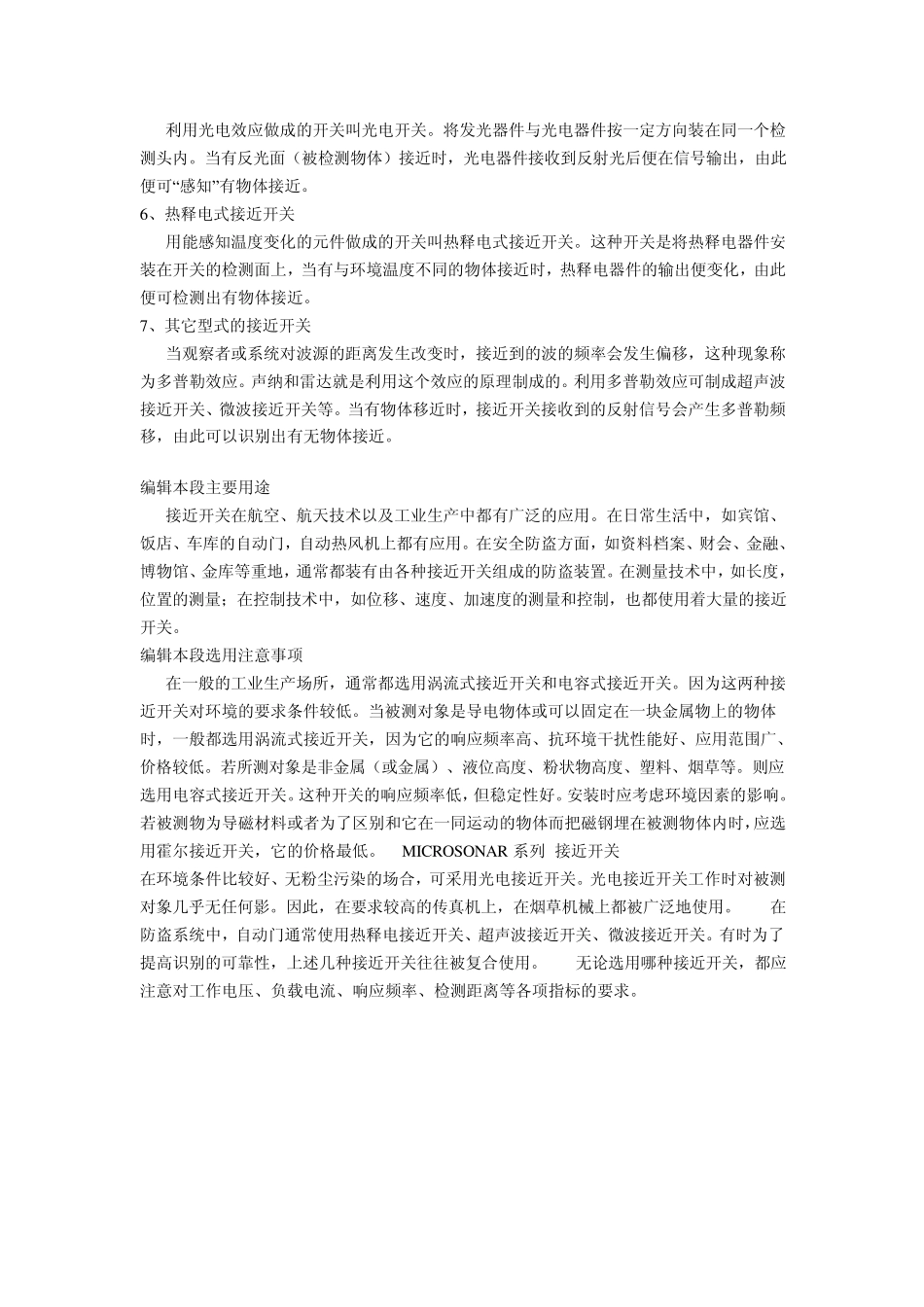

接近开关的种类及原理_第2页
2/6

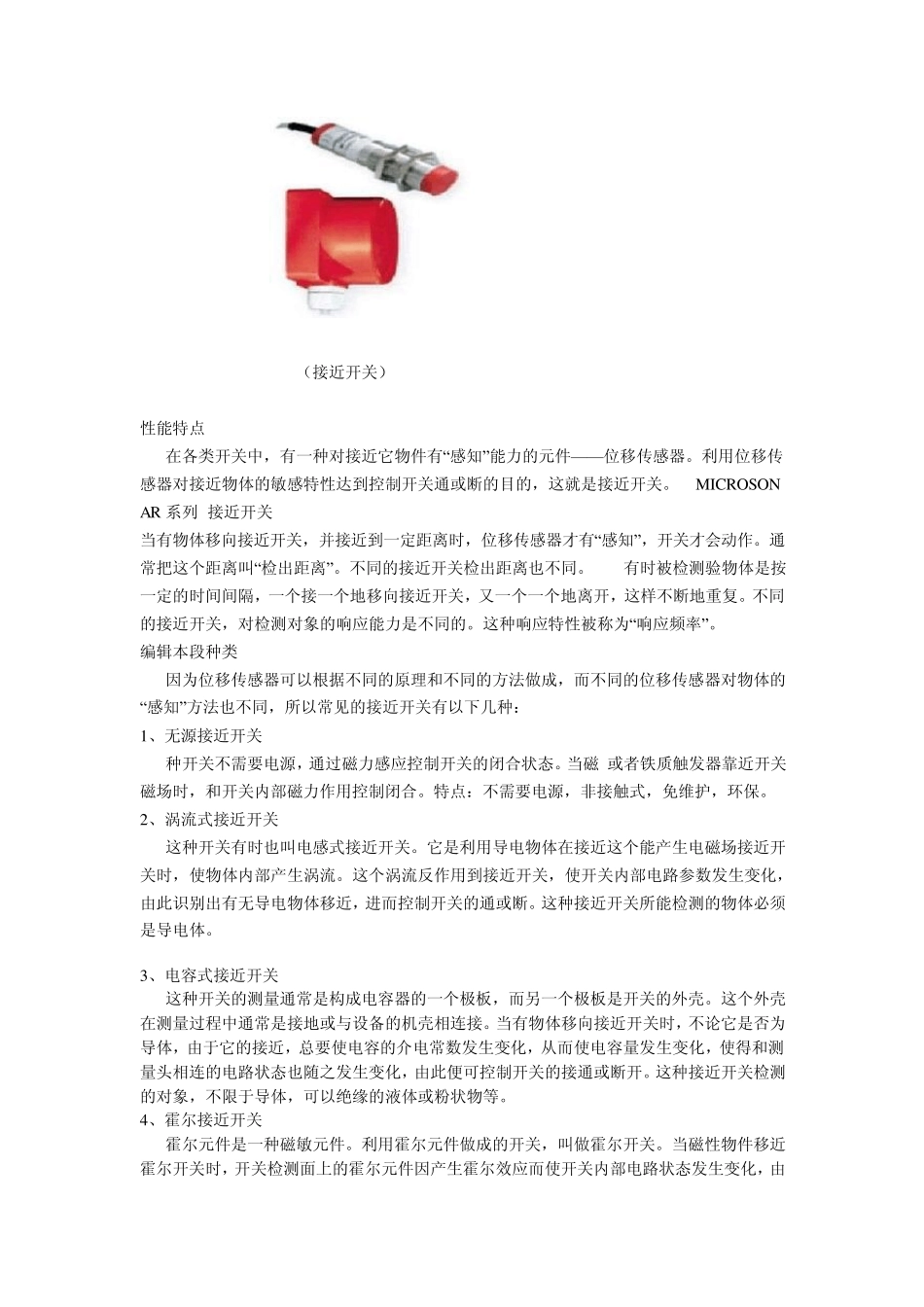

接近开关的种类及原理_第3页
3/6
接近开关原理图 接近开关又称无触点行程开关,它除可以完成行程控制和限位保护外,还是一种非接触型的检测装置,用作检测零件尺寸和测速等,也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。 性能特点 在各类开关中,有一种对接近它物件有“感知” 能力的元件— — 位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的,这就是接近开关。 MICROSONAR 系列 接近开关 当有物体移向接近开关,并接近到一定距离时,位移传感器才有“感知” ,开关才会动作。通常把这个距离叫“检出距离” 。不同的接近开关检出距离也不同。 有时被检测验物体是按一定的时间间隔,一个接一个地移向接近开关,又一个一个地离开,这样不断地重复。不同的接近开关,对检测对象的响应能力是不同的。这种响应特性被称为“响应频率” 。 编辑本段种类 因为位移传感器可以根据不同的原理和不同的方法做成,而不同的位移传感器对物体的“感知” 方法也不同,所以常见的接近开关有以下几种: 1、无源接近开关 种开关不需要电源,通过磁力感应控制开关的闭合状态。当磁 或者铁质触发器靠近开关磁场时,和开关内部磁力作用控制闭合。特点:不需要电源,非接触式,免维护,环保。 2、涡流式接近开关 这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时,使物体内部产生涡流。这个涡流反作用到接近开关,使开关内部电路参数发生变化,由此识别出有无导电物体移近,进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。 3、电容式接近开关 这种开关的测量通常是构成电容器的一个极板,而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时,不论它是否为导体,由于它的接近,总要使电容的介电常数发生变化,从而使电容量发生变化,使得和测量头相连的电路状态也随之发生变化,由此便可控制开关的接通或断开。这种接近开关检测的对象,不限于导体,可以绝缘的液体或粉状物等。 4、霍尔接近开关 霍尔元件是一种磁敏元件。利用霍尔元件做成的开关,叫做霍尔开关。当磁性物件移近霍尔开关时,开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化,由此识别附近有磁性物体存在,进而控制开关的通或断。这种接近...
