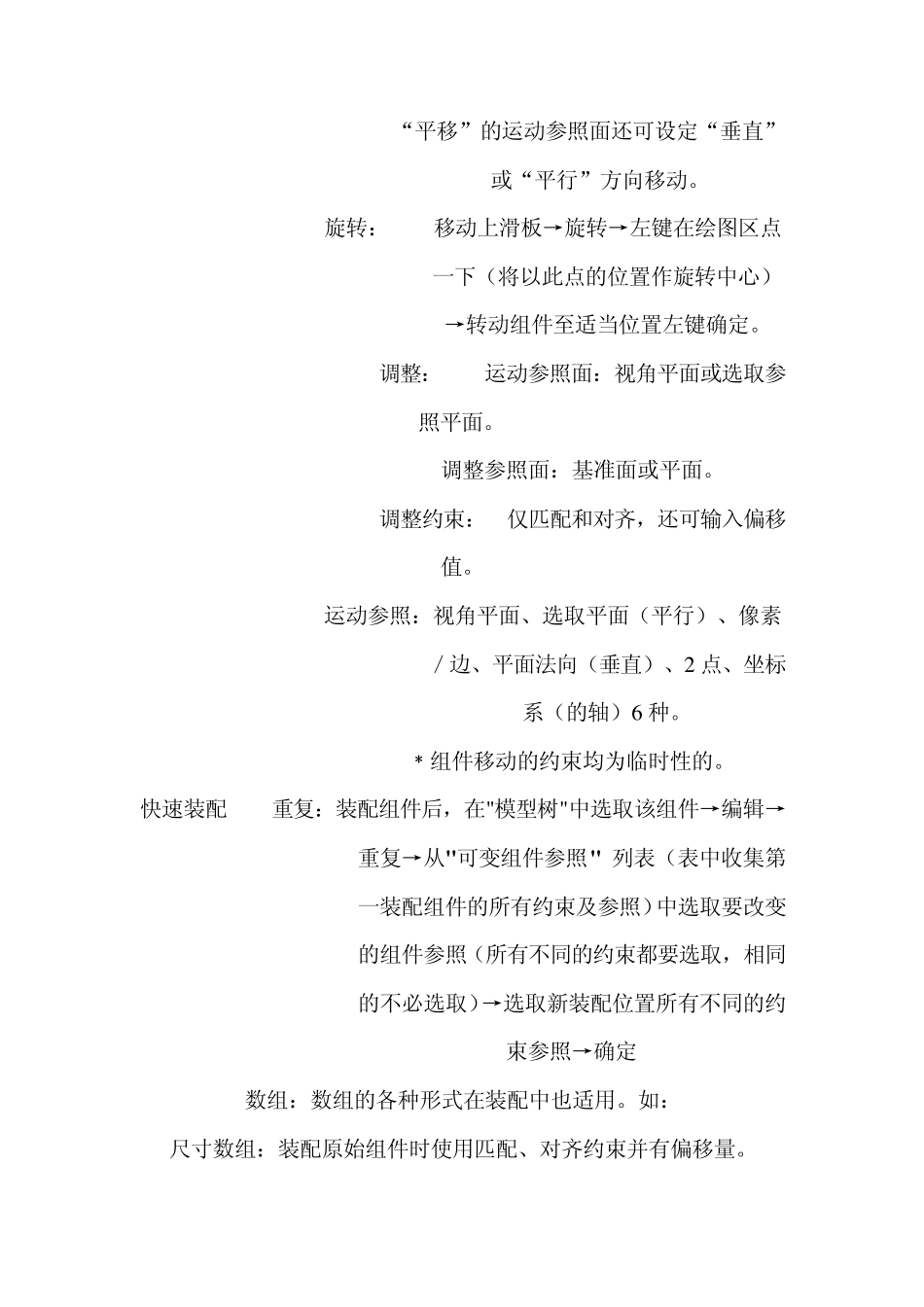

Pro/E 野火5.0 之装配车间 零件装配 *特别注意：零件是装配体的父特征。零件缺失装配体将无法打开。 一般步骤 新建→组件→名称→取消√→确定→mmns_asm_design→确定→将组件添加到组件图标→预览→选择零件文件双击→右下角点选“在单独的窗口中显示组件”图标（选取约束参照更容易）→设定约束集（用户定义等 12 种链接类型）→如设定用户定义则启动约束类型（自动等 11 种）→选取约束参照（可以打开或不打开放置上滑面板）→√ ﹡装配时，两个零件未约束操作前交错在一起，可以用右键“移动组件”将欲装配的零件移开一点点就是了，不必将零件在单独的窗口中显示。为看得更清楚，可用眼图标暂时关闭基准特征。 ﹡允许对零件或组件进行装配。 约束类型 自动： 仅选取组件和组件的参照，系统猜测装配意图，自动给出适当约束，可满足大部分装配要求，但复杂装配有时判断不准。 匹配： 反向共面。 对齐： 同向共面、共点、共线、共轴。 ﹡匹配与对齐中的偏移有三个选项： 偏距：两面平行且有距离值。 定向：仅确立两面平行。 重合：两面重合。 插入： 两旋转面共轴（与对齐的共轴一样功能）。 坐标系： 坐标系重合（内定缺省约束）。 相切： 两个面在切点接触。 在线点： 基准点或顶点落于边（延伸边亦可）、轴或曲线上。 曲面上的点： 基准点或顶点落于曲面或基准面上（延伸亦可）。 曲面上的边： 一直线边落于曲面或基准面上（延伸亦可）。 固定： 移动至合适位置后固定于当前位置。 缺省： 即坐标系重合。（这是装配第一个组件的常用方法。） ﹡“允许假设”是指系统自动允许加入假设达至完全约束。当然完全约束后也可继续加入其它的约束条件成为“过渡约束”。 组件移动 运动类型： 定向模式：“移动”上滑板→定向模式→左键在绘图区点一下→按住中键即可以指针为中心自由旋转组件→“移动”退出。 平移： “移动”上滑板→平移→左键在绘图区点一下→移动组件至适当位置左键确定。 “平移”的运动参照面还可设定“垂直”或“平行”方向移动。 旋转： 移动上滑板→旋转→左键在绘图区点一下（将以此点的位置作旋转中心）→转动组件至适当位置左键确定。 调整： 运动参照面：视角平面或选取参照平面。 调整参照面：基准面或平面。 调整约束： 仅匹配和对齐，还可输入偏移值。 运动参照：视角平面、选取平面（平行）、像素／边、平面法向（垂直）、2 点、坐标系（的轴）6 种。 ﹡组...
