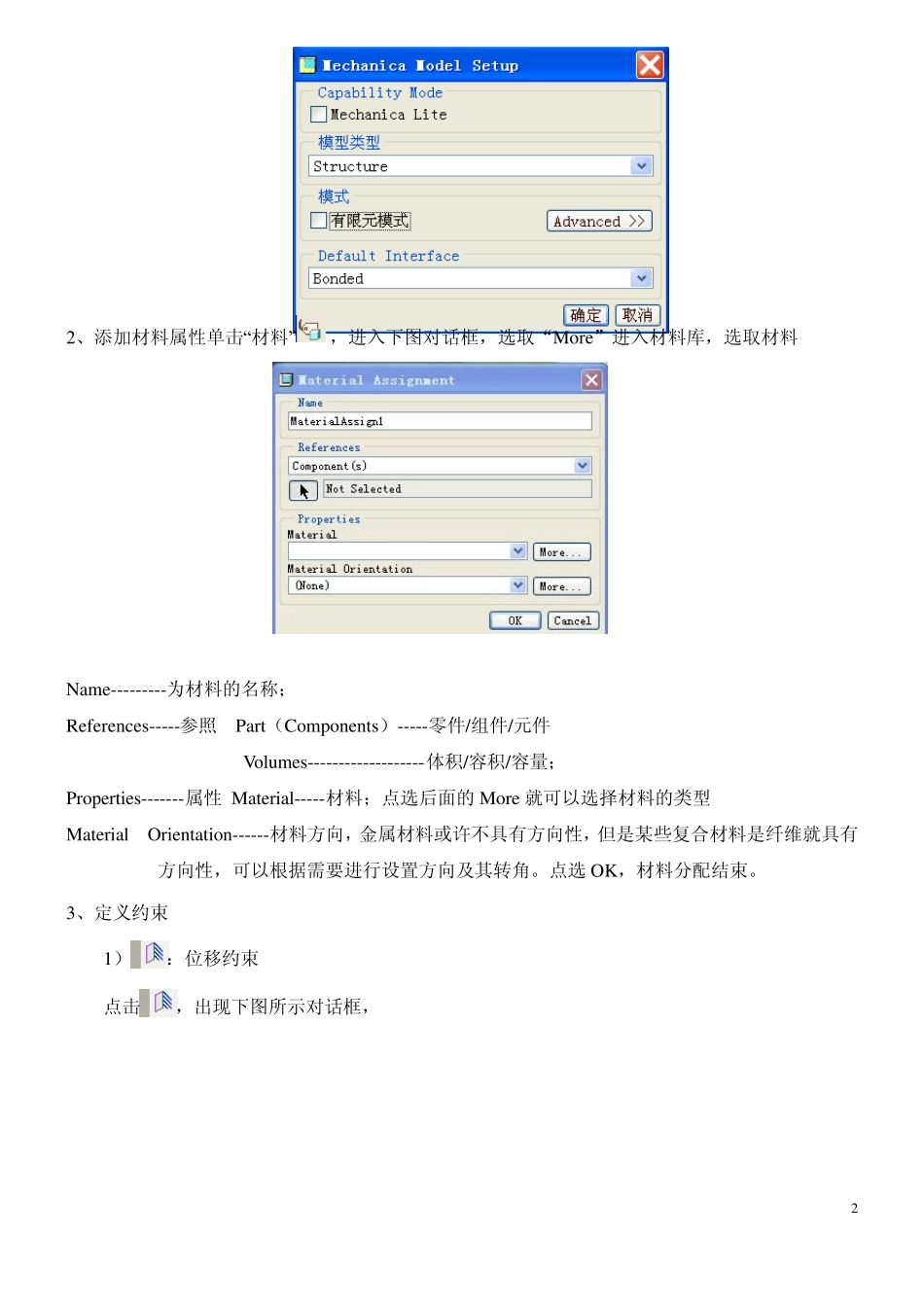

1 Pro/E Mechanica 有限元分析入门教程 一、进行Mechanica 分析的步骤： 1)建立几何模型:在Pro/ENGINEER 中创建几何模型。 2)识别模型类型:将几何模型由Pro/ENGINEER 导入Pro/MECHANICA 中，此步需要用户确定模型的类型，默认的模型类型是实体模型。我们为了减小模型规模、提高计算速度，一般用面的形式建模。 3)定义模型的材料属性。包括材料、密度、弹性模量、泊松比等。 4)定义模型的约束。 5)定义模型的载荷。 6)有限元网格的划分：由Pro/MECHANICA 中的Au to GEM(自动网格划分器)工具完成有限元网格的自动划分。 7)定义分析任务，运行分析。 8)根据设计变量计算需要的项目。 9)图形显示计算结果。 二、下面将上述每一步进行详解： 1、在Pro/ENGINEER 模块中完成结构几何模型后，单击“应用程序”→“Mechanica”,弹出下图所示窗口， 点击Continu e 继续。弹出下图，启用Mechanica Stru ctu re。一定要记住不要勾选有限元模式前面的复选框，最后确定。 2 2、添加材料属性单击“材料”，进入下图对话框，选取“More”进入材料库，选取材料 Name---------为材料的名称； References-----参照 Part（Components）-----零件/组件/元件 Volu mes-------------------体积/容积/容量； Properties-------属性 Material-----材料；点选后面的 More 就可以选择材料的类型 Material Orientation------材料方向，金属材料或许不具有方向性，但是某些复合材料是纤维就具有方向性，可以根据需要进行设置方向及其转角。点选OK，材料分配结束。 3、定义约束 1）：位移约束 点击，出现下图所示对话框， 3 Name 约束名称 Number of Set 约束集名称，点击New 可以新建约束集的名称。 Reference 施加约束时的参照，可以是surfaces（面）、edges/curves（边或曲面）、points（点）等 Coordinate System 选择坐标系，默认为全局坐标系 Translation 平动约束（Free 为自由，fixed 为固定，Prescribed 为指定范围） Rotation 旋转约束 单位为度 Individual--------------单独的、孤立的 Surf Options----------面选项 Part Boundary---------零件的选择 。点击OK 结束。 2）：对称约束 4 点击，出现下图所示对话框， Name 约束名称 Number of Set 约束集名称，点击New 可以新建约束集的名称。 Type 约束类型有Mirror(镜像)和Cyclic(循环)对称两种类型 Reference 施加约束时的...
