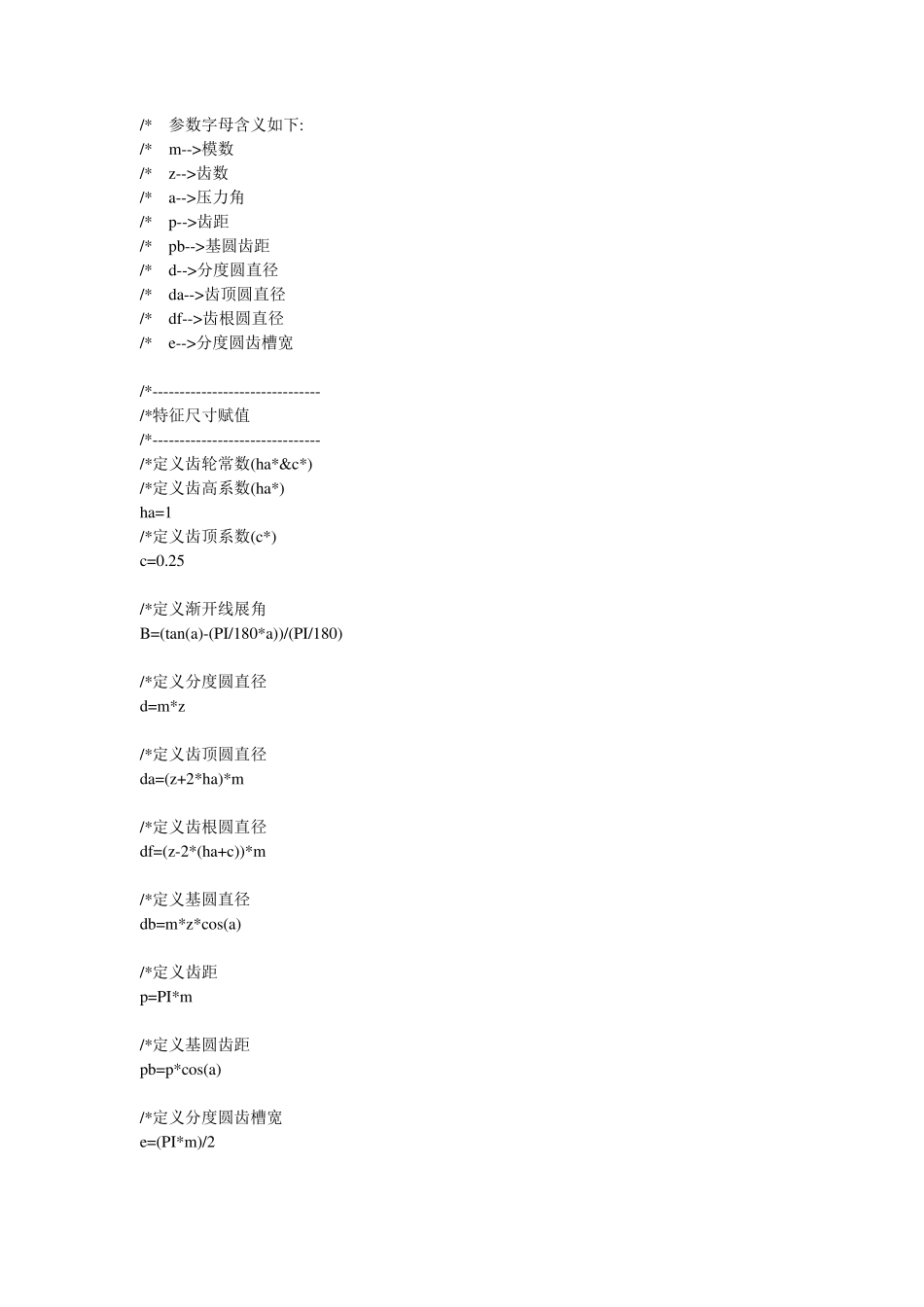

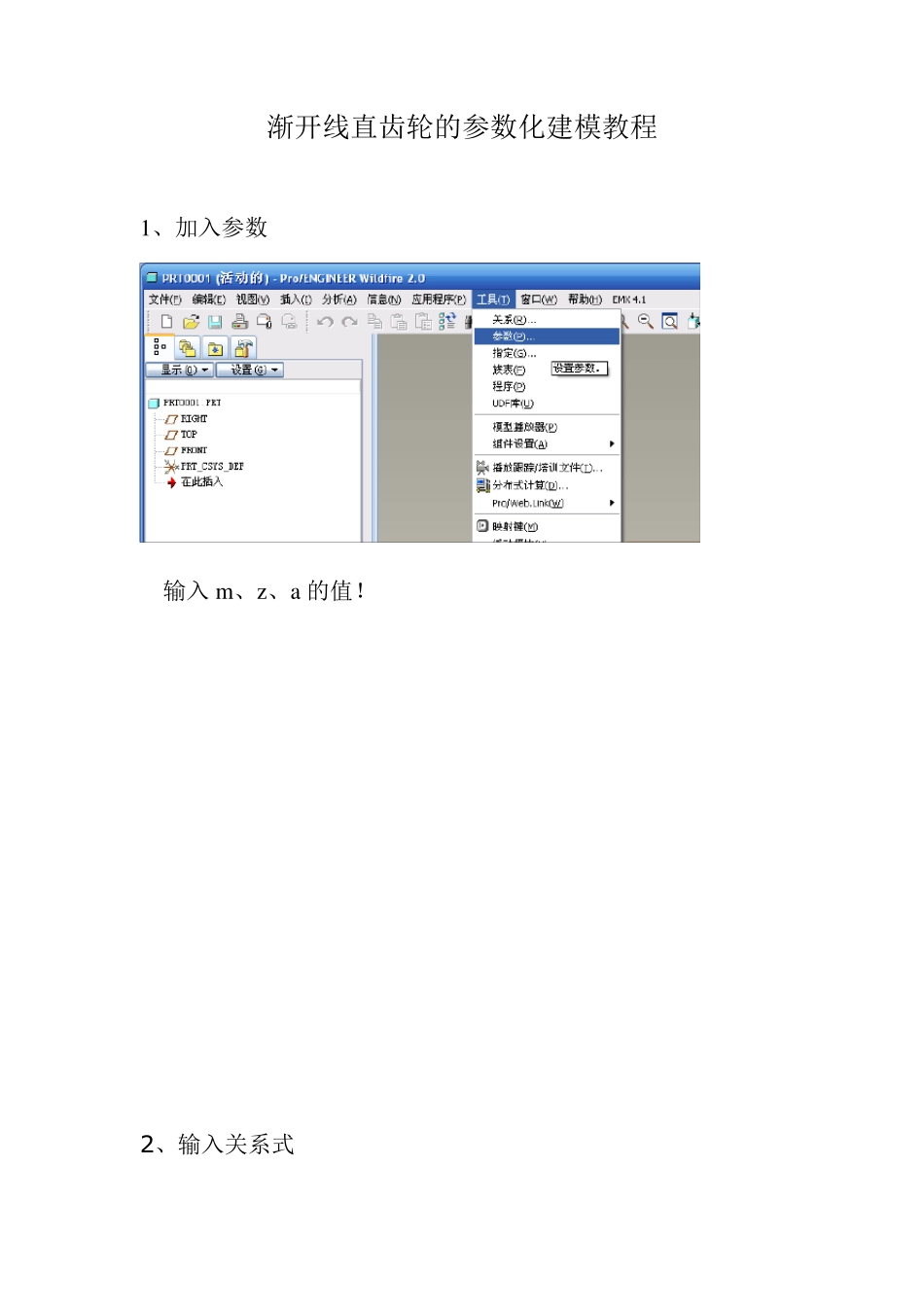

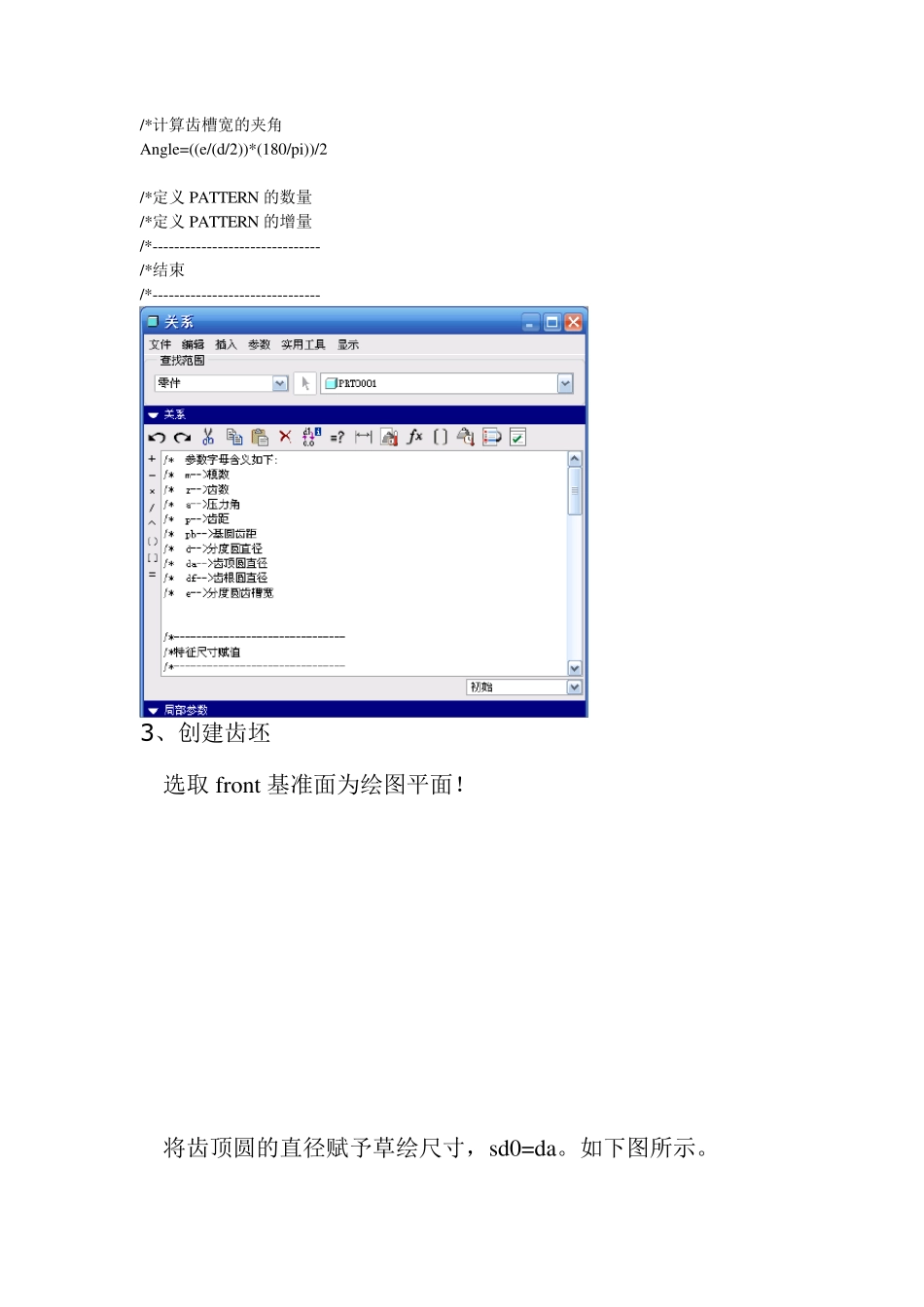

渐开线直齿轮的参数化建模教程 1、加入参数 输入 m、z、a 的值！ 2 、输入关系式 /* 参数字母含义如下: /* m-->模数 /* z -->齿数 /* a-->压力角 /* p-->齿距 /* pb-->基圆齿距 /* d-->分度圆直径 /* da-->齿顶圆直径 /* df-->齿根圆直径 /* e-->分度圆齿槽宽 /*------------------------------- /*特征尺寸赋值 /*------------------------------- /*定义齿轮常数(ha*&c*) /*定义齿高系数(ha*) ha=1 /*定义齿顶系数(c*) c=0.25 /*定义渐开线展角 B=(tan(a)-(PI/180*a))/(PI/180) /*定义分度圆直径 d=m*z /*定义齿顶圆直径 da=(z +2*ha)*m /*定义齿根圆直径 df=(z -2*(ha+c))*m /*定义基圆直径 db=m*z *cos(a) /*定义齿距 p=PI*m /*定义基圆齿距 pb=p*cos(a) /*定义分度圆齿槽宽 e=(PI*m)/2 /*计算齿槽宽的夹角 Angle=((e/(d/2))*(180/pi))/2 /*定义PATTERN 的数量 /*定义PATTERN 的增量 /*------------------------------- /*结束 /*------------------------------- 3 、创建齿坯 选取 front基准面为绘图平面！ 将齿顶圆的直径赋予草绘尺寸，sd0=da。如下图所示。 接受草图，返回 4 、创建渐开线 插入基准曲线 选择“从方程”，然后单击完成 选取坐标系，如下： 然后选择笛卡尔，如下： 输入关系式： alphak=40*t Thetak=(tan(alphak)-alphak*(pi/180))*(180/pi) Rk=(db/2)/cos(alphak) X=rk*cos(thetak) Y=rk*sin(thetak) Z=0 得到渐开线，如下图所示： 旋转复制刚得到的渐开线。 选择复制 单击完成 选取刚刚生成的渐开线，单击完成。 选择中心轴，单击正向。 输入旋转角度 2 0 （随便输）。 单击完成移动， 单击确定 单击完成，完成旋转。然后修改旋转角度。 d5=an gel/2 如下图所示 单击确定，再生模型 镜像旋转后的渐开线，如下： 5 、拉伸裁减 草绘如下的截面： 并将齿根圆的半径赋予草绘尺寸 sd5，sd5=df/2。 单击确定，系统自动更新草绘尺寸，接受草绘，返回完成裁减。 复制该拉伸裁减，单击菜单栏中的“编辑”“特征操作”。 单击完成 选择刚刚生成的拉伸裁减特征，单击完成。 选择中心轴。 单击正向，输入角度2 0 （随便输），然后完成复制。 右击刚刚复制的特征，选择阵列。 单击旋转角度2 0 。 接受阵列。 为阵列加入关系式 修改前面复制特征的旋转角度 单击确定，再生模型，如下图所示。
