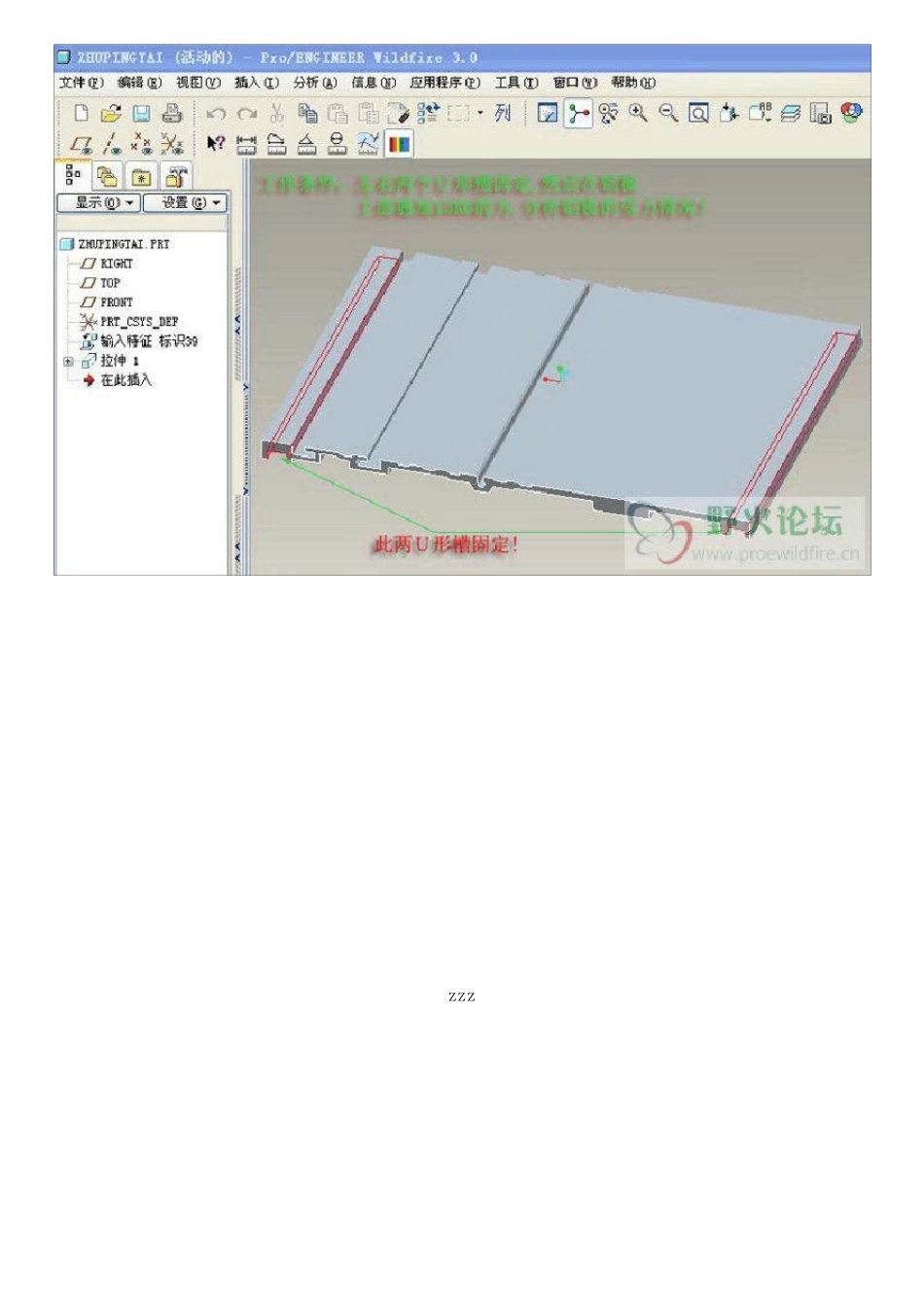

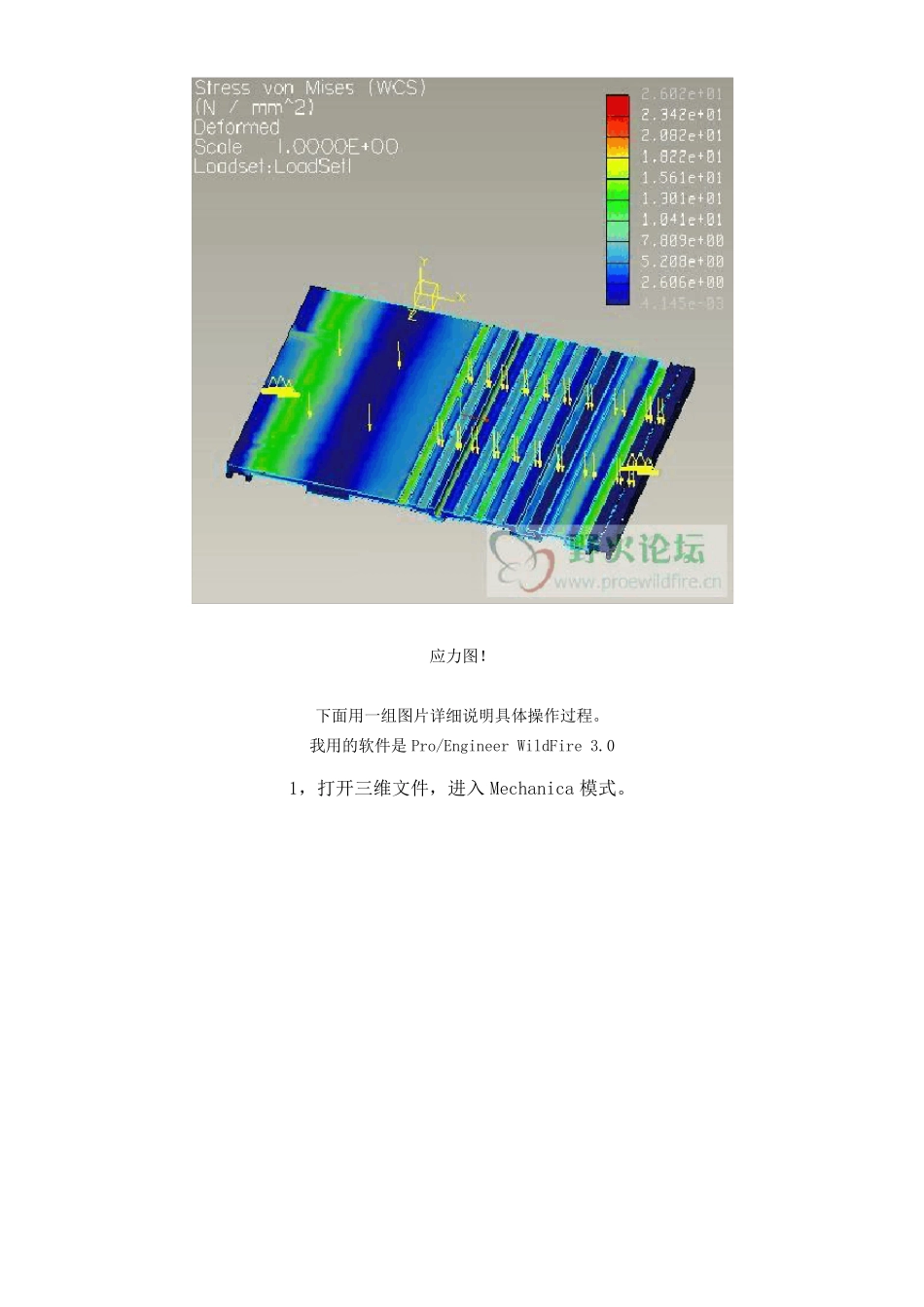

Mechanica3.0 分析教程之：铝板受力分析！ 第一次写教程，错漏难免哦！~~~~ 请各位朋友多多见谅！ 废话少说，直奔主题吧： 原题要求分析一铝材（材质AL6061）静态受力，在15 公斤(KG)力作用下的受力情况。 分析结果如下图： 位移量！ 应力图！ 下面用一组图片详细说明具体操作过程。 我用的软件是 Pro/Engineer WildFire 3.0 1，打开三维文件，进入 Mechanica 模式。 zzz 勾选“Don't display this............”然后点 continue 首先来定义材料，并把材料分配给三维文件！请看下图： zzzz 铝AL6061 的具体参数如下（在网上找到的）： 插句题外话：个人觉得Proe 的材料太难定义了，好多参数找不到，比如ABS、PP 的杨氏模量是多少？我在网上找过好久，都没有找着！！ 建议哪位兄弟要是知道的话，请一定提供！~~~~先谢啦。:lol 材料定义好后，在模型上会出现一个相关图标。 结下来，按原题要求，要把左右两个Ｕ形槽的六个面全部固定。 插入位移约束，并把Ｕ形槽的六个面设为固定约束。 具体设置如图 [attach]24654[/attach] 附件 10.jp g (66.83 KB) 2008-11-30 20:08 约束设置好了，现在给铝板上表面施加15KG 的力。 点“插入”=>“力/力矩” Come on... 接下来进行分析了。。。 操作如下： 点“分析”=>“Mechanica 分析/研究”... 然后新建一个静态受力分析！如下图： 在“静态分析定义”窗口里面设置如下： 运行分析计算！ 点“Run”=>“Start”运行分析计算！ 附件 16.jp g (32.57 KB) 2008-11-29 18:26 一边分析一边看过程.... 查看分析结果。 查看应力值，设置如下： 查看位移量（受力变形值） 现在查看铝板的受力变形量。 图片上显示的最大变形值是 1.398e-01mm（即大约 0.14mm） 结束图片。 教程结束，谢谢观看。
