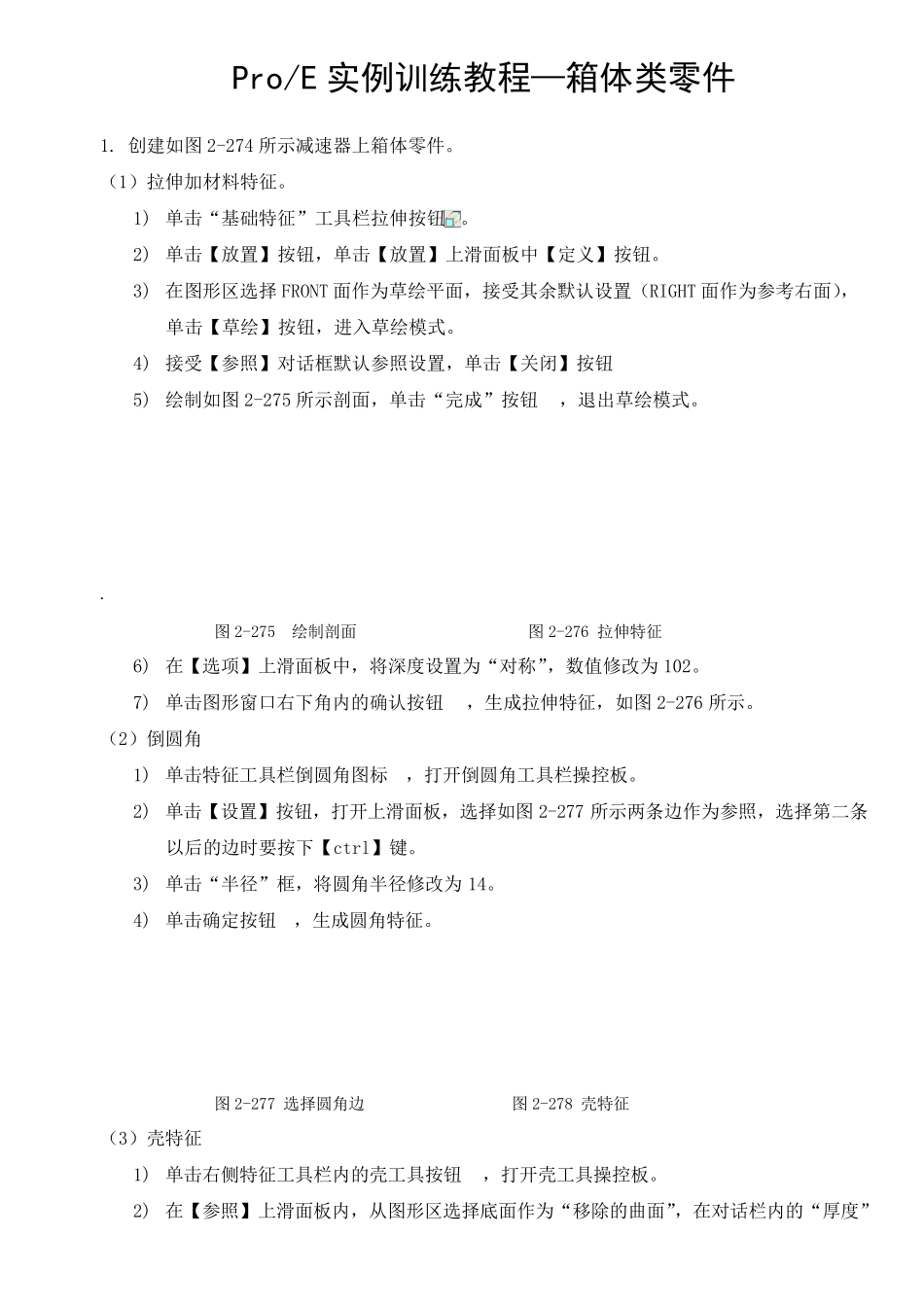

Pro/E 实例训练教程—箱体类零件 1. 创建如图2-274 所示减速器上箱体零件。 （1）拉伸加材料特征。 1) 单击“基础特征”工具栏拉伸按钮 。 2) 单击【放置】按钮，单击【放置】上滑面板中【定义】按钮。 3) 在图形区选择 FRONT 面作为草绘平面，接受其余默认设置（RIGHT 面作为参考右面），单击【草绘】按钮，进入草绘模式。 4) 接受【参照】对话框默认参照设置，单击【关闭】按钮 5) 绘制如图2-275 所示剖面，单击“完成”按钮，退出草绘模式。 . 图2-275 绘制剖面 图2-276 拉伸特征 6) 在【选项】上滑面板中，将深度设置为“对称”，数值修改为 102。 7) 单击图形窗口右下角内的确认按钮，生成拉伸特征，如图2-276 所示。 （2）倒圆角 1) 单击特征工具栏倒圆角图标，打开倒圆角工具栏操控板。 2) 单击【设置】按钮，打开上滑面板，选择如图2-277 所示两条边作为参照，选择第二条以后的边时要按下【ctrl】键。 3) 单击“半径”框，将圆角半径修改为 14。 4) 单击确定按钮，生成圆角特征。 图2-277 选择圆角边 图2-278 壳特征 （3）壳特征 1) 单击右侧特征工具栏内的壳工具按钮，打开壳工具操控板。 2) 在【参照】上滑面板内，从图形区选择底面作为“移除的曲面”，在对话栏内的“厚度”框内，将厚度改为8。 单击图形窗口右下角的确认按钮，生成壳特征，如图2-278 所示。 （4）拉伸加材料特征。 同前，草绘平面如图2-279 所示。剖面形状如图2-280 所示，厚度为12，生成的拉伸特征如图2-281 所示。 图2-279 草绘平面的选择 图2-280 绘制剖面 图2-281 拉伸特征 图2-282 基准平面对话框 图2-283 建立基准平面 （5）基准平面 单击右边工具栏基准平面按钮，系统打开基准平面对话框，在图形区单击FRONT 面，在基准平面对话框下边【偏距】文本框输入平移距离90，如图2-282 所示，建立基准面DTM1, 如图2-283 所示。 （6）拉伸加材料同前，草绘平面为步骤⑤建立的基准平面DTM1，剖面形状如图2-284 所示，确定拉伸深度时用拉伸到所选定的点、线或面按钮，深度参照选择如图2-285 所示平面。生成的拉伸特征。 图2-284 绘制剖面 图2-285 选择深度参照 （7）倒圆角 倒圆角特征步骤同前，选择如图2-286 所示两条边，圆角半径为18，建立圆角特征。 图2-286 圆角参照边 图2-287 基准轴对话框 图2-288 通过圆柱面建立基准轴 （8）建立基准轴线 1) 单击右边工具栏基准轴...
