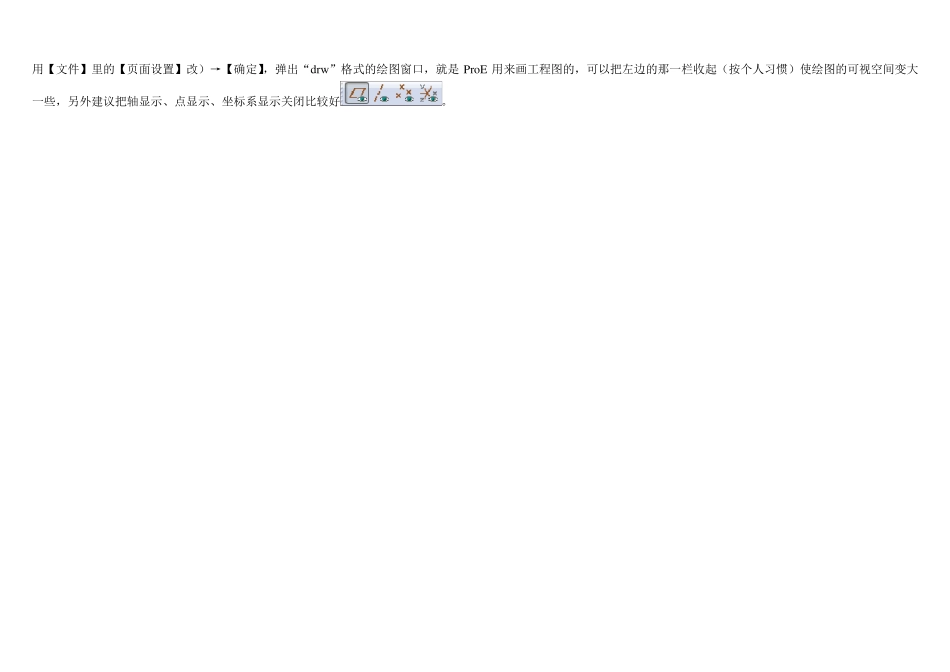

ProE 导 出 CAD 工程图 1、要先启动ProE 软件后再把零件（下图零件是“叉架”，文件20120306-2-1.prt.2）拖拽到 ProE 界面里，这是为了防止出现一些操作异常（如 你自定义的映射键将不能使用等）的现象； 2、【新建】，取消勾选【使用缺省模版】→【确定】 →注意选择模版为【空】、方向为【横向】、大小为【A 3】（页面大小可按个人绘图习惯来选择，太大或太小的话还可以 用【文件】里的【页面设置】改）→【确定】，弹出“drw ”格式的绘图窗口，就是 ProE 用来画工程图的，可以把左边的那一栏收起（按个人习惯）使绘图的可视空间变大一些，另外建议把轴显示、点显示、坐标系显示关闭比较好。 3 、点击创建一般视图，在页面上适当的位置单击一下，接着再改一些参数： ① 【视图类型】→【几何参照】→选两个正确的参照面（也可以自定其他的比如“后面”和“底面”等参照组合，系统默认的就是“前面”和“顶面”的参照组合）→【应用】 ② 如有需要可改变比例大小：【比例】→【定制比例】→输入数值→【应用】 ③ 【视图显示】→【无隐藏线】→【无】→【确定】 ④ 【文件】→【属性】→【绘图选项】→【按字母排序】→找到选项“drawing_units”，把它的“值”改为“mm（毫米）”→【添加/更改】→找到选项“projection_type”，把它的“值”改为“first_angle” →【添加/更改】→【确定】→【完成/返回】 ⑤ 接下来要做剖面，双击要剖的视图或对其右键选择【属性】→【剖面】→【2D 截面】→【+】→接着会在右下角弹出一个“菜单管理器”→【完成】→输入截面名称后按回车键→选择一个正确平面，如果要全剖的话，别忘了用右键的【插入投影视图】创建一个俯视图，也别忘了事先在 prt 零件窗口的【视图管理器】里的【X 截面】新建一些局部剖要用到的截面，注意“局部剖”时选择的点是在要剖出来的对象（如 孔等）的线条上的→【应用】看看可不可以→【确定】 ⑥ 在【视图管理器】里的【X 截面】创建截面有三种方法（前两种方法均可用于全剖、半剖和局部剖，第三种我很少用）： 第一种： → → 。 比如我要全剖，就选 FRONT面； 若要局部剖出左边竖板上的孔，就在其中一个孔的轴线处建一个平面。 “显示轴” → → → 点击一个孔的轴线，如 这里的轴A_7 →【完成】 第二种： 【偏距】命令其实就是做阶梯剖 → ProE 会让你选择一个草绘面，这个草绘面就是用来画出“阶梯”线的，这里我要...
