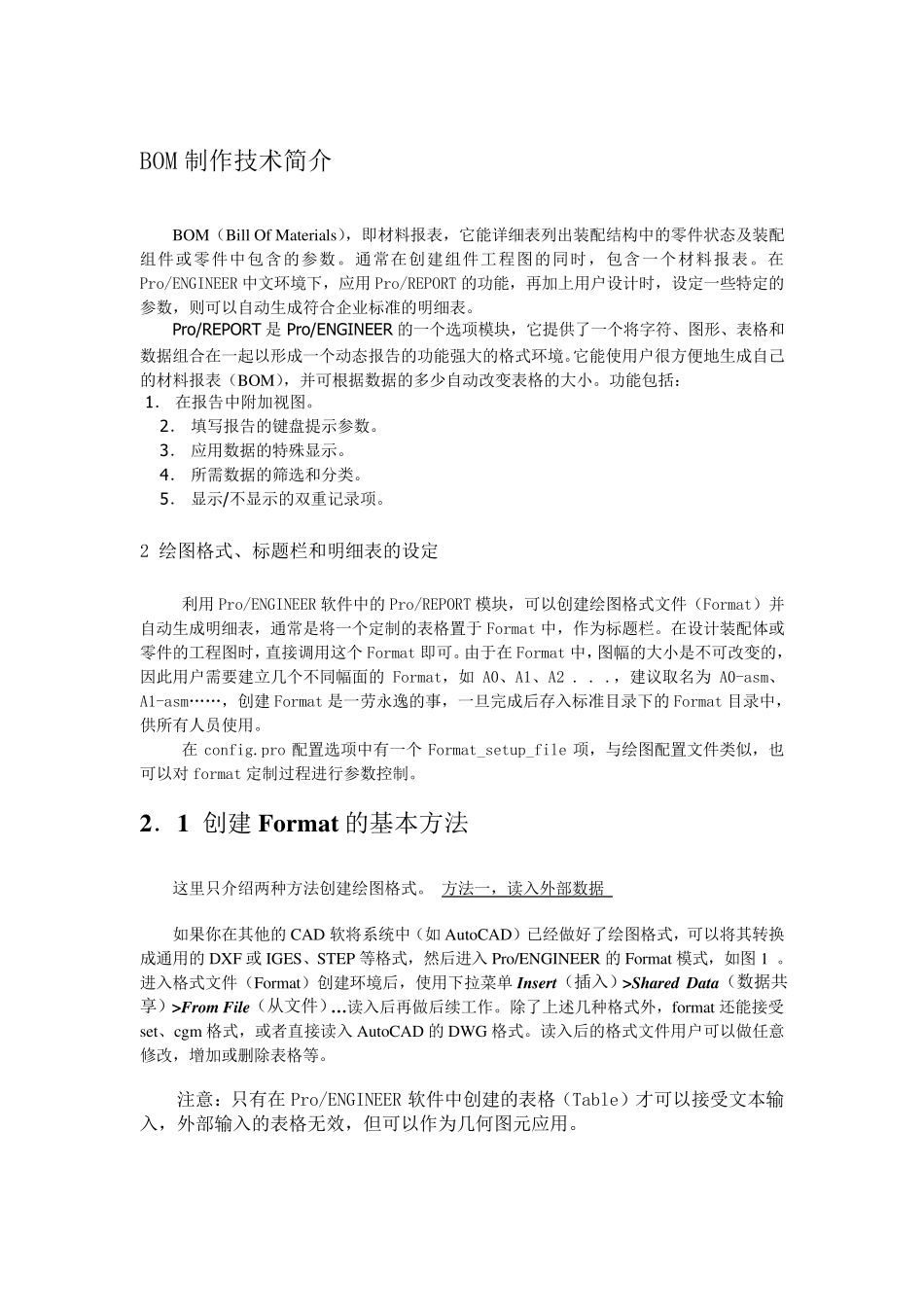

BOM 制 作 技 术 简 介 BOM（ Bill Of Materials）， 即 材 料 报 表 ， 它 能 详 细 表 列 出 装 配 结 构 中 的 零 件 状 态 及 装 配组 件 或 零 件 中 包 含 的 参 数 。 通 常 在 创 建 组 件 工 程 图 的 同 时 ， 包 含 一 个 材 料 报 表 。 在Pro/ENGINEER 中 文 环 境 下 ， 应 用 Pro/REPORT 的 功 能 ， 再 加 上 用 户 设 计 时 ， 设 定 一 些 特 定 的参 数 ， 则 可 以 自 动 生 成 符 合 企 业 标 准 的 明 细 表 。 Pro/REPORT 是 Pro/ENGINEER 的 一 个 选 项 模 块 ， 它 提 供 了 一 个 将 字 符 、 图 形 、 表 格 和数 据 组 合 在 一 起 以 形 成 一 个 动 态 报 告 的 功 能 强 大 的 格 式 环 境 。它 能 使 用 户 很 方 便 地 生 成 自 己的 材 料 报 表 （ BOM）， 并 可 根 据 数 据 的 多 少 自 动 改 变 表 格 的 大 小 。 功 能 包 括 ： 1． 在 报 告 中 附 加 视 图 。 2． 填 写 报 告 的 键 盘 提 示 参 数 。 3． 应 用 数 据 的 特 殊 显 示 。 4． 所 需 数 据 的 筛 选 和 分类。 5． 显 示 /不显 示 的 双重记录项 。 2 绘图 格 式 、 标 题栏和 明 细 表 的 设 定 利用 Pro/ENGINEER 软件 中 的 Pro/REPORT 模 块 ， 可 以 创 建 绘图 格 式 文 件 （ Format） 并自 动 生 成 明 细 表 ， 通 常 是 将 一 个 定 制 的 表 格 置于Format 中 ， 作 为标 题栏。 在 设 计 装 配 体或零 件 的 工 程 图 时 ， 直接调用 这个 Format 即 可 。 由于在 Format 中 ， 图 幅的 大 小 是 不可 改 变 的 ，因此用 户 需 要建 立几个 不同 幅面的Format， 如A0、 A1、 A2 . . .， 建 议取名为A0-asm、A1-asm……， 创 建 Format 是 一 劳永逸的 事， 一 旦完成 后存入标 准 目录下 的 Format 目录中 ，供 所 有人员使 用 。 在config.pro 配 置选 项 中 有一 个Format_setup_file 项 ， 与绘图 配 置文 件 类似， 也可 以 对 format 定 制 过程 进行参 数 控制 。 2...
