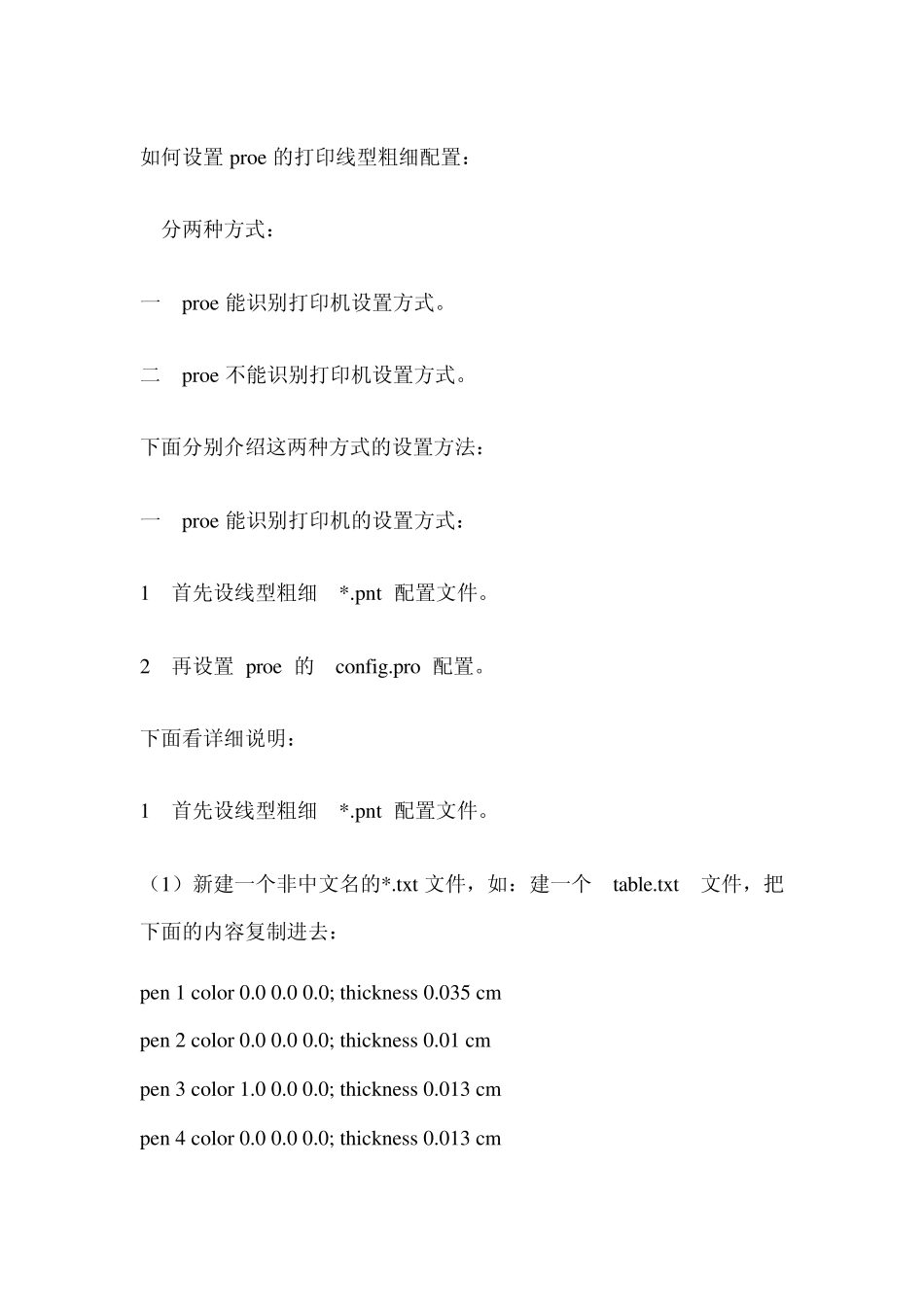

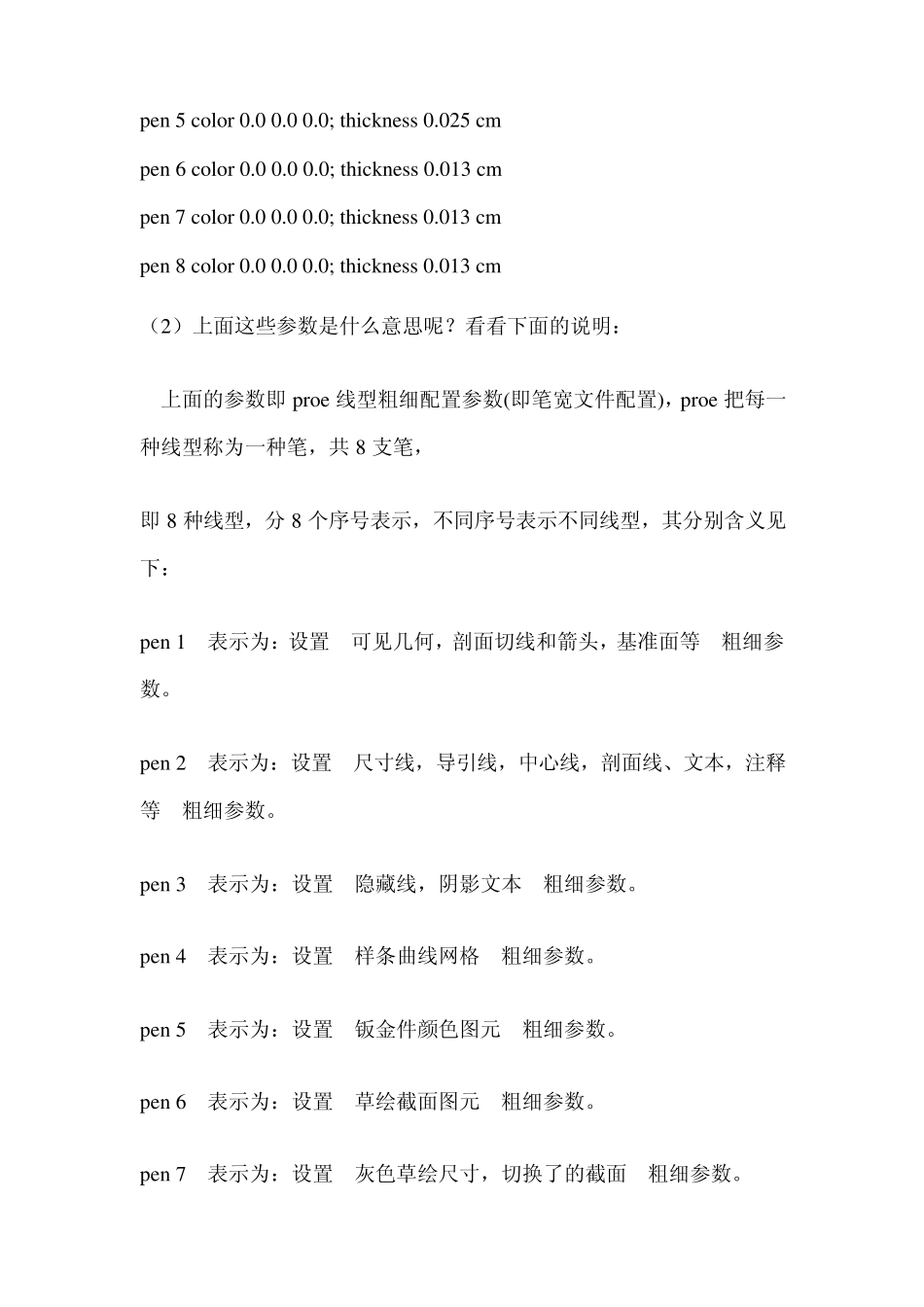

如何设置proe 的打印线型粗细配置： 分两种方式： 一 proe 能识别打印机设置方式。 二 proe 不能识别打印机设置方式。 下面分别介绍这两种方式的设置方法： 一 proe 能识别打印机的设置方式： 1 首先设线型粗细 *.pnt 配置文件。 2 再设置 proe 的 config.pro 配置。 下面看详细说明： 1 首先设线型粗细 *.pnt 配置文件。 （1）新建一个非中文名的*.tx t 文件，如：建一个 table.tx t 文件，把下面的内容复制进去： pen 1 color 0.0 0.0 0.0; thickness 0.035 cm pen 2 color 0.0 0.0 0.0; thickness 0.01 cm pen 3 color 1.0 0.0 0.0; thickness 0.013 cm pen 4 color 0.0 0.0 0.0; thickness 0.013 cm pen 5 color 0.0 0.0 0.0; thickness 0.025 cm pen 6 color 0.0 0.0 0.0; thickness 0.013 cm pen 7 color 0.0 0.0 0.0; thickness 0.013 cm pen 8 color 0.0 0.0 0.0; thickness 0.013 cm （2）上面这些参数是什么意思呢？看看下面的说明： 上面的参数即proe 线型粗细配置参数(即笔宽文件配置)，proe 把每一种线型称为一种笔，共8 支笔， 即8 种线型，分8 个序号表示，不同序号表示不同线型，其分别含义见下： pen 1 表示为：设置 可见几何，剖面切线和箭头，基准面等 粗细参数。 pen 2 表示为：设置 尺寸线，导引线，中心线，剖面线、文本，注释等 粗细参数。 pen 3 表示为：设置 隐藏线，阴影文本 粗细参数。 pen 4 表示为：设置 样条曲线网格 粗细参数。 pen 5 表示为：设置 钣金件颜色图元 粗细参数。 pen 6 表示为：设置 草绘截面图元 粗细参数。 pen 7 表示为：设置 灰色草绘尺寸，切换了的截面 粗细参数。 pen 8 表示为：设置 样条曲面网格 粗细参数。 以上内容，pen x 代表笔 x，对应的含义见上面说明。color 0.0 0.0 0.0代表笔的颜色， 后面三个数值分别是红色 R，绿色 G 和蓝色 B 的比例值，0~1，1 为最强。三个 0 也就是黑色。 Thickness 0.035 cm 代表这支笔的宽度(即线型宽度)是 0.035cm。如果打印黑白图，color 全设为0 就 OK。 （3）OK，上面参数复制进去后保存 table.txt 文件。保存后把后缀名改为 table.pnt 即完成。 2 再设置 proe 的 config.pro 配置。 （1）看下： pen_table_file D:\xxx\xxx\table.pnt 设置proe ...
