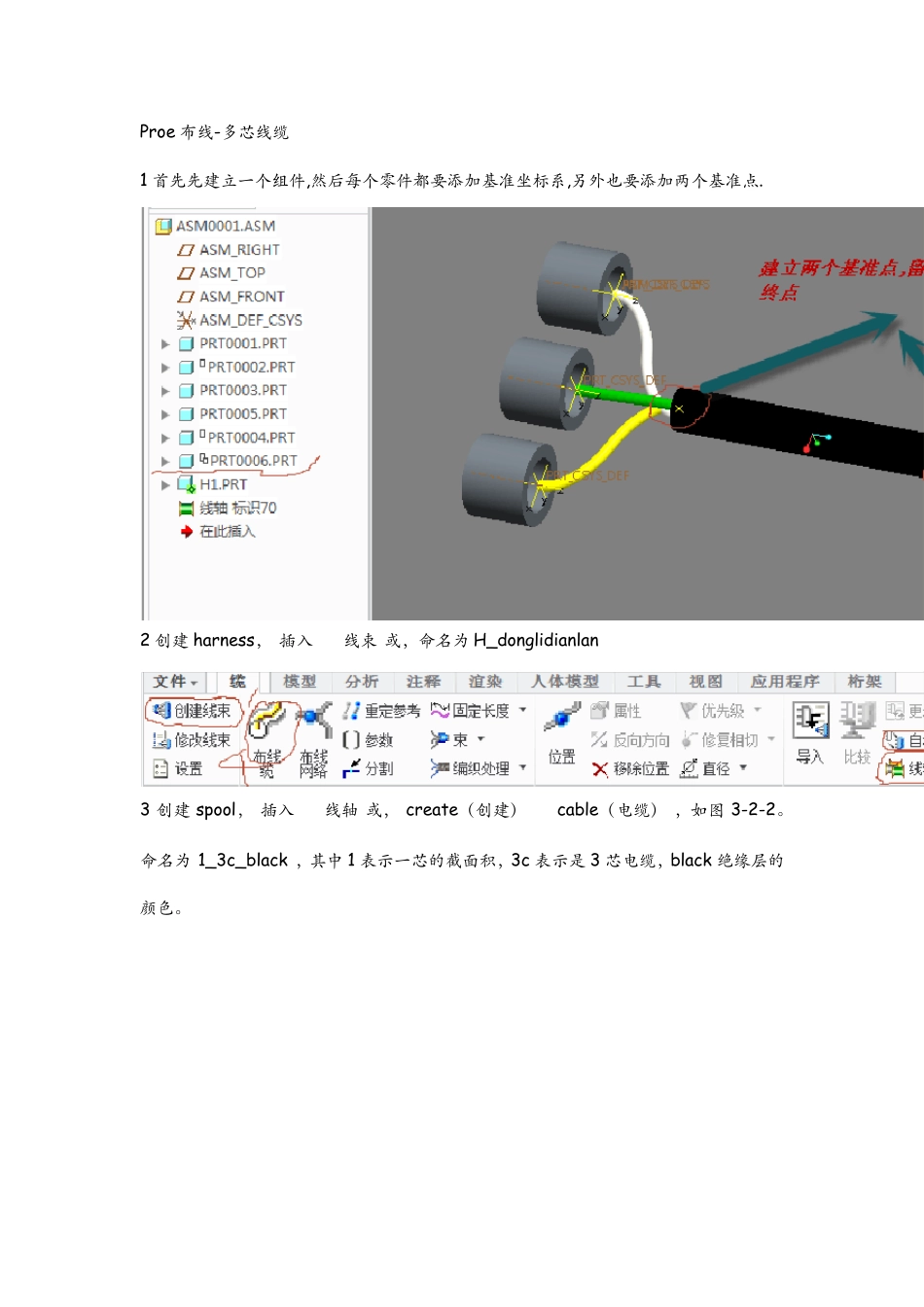

Proe 布线-多芯线缆 1 首先先建立一个组件,然后每个零件都要添加基准坐标系,另外也要添加两个基准点. 2 创建 harness，“插入——线束”或，命名为 H_donglidianlan 3 创建 spool，“插入——线轴”或，“create（创建）——cable（电缆）”，如图 3-2-2。命名为“1_3c_black”，其中 1 表示一芯的截面积，3c 表示是 3 芯电缆，black 绝缘层的颜色。 在电气参数对话框中，选择列，将 colour 和 num_conductor 加入显示中，图 3-2-3。确定，返回电气参数对话框。 注意:color 这一选项颜色只有几种,这几种颜色必须和视图中得颜色名必须完全一致,一般 proe5.0、creo 颜色命名 ptc-std-xxx,必须修改后才可以对应,然后建出来的线缆才可以正确显示颜色. 修改参数 colour 为 black，num_conductor 为 3（意思为几根电缆），直径为 16。当设置完 num_conductor 为 3 后，导线命令变为可选，我们选导线，如下图。 然后选择视图——列，将 colour、thickness、min_bend_radius 加入显示栏，确定后修改值，如下图。 （4）定义零件为可接电缆的连接件。“工具——元件——指定”，选择,图3-2-1中的端子1。定义接入点，与单芯电缆的一致。不同的是在弹出端口类型时，我们选择round（倒圆角）选项，什么意思上面已经讲过。聪明的你会发现，当我们建立单芯电缆时，选用的接入点为w ire（线），而多芯电缆时选用的是round（倒圆角），那么扁平线时，定义零件接入点时，就应该选用flat（平整）了，这在第三实例中将会用到, 将其他5个端子以相同的方式定义。 (5) 布线。“插入——布线电缆”或，弹出布线对话框. 其中cable_1是指被外皮保护部分的电缆,它的起始点需要建立相应的点来定义位置，cable_1:1等是指被剥皮部分的三根电缆. 绝缘线:添加位置-基准点 白、绿、黄芯线—坐标系
