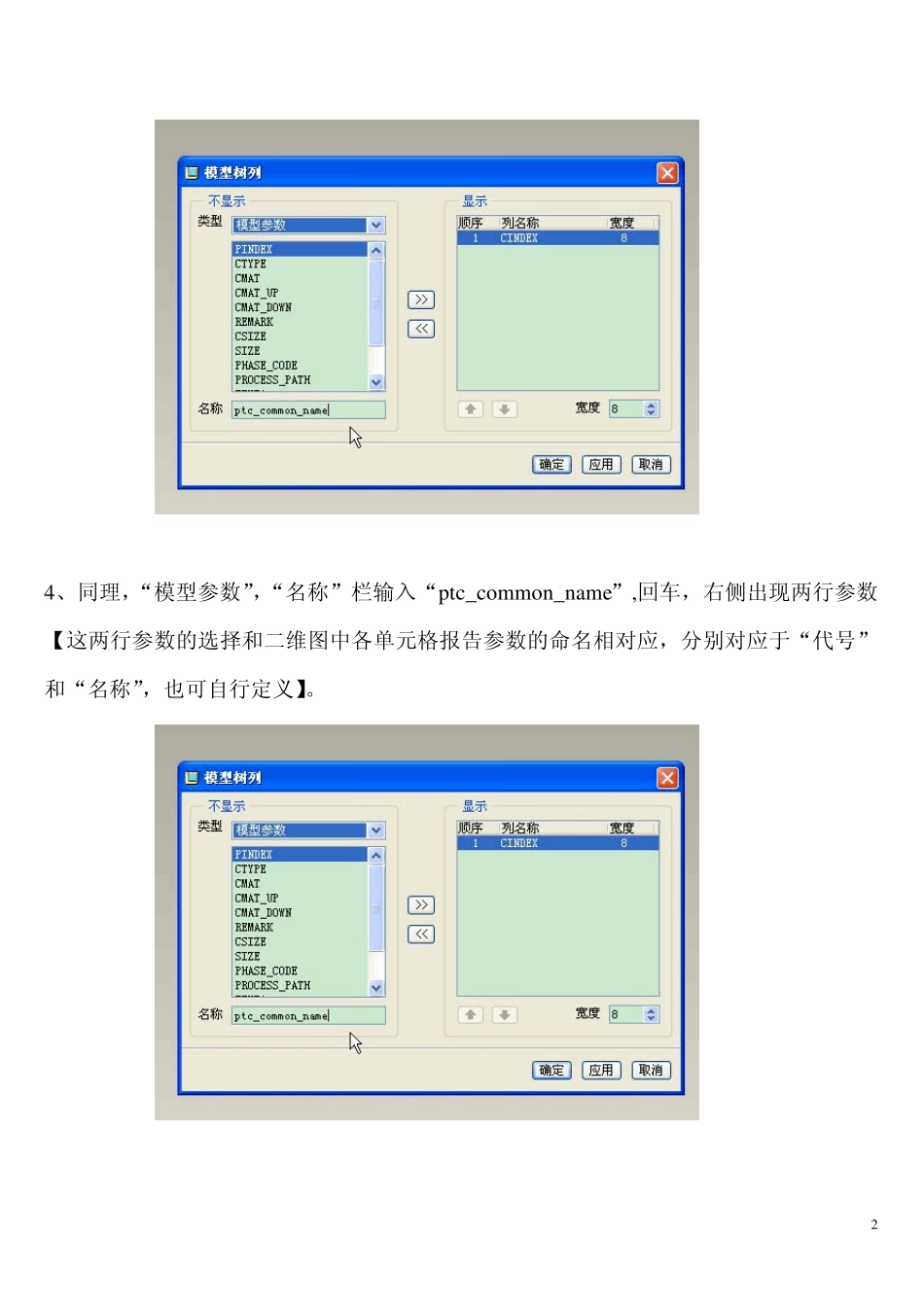

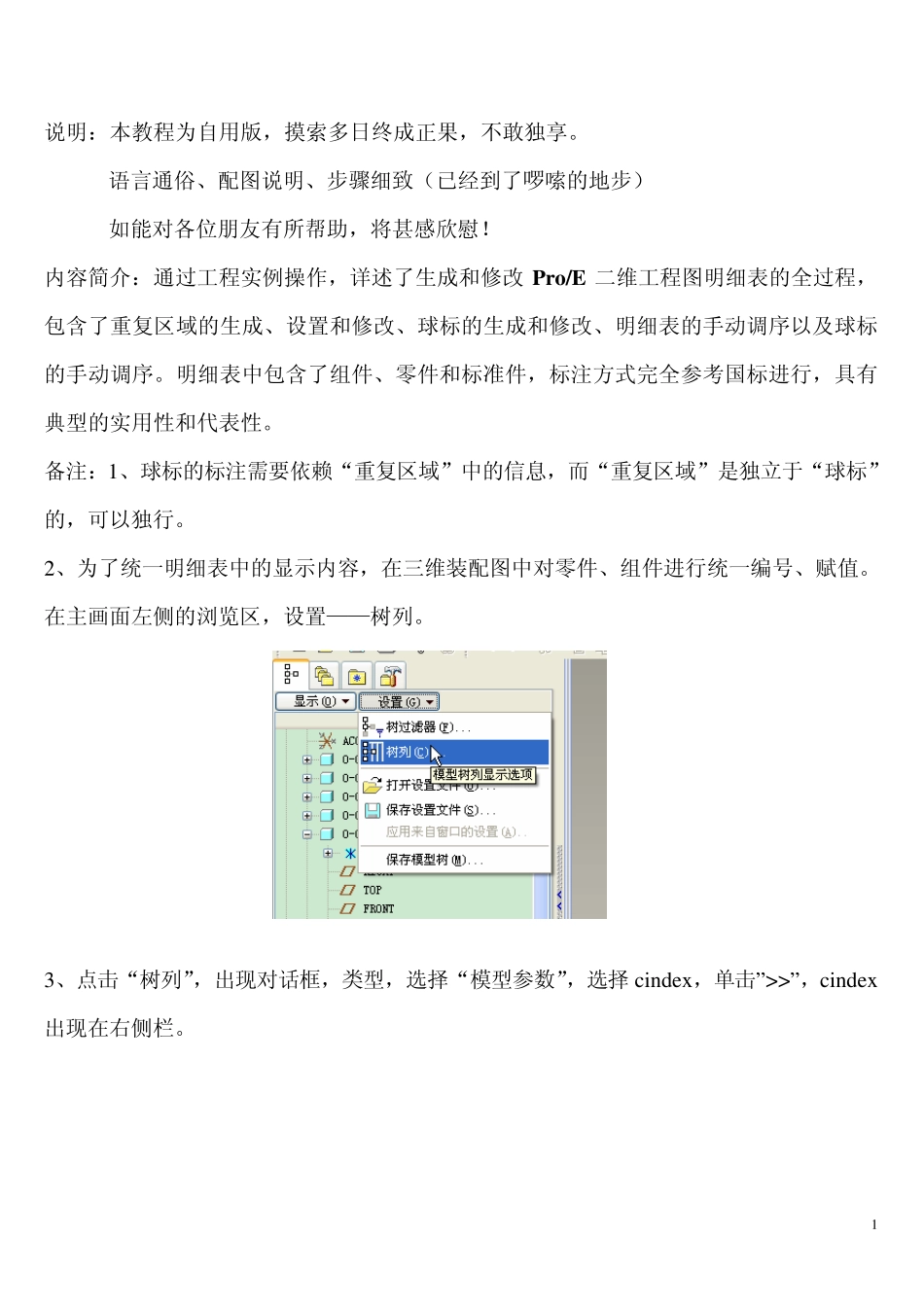

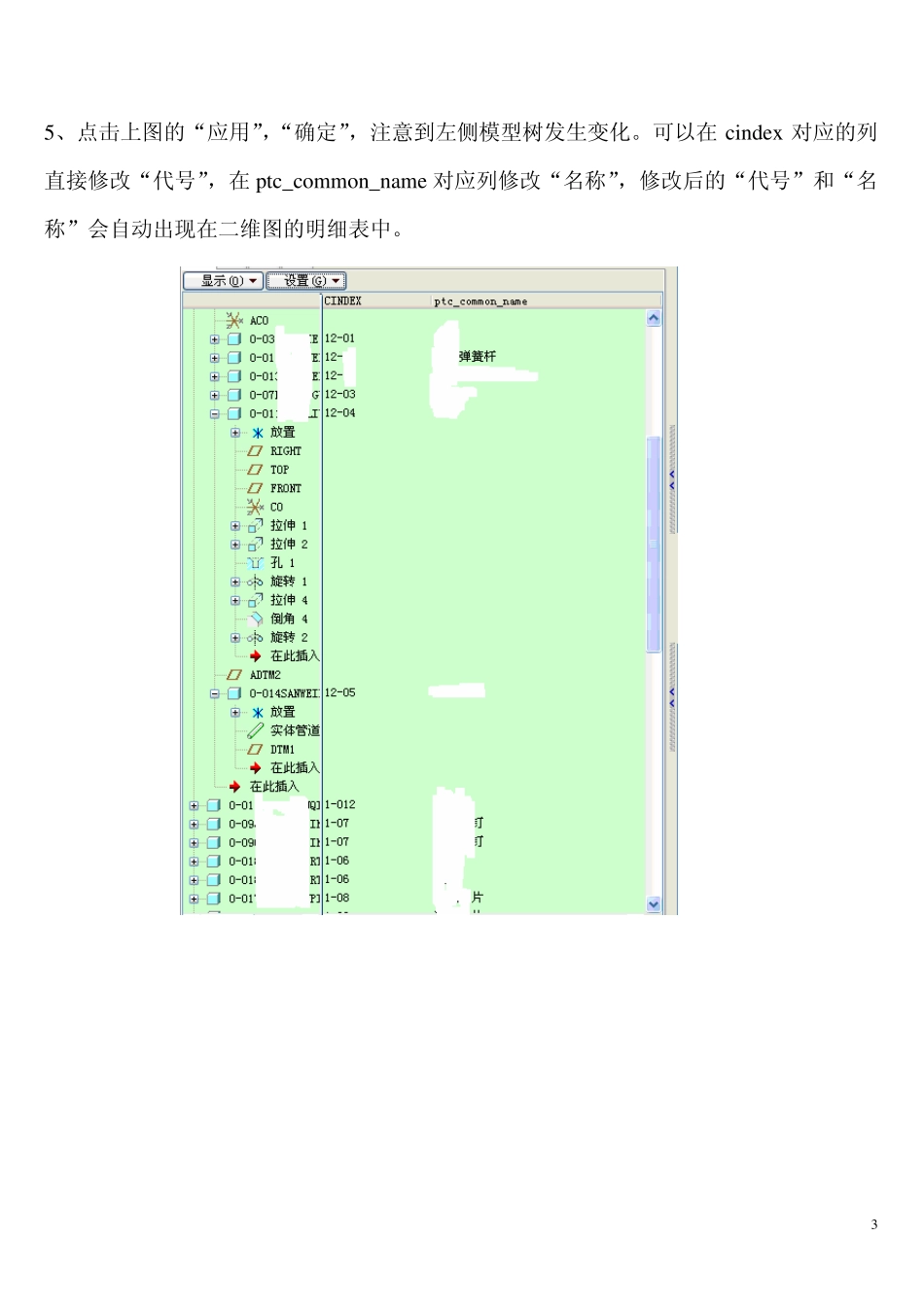

说明：本教程为自用版，摸索多日终成正果，不敢独享。 语言通俗、配图说明、步骤细致（已经到了啰嗦的地步） 如能对各位朋友有所帮助，将甚感欣慰！ 内容简介：通过工程实例操作，详述了生成和修改 Pro/E 二维工程图明细表的全过程，包含了重复区域的生成、设置和修改、球标的生成和修改、明细表的手动调序以及球标的手动调序。明细表中包含了组件、零件和标准件，标注方式完全参考国标进行，具有典型的实用性和代表性。 备注：1、球标的标注需要依赖“重复区域”中的信息，而“重复区域”是独立于“球标”的，可以独行。 2、为了统一明细表中的显示内容，在三维装配图中对零件、组件进行统一编号、赋值。在主画面左侧的浏览区，设置——树列。 3、点击“树列”，出现对话框，类型，选择“模型参数”，选择 cindex，单击”>>”，cindex出现在右侧栏。 1 4、同理，“模型参数”，“名称”栏输入“ptc_common_name”,回车，右侧出现两行参数【这两行参数的选择和二维图中各单元格报告参数的命名相对应，分别对应于“代号”和“名称”，也可自行定义】。 25、点击上图的“应用”，“确定”，注意到左侧模型树发生变化。可以在 cindex 对应的列直接修改“代号”，在 ptc_common_name 对应列修改“名称”，修改后的“代号”和“名称”会自动出现在二维图的明细表中。 3Pro/E BOM 球标使用教程（自用版） 航天十八所 伺服阀事业部 李伟 010-6838 2423 1 、 从三维装配图建立二维装配图之后，如下图（此时尚未建立具体的二维图，但相应的组件、零件、标准件信息已经导入，所以，模板设好的“重复区域”会自动填入相关信息【如果模板没有建立“重复区域”，需要自建表格，然后直接跳到第4 步继续】） 2 、 由于原模板的“重复区域”建立比较混乱，而且过滤器设置比较混乱，建议删除原有的“重复区域”。步骤：菜单栏“表”——重复区域，出现“重复区域”的菜单选择，选择“移除”——“选出区域”，选择明细表中原有的重复区域，如下图所示（或者直接选择“所有区域”直接全部删除原有“重复区域”） 4 3、 选出表中含有文字的单元格（不包含明细表最下一行的表头啊），可拉框选择，右键，删除文本内容，至此明细表一片空白，从里到外。 4、 建立自用版“重复区域”，步骤：表——重复区域——添加，左键单击第一行最左侧单元格，出现小圆圈，再单击第一行最右侧单元格（有时需要双击，看到出现提示小圆圈就 O K ...
