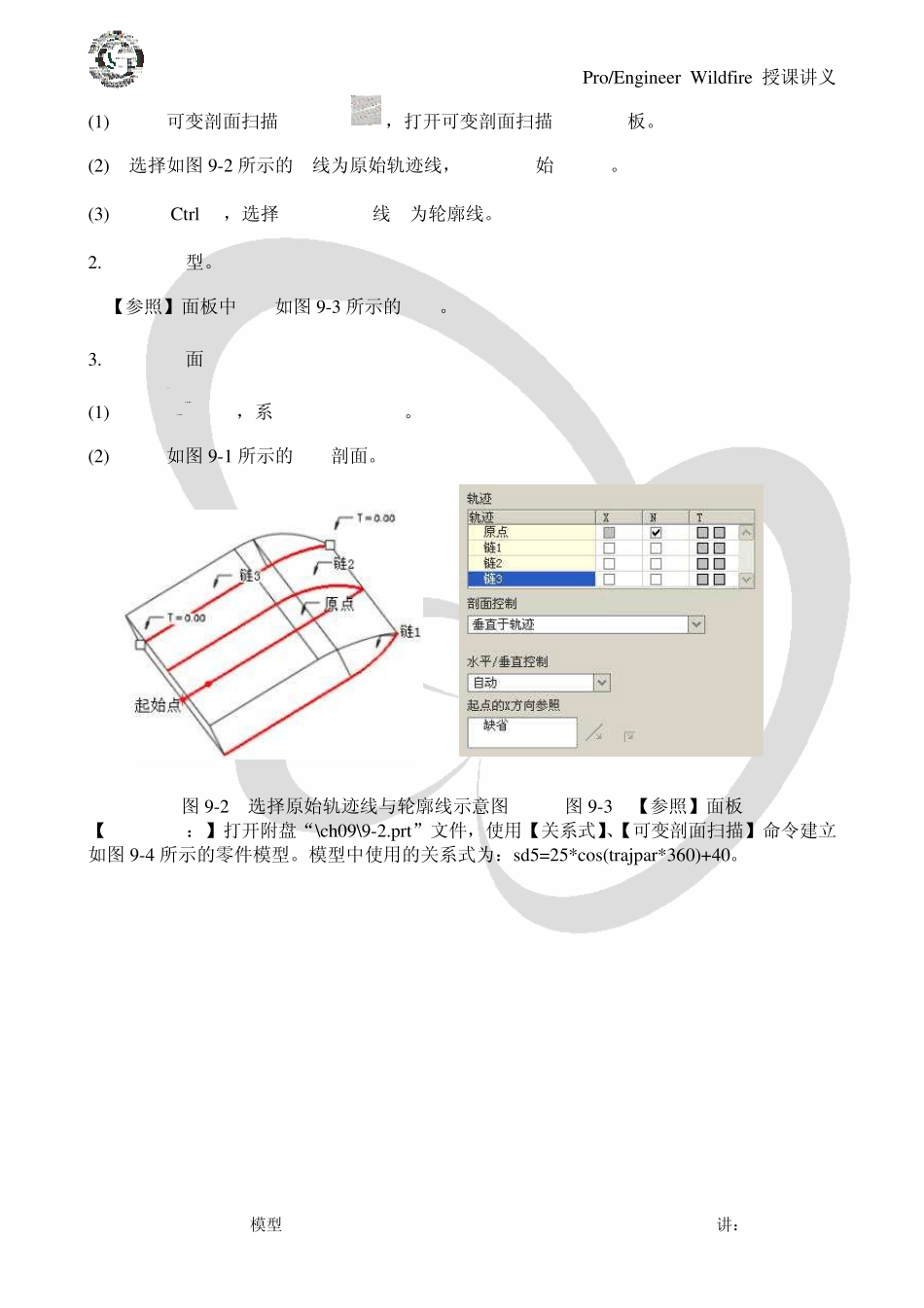

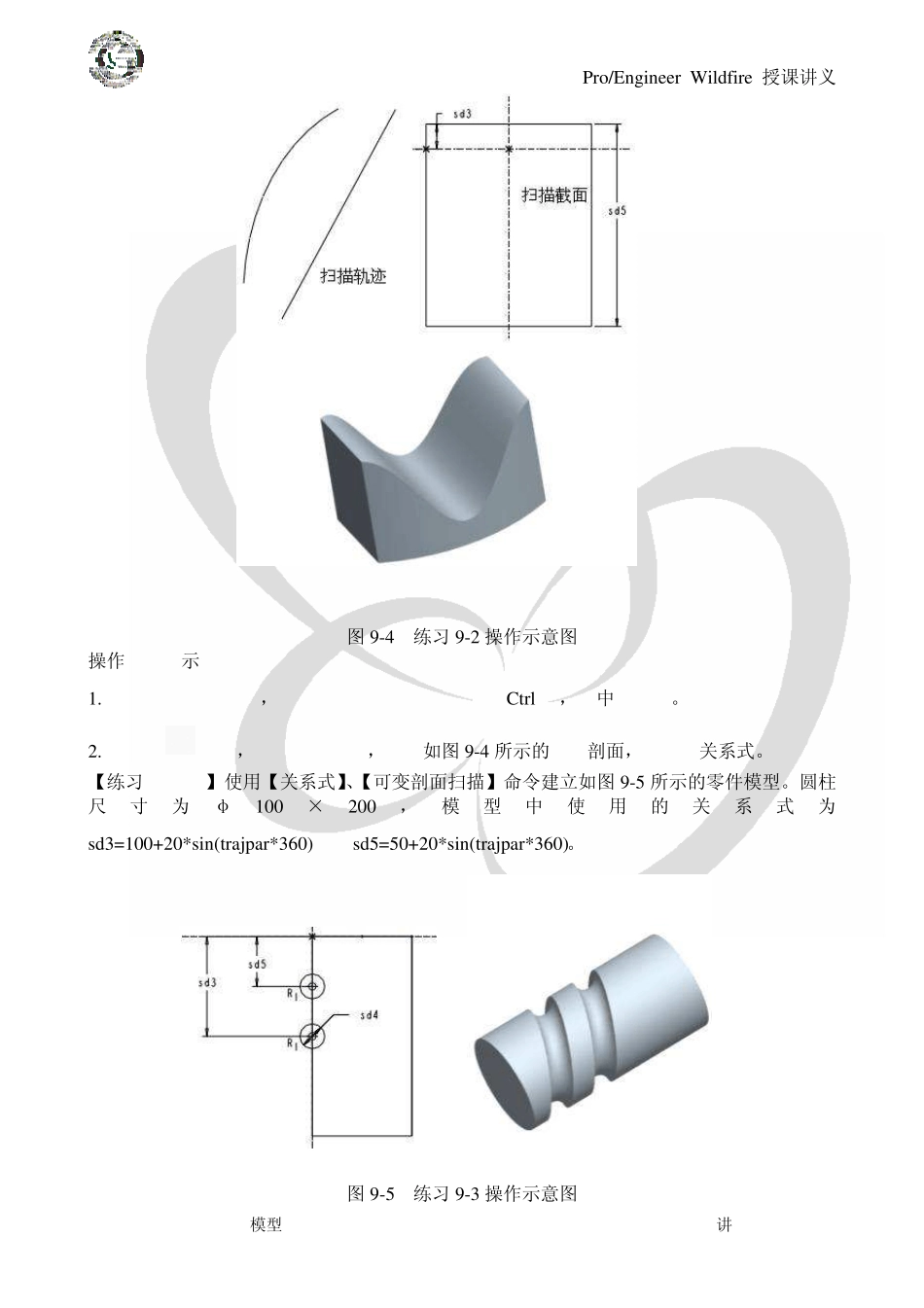

Pro/Engineer Wildfire 授 课 讲 义 第 5章 高 级 实 体 模 型 1 主讲 ：胡光明 第5 章 高 级 实 体 模 型 使 用 Pro/E 提 供 的 一 系 列 高 级 实 体 特 征 建 模 工 具 可 建 立 较 为 复 杂 的 模 型 。 本 课 重 点 练 习 如 下 内 容 。 • 建 立 可 变 剖 面 扫 描 特 征 。 • 建 立 扫 描 混合特 征 。 • 建 立 三 维扫 描 特 征 。 • 建 立 螺旋扫 描 特 征 。 • 建 立 剖 面 混合到表面 特 征 。 • 建 立 两面 之间混合特 征 。 一 、可 变 剖 面 扫 描 【 可 变 剖 面 扫 描 】 命 令 用 于 建 立 剖 面 不 相 同 的 模 型 ， 绘 制 的 剖 面 将 沿 着 轨 迹 线 和 轮 廓 线 进 行扫 描 操 作 。 剖 面 的 形 状 大 小 将 随 着 轨 迹 线 和 轮 廓 线 的 变 化 而 变 化 。 可 选 择 现 有 基 准 曲 线 作 为轨 迹 线 或 轮 廓 线 ， 也 可 在 构 造 特 征 时 绘 制 轨 迹 线 或 轮 廓 线 。 有 三 种 可 变 剖 面 控 制 形 式 供 用 户选 择 。 • 垂直于 轨 迹 ：剖 面 垂直于 选 择 的 轨 迹 ， 该项为 系 统默认的 选 项。 • 垂直于 投影：剖 面 垂直于 原始轨 迹 线 在 方向参照上的 投影。 • 恒定的 法向：剖 面 的 垂直方向与选 择 的 方向参照平行 。 【 练 习 9-1】： 打开附盘“\ch09\9-1.prt”文件， 使 用 【 可 变 剖 面 扫 描 】 命 令 建 立 如 图 9-1 所示的 模 型 。 图 9-1 练 习 9-1 操 作 示意图 操 作 步骤提 示 1. 选 择 轨 迹 线 。 Pro/Engineer Wildfire 授课讲义 第 5章 高级实体模型 2 主讲：胡光明 (1) 单击可变剖面扫描工具按钮，打开可变剖面扫描特征操控板。 (2) 选择如图9-2 所示的曲线为原始轨迹线，并确定起始点位置。 (3) 按下 Ctrl 键，选择其它三条曲线作为轮廓线。 2. 设置类型。 在【参照】面板中进行如图9-3 所示的设置。 3. 草绘截面 (1) 单击按钮，系统进入草绘状态。 (2) 绘制如图9-1 所示的矩形剖面。 图9-2 选择原始轨迹线与轮廓线示意图 图9-3 【参照】面板 【练习 9-2】： 打开附盘“\ch...
