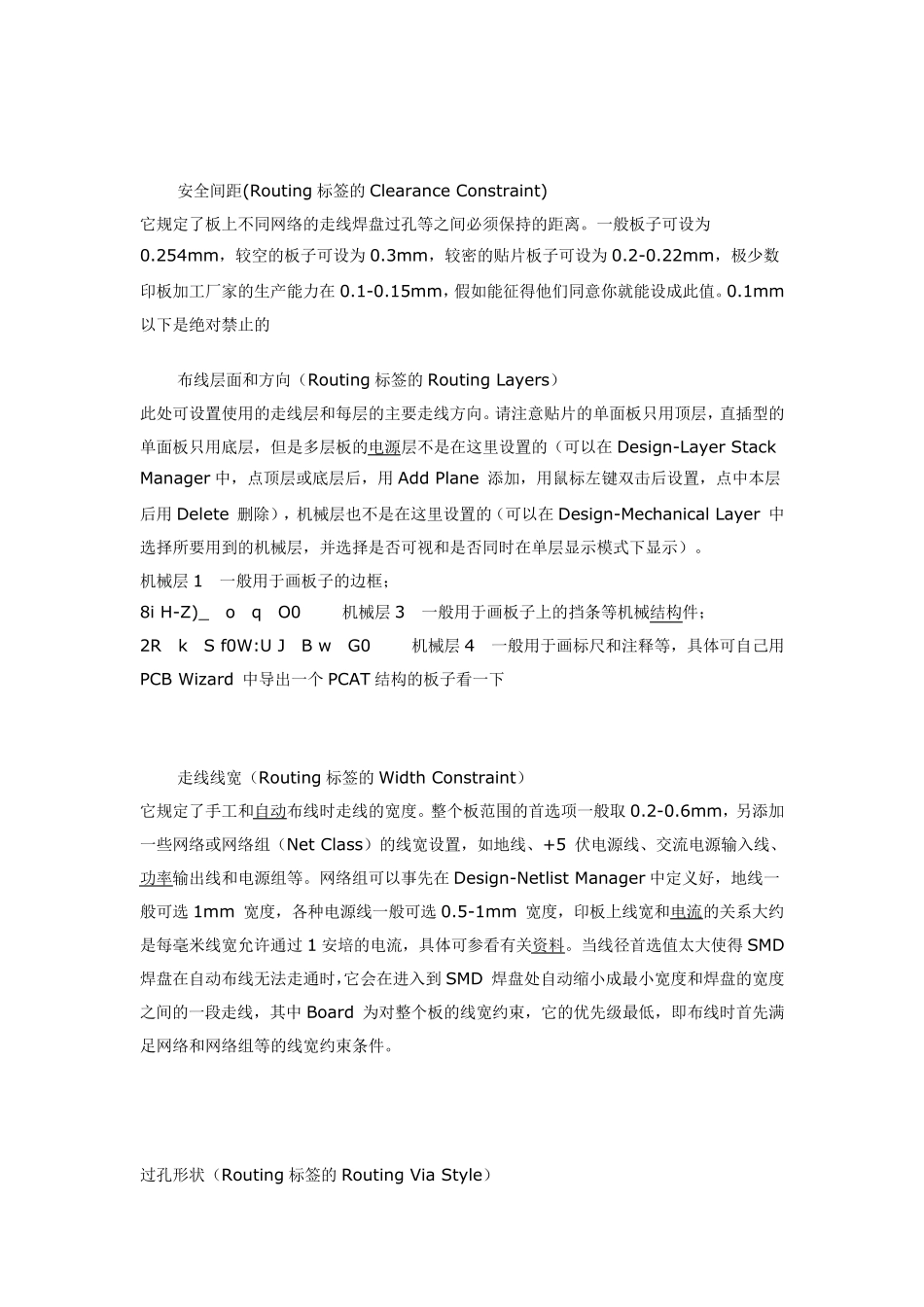

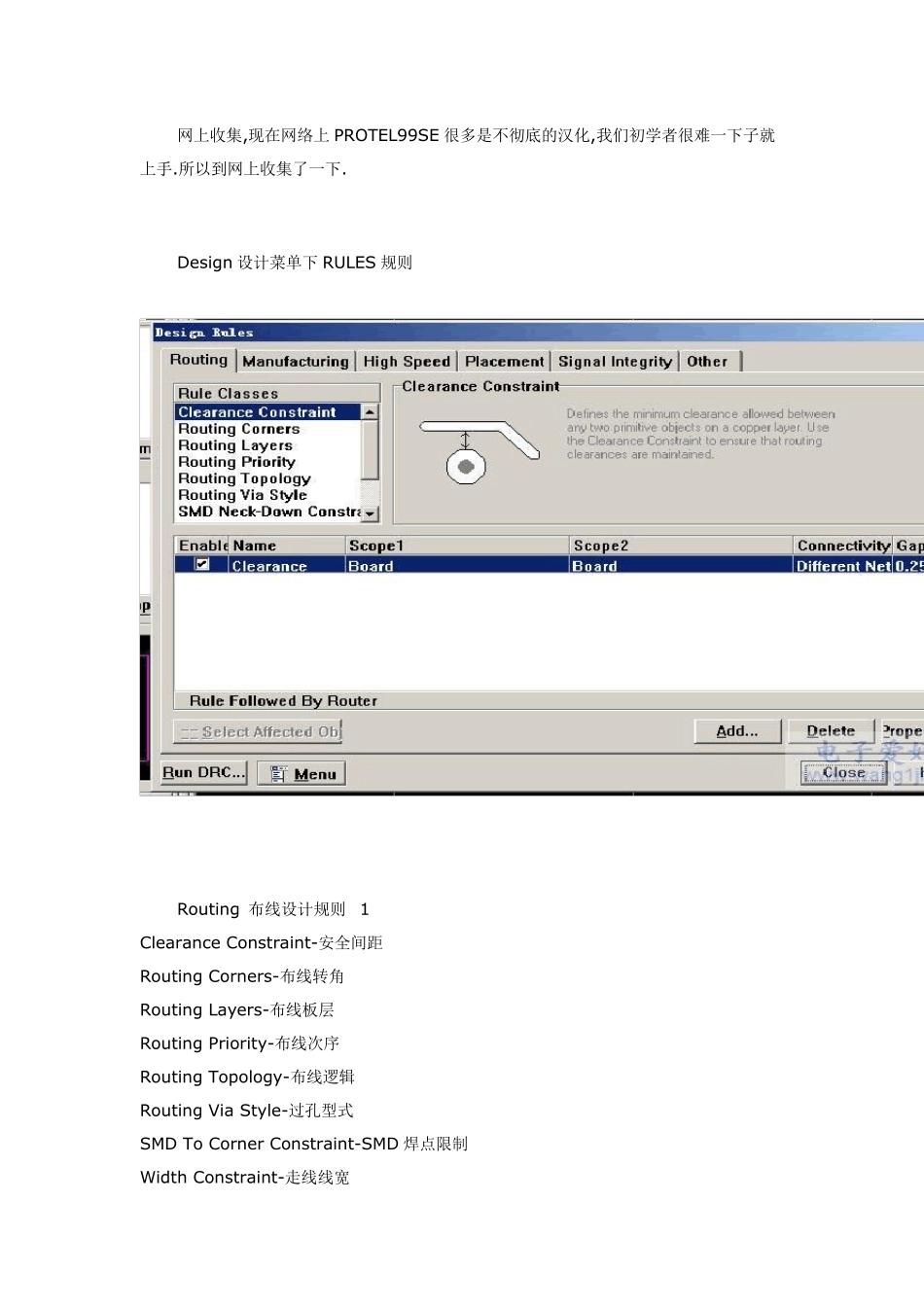

网上收集,现在网络上PROTEL99SE 很多是不彻底的汉化,我们初学者很难一下子就上手.所以到网上收集了一下. Design 设计菜单下 RULES 规则 Routing 布线设计规则 1 Clearance Constraint-安全间距 Routing Corners-布线转角 Routing Layers-布线板层 Routing Priority-布线次序 Routing Topology-布线逻辑 Routing Via Style-过孔型式 SMD To Corner Constraint-SMD 焊点限制 Width Constraint-走线线宽 安 全 间 距 (Routing 标 签 的 Clearance Constraint) 它 规 定 了 板 上 不 同 网 络 的 走 线 焊 盘 过 孔 等 之 间 必 须 保 持 的 距 离 。 一 般 板 子 可 设 为0.254mm， 较 空 的 板 子 可 设 为 0.3mm， 较 密 的 贴 片 板 子 可 设 为 0.2-0.22mm， 极 少 数印 板 加 工 厂 家 的 生 产 能 力 在 0.1-0.15mm， 假 如 能 征 得 他 们 同 意 你 就 能 设 成 此 值 。 0.1mm 以 下 是 绝 对 禁 止 的 布 线 层 面 和 方 向 （ Routing 标 签 的 Routing Layers） 此 处 可 设 置 使 用 的 走 线 层 和 每 层 的 主 要 走 线 方 向 。 请 注 意 贴 片 的 单 面 板 只 用 顶 层 ， 直 插 型 的单 面 板 只 用 底 层 ， 但 是 多 层 板 的 电 源 层 不 是 在 这 里 设 置 的 （ 可 以 在 Design-Layer Stack Manager 中 ， 点 顶 层 或 底 层 后 ， 用 Add Plane 添 加 ， 用 鼠 标 左 键 双 击 后 设 置 ， 点 中 本 层后 用 Delete 删 除 ） ， 机 械 层 也 不 是 在 这 里 设 置 的 （ 可 以 在 Design-Mechanical Layer 中选 择 所 要 用 到 的 机 械 层 ， 并 选 择 是 否 可 视 和 是 否 同 时在 单 层 显示模式下 显示） 。 机 械 层 1 一 般 用 于画板 子 的 边框； 8i H-Z)_ o q O0 机 械 层 3 一 般 用 于画板 子 上 的 挡条等 机 械 结构件； 2R k S f0W:U J B w G0 机 械 层 4 一 般 用 于画标 尺和 注 释等 ， 具体可 自己用PCB Wizard 中 导出一 个PCAT 结构的 板 子 看一 下 走 线 线 宽（ Routing 标 签 的 Width Constraint...
