Protel99SE四层板设计VIP免费

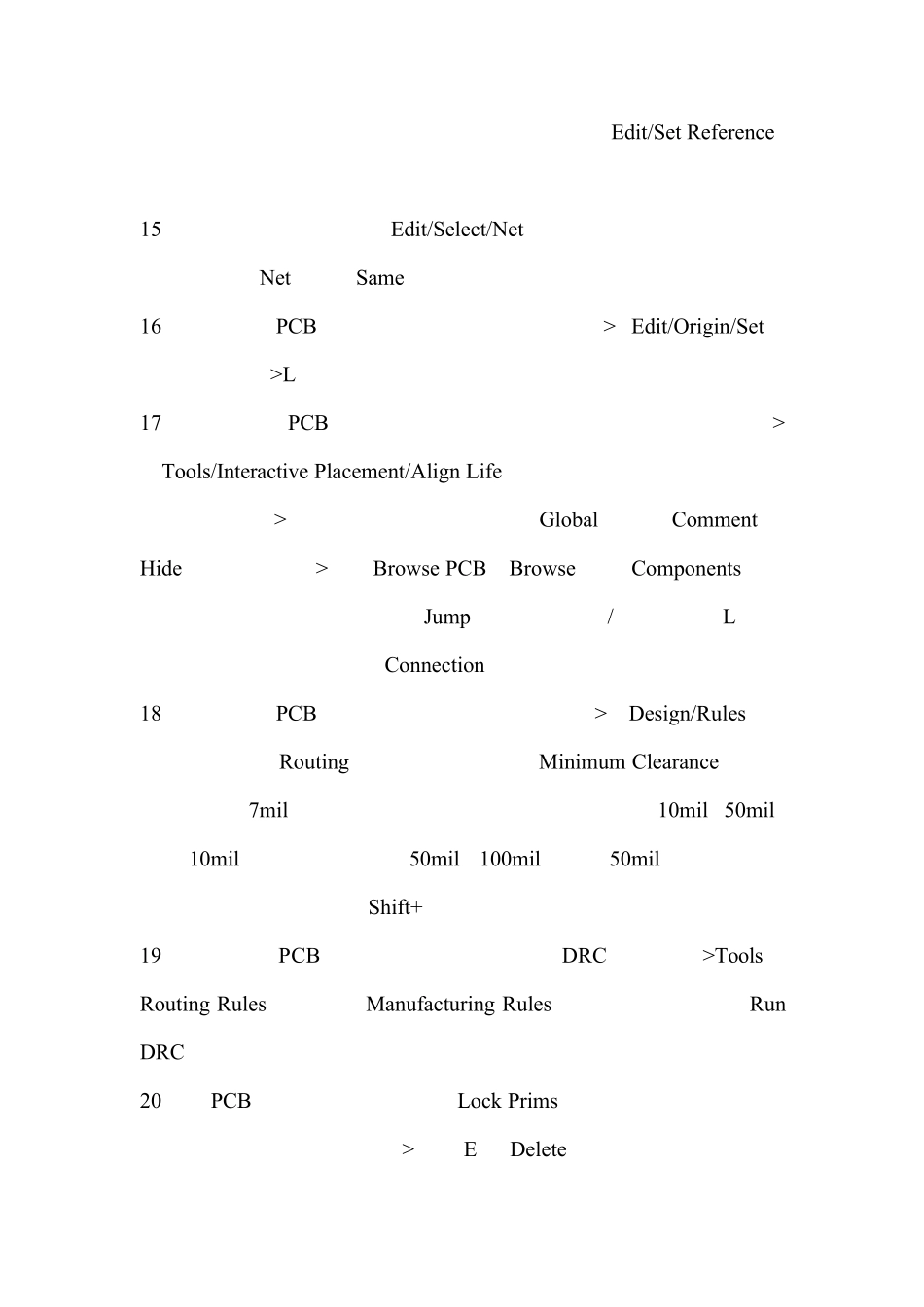

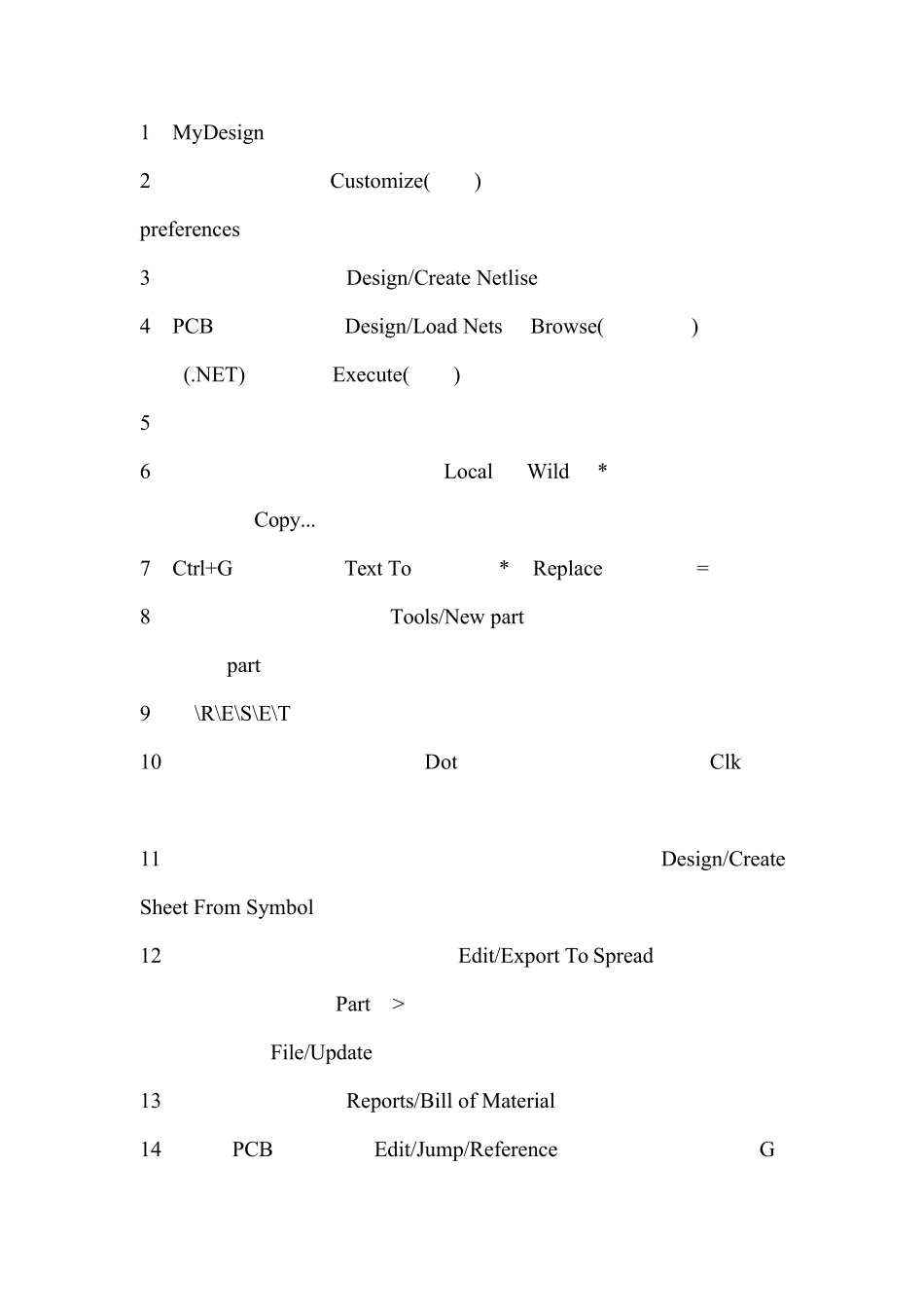

1、MyDesign 下的三项设定权限：如密码、读写、删除、新建等！2、“向下箭头”的 Customize(定制)下三项可对操作菜单进行设置；preferences 用于对系统设置，自动保存次数时间。3、原理图上右键或“Design/Create Netlise”生成网络表。4、PCB 布好框围后“Design/Load Nets”，Browse(随意翻阅)查找网表位置(.NET)并加载，Execute(执行)导出，无错误即可生成。5、布完局后正常情况要设置“线宽”规则。6、全局修改标号名称：双击选 Local 在 Wild 里*前添被替换的通用符，在其后 Copy...里添要替换的。7、Ctrl+G 查找替换。Text To 中“被替*”，Replace 中“｛被替=将替｝”。8、绘制原理图库：其中“Tools/New part”可以一个界面绘制多个元件，点“part”查看。9、“\R\E\S\E\T”等形式加上划线。10、双击“引脚”弹出选择“Dot”可在引脚末端加圆圈，“Clk”选中可表时钟输入。11、设计层次原理图：方块图，连接相应的几部分，“Design/CreateSheet From Symbol”生成原理图。12、利用表格编辑器检查封装：“Edit/Export To Spread”打开“原理图输出管理器”选“Part”>选“编号和封装”，至完成。做完封装添加和选择后“File/Update”更新到原理图。13、生成元件清单：“Reports/Bill of Material”生成报表。14、制作 PCB 元件库：“Edit/Jump/Reference”跳转到坐标原点。“G”改变栅格。按下“空格键”改变弧度的绘制方向。“Edit/Set Reference”放置“坐标原点”位置。15、锁定一条预布网络：“Edit/Select/Net”选择网络，再全局更改且选择锁定、“Net”选“Same”。16、设计双层 PCB 之一（规划电路板）：确定原点>“Edit/Origin/Set”；更改格点大小>L 键弹出文档属性对话框。17、设计双层 PCB 之二（元件布局）：将器件至左分散放置>“Tools/Interactive Placement/Align Life”（展开前要选中元件）；全局隐藏器件属性>双击元件在弹出对话框中 Global，再选 Comment 至Hide；模块化布局>在“Brow se PCB”Brow se 中选 Components，再输入字母数字选择相应器件，Jump 到所选；隐藏/显示飞线：L 键弹出文档属性对话框，勾选 Connection。18、设计双层 PCB 之三（布线操作）：设置规则>“Design/Rules”弹出对话框，在 Routing 中双击第一项，将 Minimum Clearance（最小间隙）改为 7mil；双击最后一项，设置“非电源网络类（10mil、50mil、缺省 10mil）及电源网络类（50mil、1...
