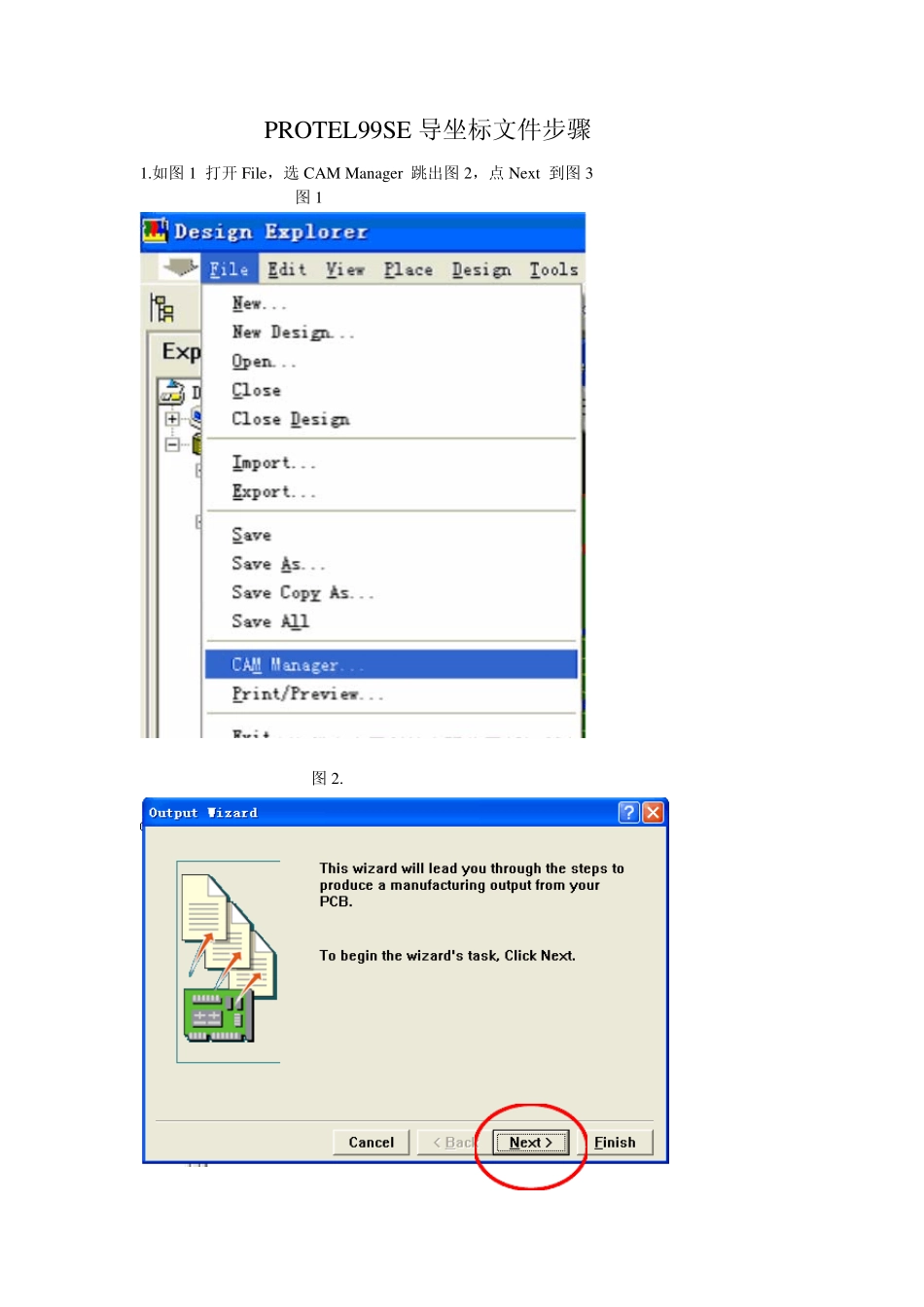

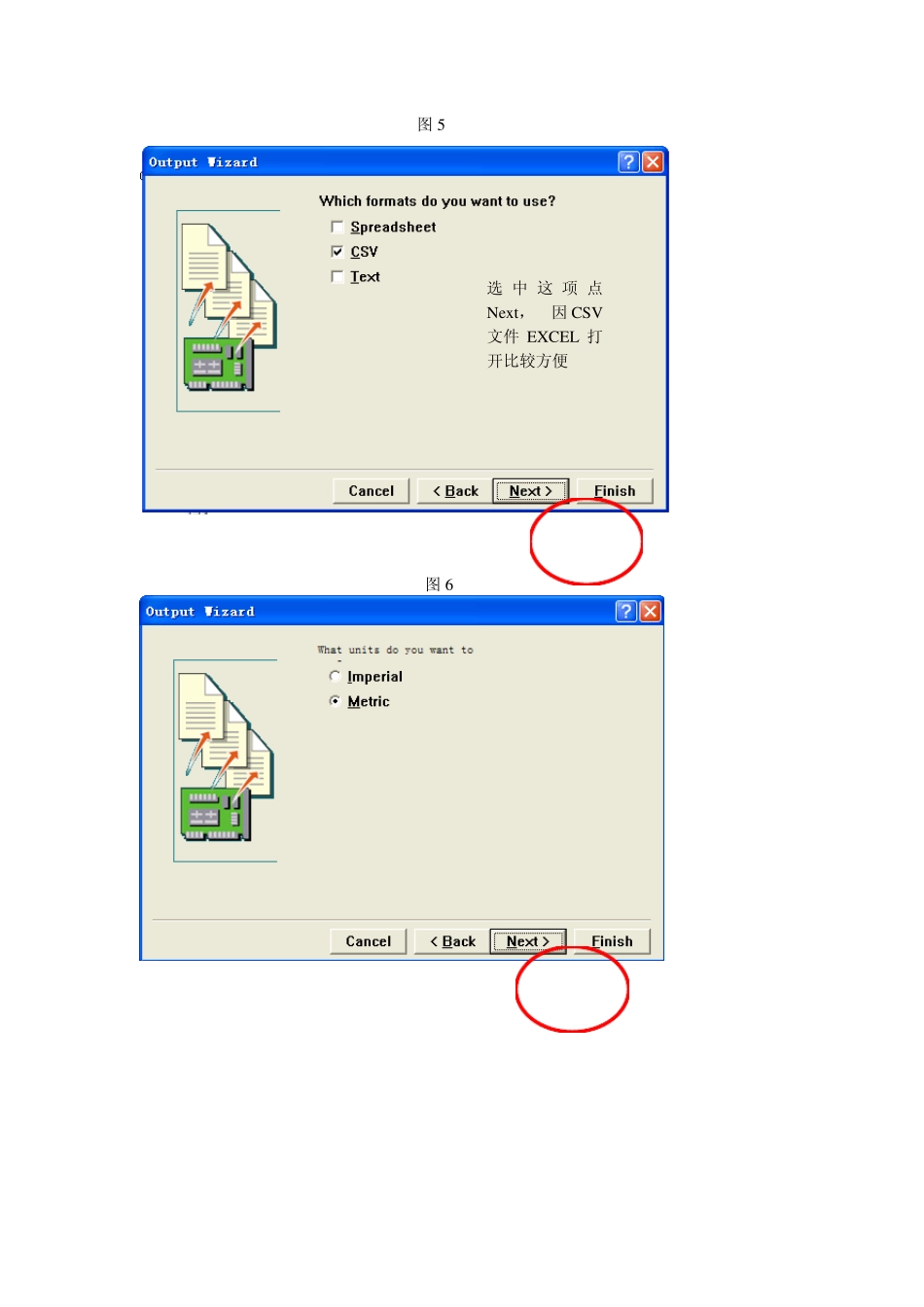

PROTEL99SE 导坐标文件步骤 1.如图1 打开File,选 CAM Manager 跳出图2,点 Nex t 到图3 图1 图2. 图3 图4 选中这项,后点 Nex t 图5 选中这项点Nex t, 因 CSV文件 EXCEL 打开比较方便 图6 图7 按Finish 跳到图8 界面 图8 如图9 选中Pick Place Ou tpu t 1 点鼠标右键,选 Generate CAM Files , 转到图10 图9 图1 0 最后如图1 1 选中坐标文件导出到你指定位置即可。 图 1 1
