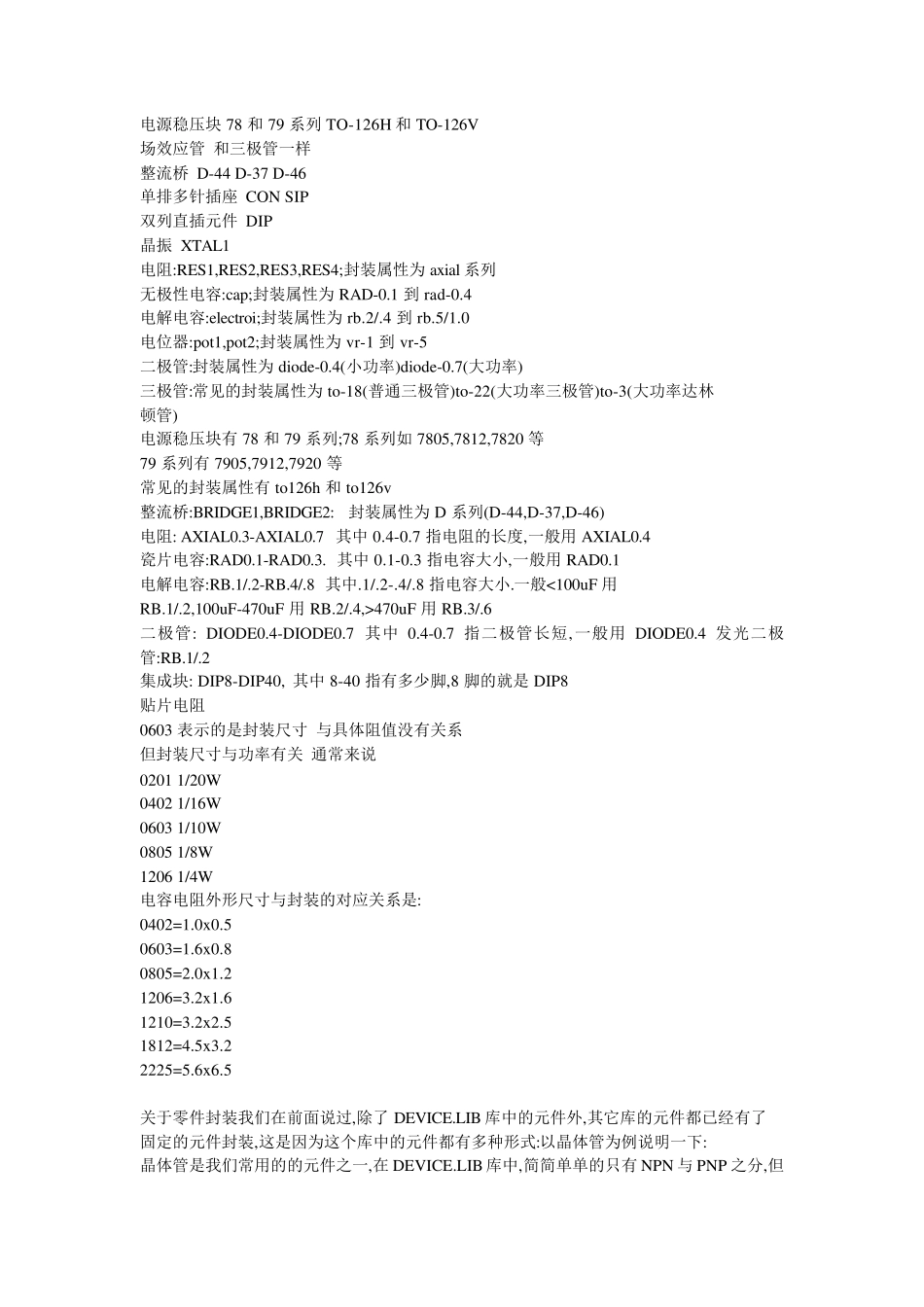

Protel DXP 元件库快速搜索 DXP2004下Miscellaneous Devices.Intlib 元件库中常用元件有： 电阻系列（res*） 排组（res pack*） 电感（inductor*） 电容（cap*，capacitor*） 二极管系列（diode*，d*） 三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*） 运算放大器系列（op*） 继电器（relay*） 8 位数码显示管（dpy*） 电桥（bri*bridge） 光电耦合器( opto* ，optoisolator ) 光电二极管、三极管（photo*） 模数转换、数模转换器（adc-8，dac-8） 晶振（xtal） 电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell） 天线（antenna） 保险丝（fuse*） 开关系列（sw*）跳线（jumper*） 变压器系列（trans*） （tube*） （scr） （neon） （buzzer） （coax） 晶振（crystal oscillator）的元件库名称是 Miscellaneous Devices.Intlib, 在 search 栏中输入 *soc 即可。 ########### DXP2004 下Miscellaneous connectors.Intlib 元件库中常用元件有： (con*，connector*) (header*) (MHDR*) 定时器NE555P 在库TI analog timer circit.Intlib 中 电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块78 和79 系列 TO-126H 和TO-126V 场效应管 和三极管一样 整流桥 D-44 D-37 D-46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 电阻:RES1,RES2,RES3,RES4;封装属性为 ax ial 系列 无极性电容:cap;封装属性为 RAD-0.1 到 rad-0.4 电解电容:electroi;封装属性为 rb.2/.4 到 rb.5/1.0 电位器:pot1,pot2;封装属性为 v r-1 到 v r-5 二极管:封装属性为 diode-0.4(小功率)diode-0.7(大功率) 三极管:常见的封装属性为 to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林 顿管) 电源稳压块有 78 和79 系列;78 系列如 7805,7812,7820 等 79 系列有 7905,7912,7920 等 常见的封装属性有 to126h 和to126v 整流桥:BRIDGE1,BRIDGE2: 封装属性为 D 系列(D-44,D-37,D-46) 电阻: AXIAL0.3-AXIAL0.7 其中 0.4-0.7 指电阻的长度,一般用 AXIAL0.4 瓷片电容:RAD0.1-RAD0.3. 其中 0.1-0.3 指电容大小,一般用 RAD0.1 电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小.一般<100u F 用 RB.1/.2,100u F-470u F 用 RB.2/.4,>470u F...
