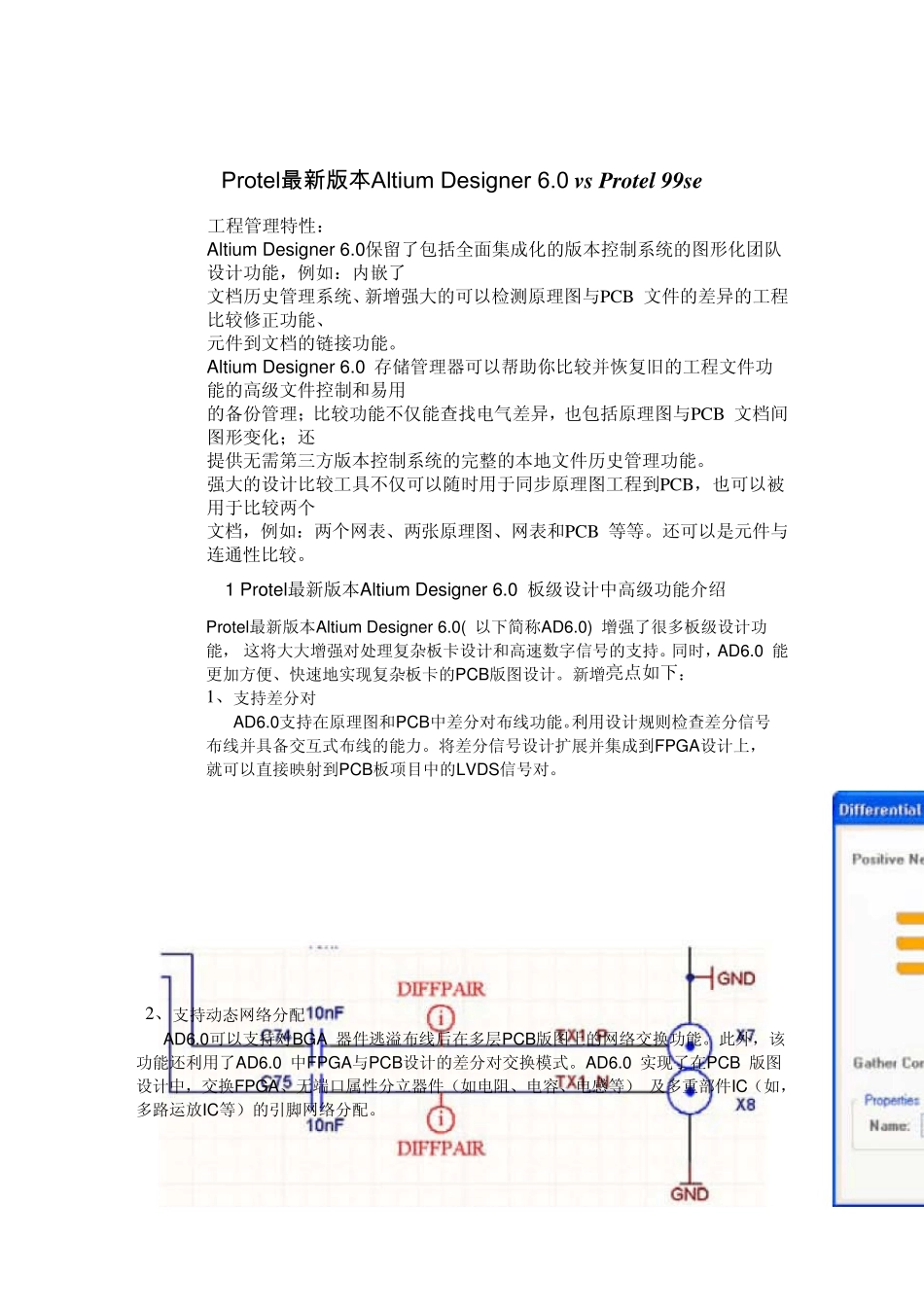

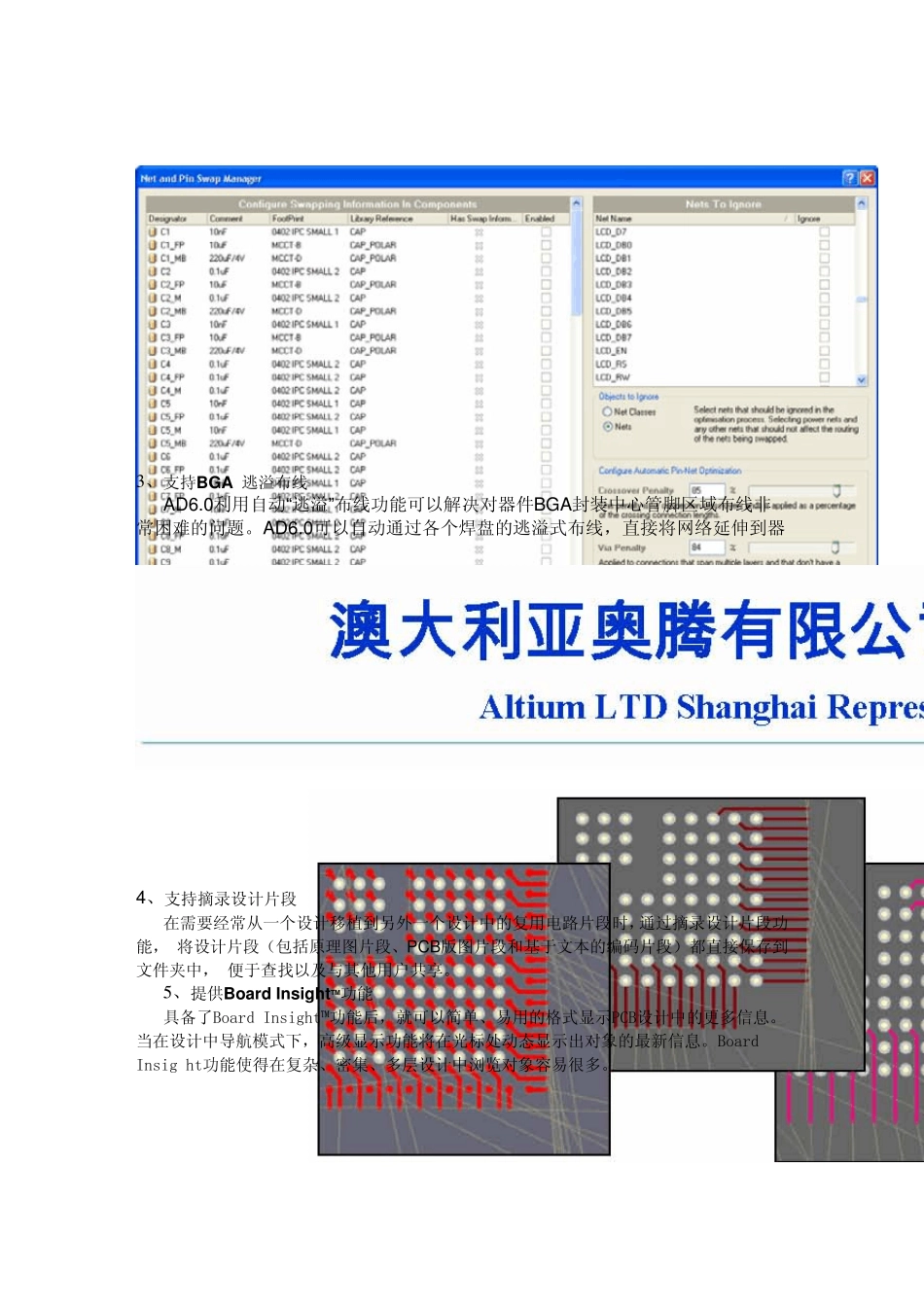

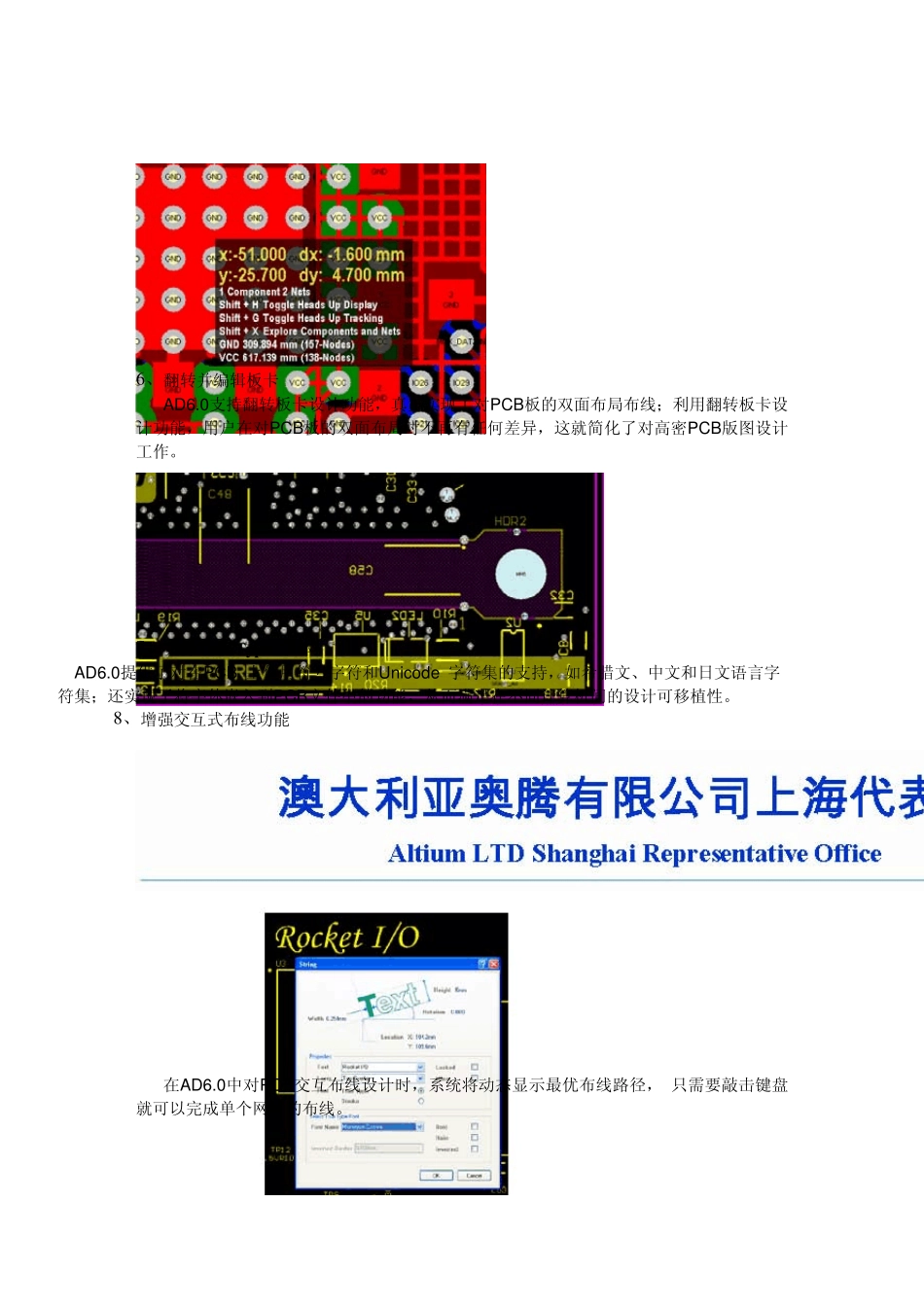

Protel最 新版本Altium Designer 6.0 v s Protel 99se 工程管理特性： Altiu m Designer 6.0保留了包括全面集成化的版本控制系统的图形化团队设计功能，例如：内嵌了 文档历史管理系统、新增强大的可以检测原理图与PCB 文件的差异的工程比较修正功能、 元件到文档的链接功能。 Altiu m Designer 6.0 存储管理器可以帮助你比较并恢复旧的工程文件功能的高级文件控制和易用 的备份管理；比较功能不仅能查找电气差异，也包括原理图与PCB 文档间图形变化；还 提供无需第三方版本控制系统的完整的本地文件历史管理功能。 强大的设计比较工具不仅可以随时用于同步原理图工程到PCB，也可以被用于比较两个 文档，例如：两个网表、两张原理图、网表和PCB 等等。还可以是元件与连通性比较。 1 Protel最新版本Altiu m Designer 6.0 板级设计中高级功能介绍 Protel最新版本Altiu m Designer 6.0( 以下简称AD6.0) 增强了很多板级设计功能， 这将大大增强对处理复杂板卡设计和高速数字信号的支持。同时，AD6.0 能更加方便、快速地实现复杂板卡的PCB版图设计。新增亮点如下： 1、支持差分对 AD6.0支持在原理图和PCB中差分对布线功能。利用设计规则检查差分信号布线并具备交互式布线的能力。将差分信号设计扩 展 并集成到FPGA设计上 ， 就 可以直 接映 射 到PCB板项 目 中的LVDS信号对。 2、支持动 态 网络 分配 AD6.0可以支持对BGA 器件逃 溢 布线后 在多层 PCB版图上 的网络 交换 功能。此 外 ，该功能还利用了AD6.0 中FPGA与PCB设计的差分对交换 模 式。AD6.0 实现了在PCB 版图设计中，交换 FPGA、无端 口 属 性分立 器件（ 如电阻 、电容 、电感 等） 及 多重 部 件IC（ 如，多路 运 放 IC等） 的引 脚 网络 分配 。 3、支持BGA 逃溢布线 AD6.0利用自动“逃溢”布线功能可以解决对器件BGA封装中心管脚区域布线非常困难的问题。AD6.0可以自动通过各个焊盘的逃溢式布线，直接将网络延伸到器 4、支持摘录设计片段 在需要经常从一个设计移植到另外一个设计中的复用电路片段时，通过摘录设计片段功能， 将设计片段（包括原理图片段、PCB版图片段和基于文本的编码片段）都直接保存到文件夹中， 便于查找以及与其他用户共享。 5、提供Board InsightTM功能 具备了Board Insight™功能后 ，就 可以简 单 、易 用的格 式显 示 PCB设计中的更 多 信...
