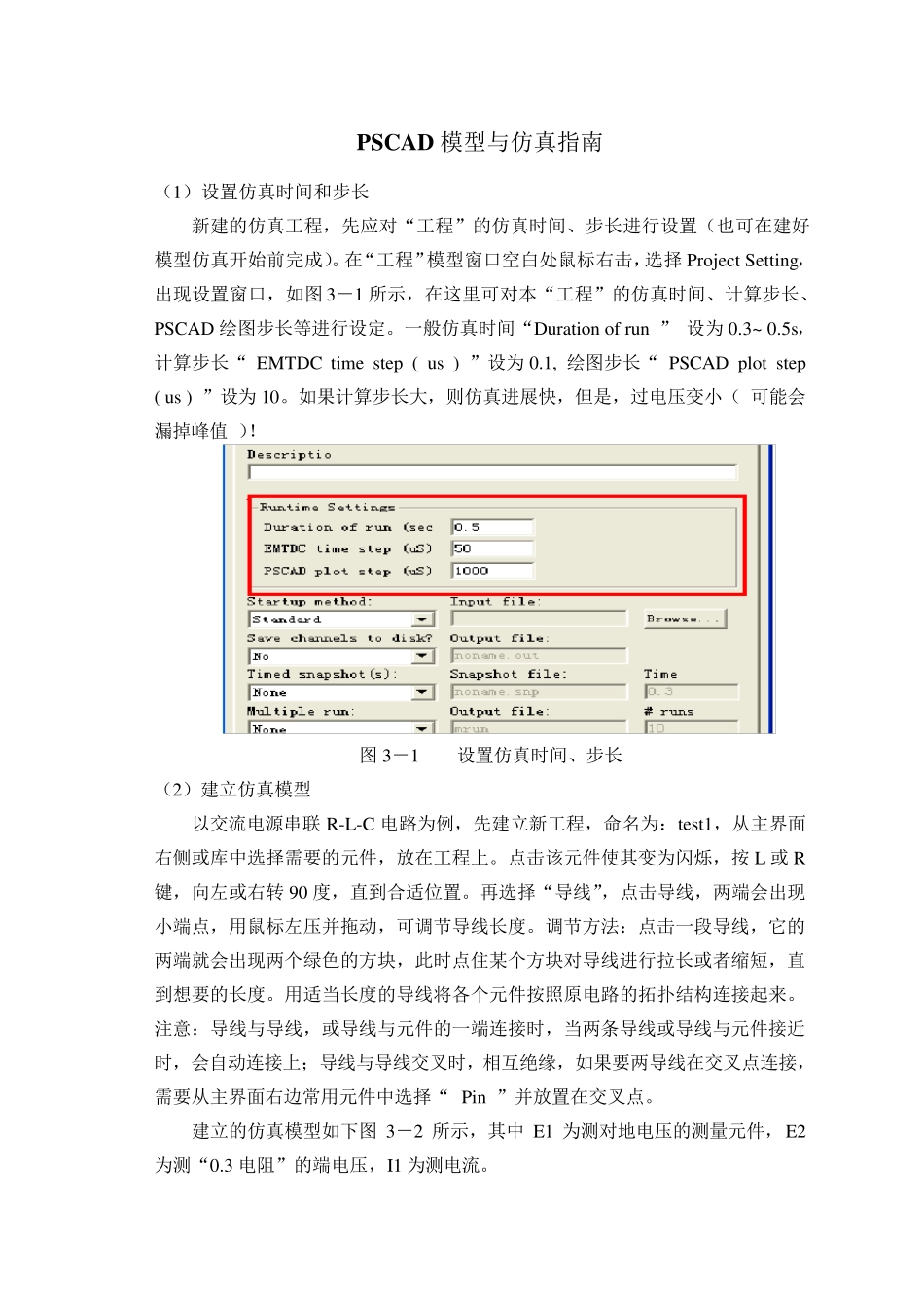

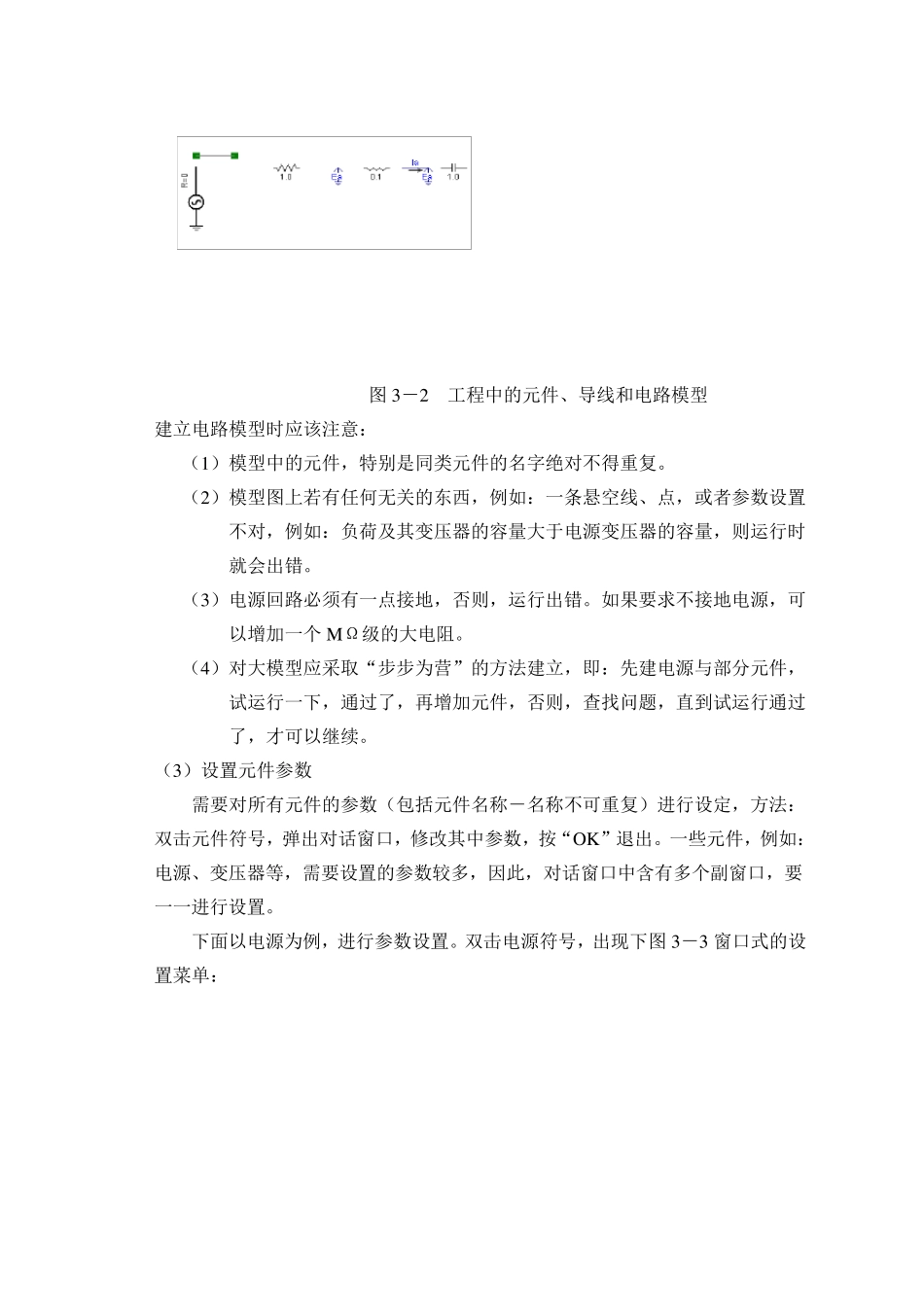

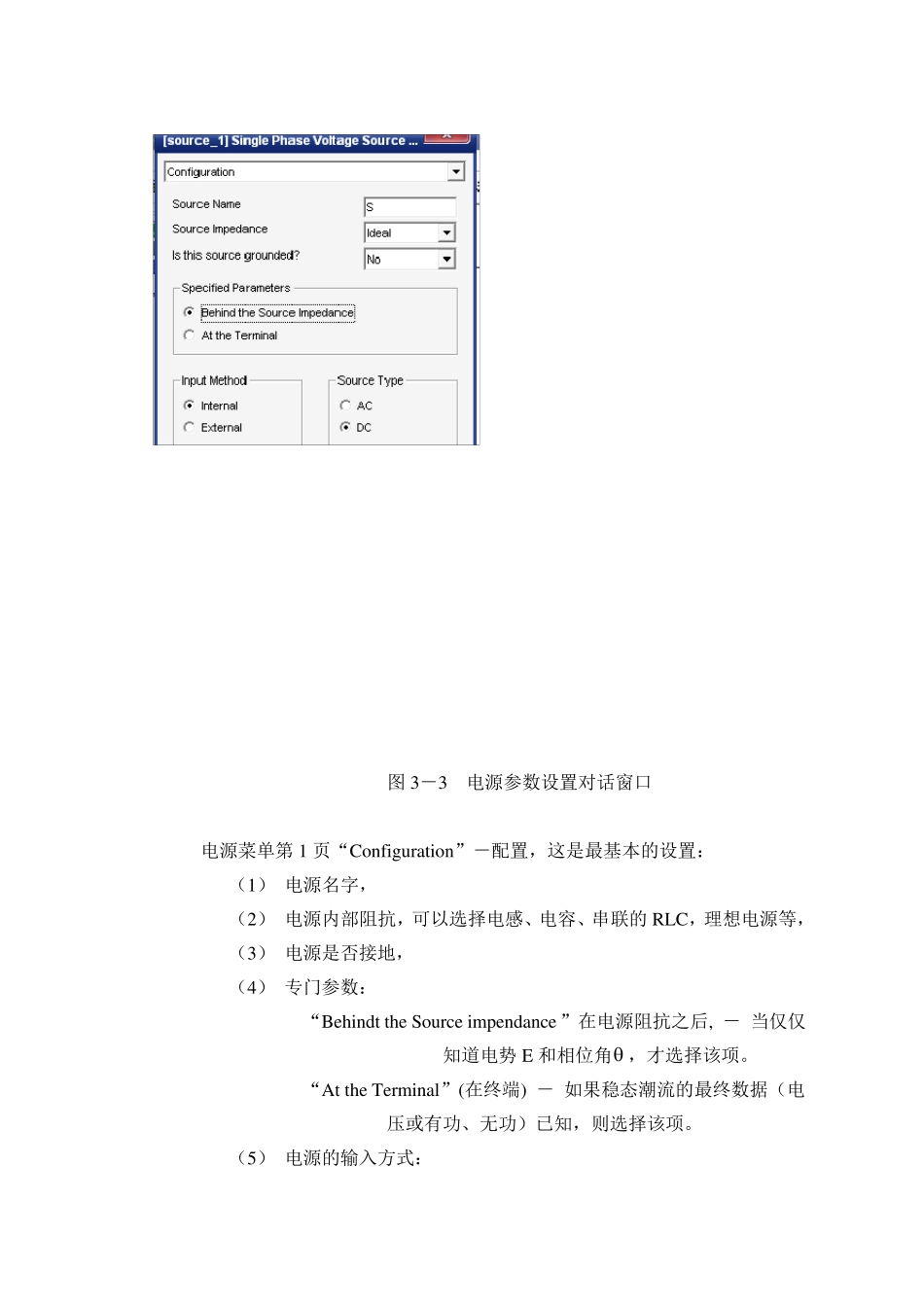

PSCAD 模型与仿真指南 (1)设置仿真时间和步长 新建的仿真工程,先应对“工程”的仿真时间、步长进行设置(也可在建好模型仿真开始前完成)。在“工程”模型窗口空白处鼠标右击,选择 Project Setting,出现设置窗口,如图 3-1 所示,在这里可对本“工程”的仿真时间、计算步长、PSCAD 绘图步长等进行设定。一般仿真时间“Duration of run ” 设为 0.3~ 0.5s,计算步长“ EMTDC time step ( us ) ”设为 0.1, 绘图步长“ PSCAD plot step ( us ) ”设为 10。如果计算步长大,则仿真进展快,但是,过电压变小( 可能会漏掉峰值 )! 图 3-1 设置仿真时间、步长 (2)建立仿真模型 以交流电源串联 R-L-C 电路为例,先建立新工程,命名为:test1,从主界面右侧或库中选择需要的元件,放在工程上。点击该元件使其变为闪烁,按 L 或 R键,向左或右转 90 度,直到合适位置。再选择“导线”,点击导线,两端会出现小端点,用鼠标左压并拖动,可调节导线长度。调节方法:点击一段导线,它的两端就会出现两个绿色的方块,此时点住某个方块对导线进行拉长或者缩短,直到想要的长度。用适当长度的导线将各个元件按照原电路的拓扑结构连接起来。注意:导线与导线,或导线与元件的一端连接时,当两条导线或导线与元件接近时,会自动连接上;导线与导线交叉时,相互绝缘,如果要两导线在交叉点连接,需要从主界面右边常用元件中选择“ Pin ”并放置在交叉点。 建立的仿真模型如下图 3-2 所示,其中 E1 为测对地电压的测量元件,E2为测“0.3 电阻”的端电压,I1 为测电流。 图3-2 工程中的元件、导线和电路模型 建立电路模型时应该注意: (1)模型中的元件,特别是同类元件的名字绝对不得重复。 (2)模型图上若有任何无关的东西,例如:一条悬空线、点,或者参数设置不对,例如:负荷及其变压器的容量大于电源变压器的容量,则运行时就会出错。 (3)电源回路必须有一点接地,否则,运行出错。如果要求不接地电源,可以增加一个MΩ级的大电阻。 (4)对大模型应采取“步步为营”的方法建立,即:先建电源与部分元件,试运行一下,通过了,再增加元件,否则,查找问题,直到试运行通过了,才可以继续。 (3)设置元件参数 需要对所有元件的参数(包括元件名称-名称不可重复)进行设定,方法:双击元件符号,弹出对话窗口,修改其中参数,按“OK”退出。一些元件,例如:电源、变压器等,需...
