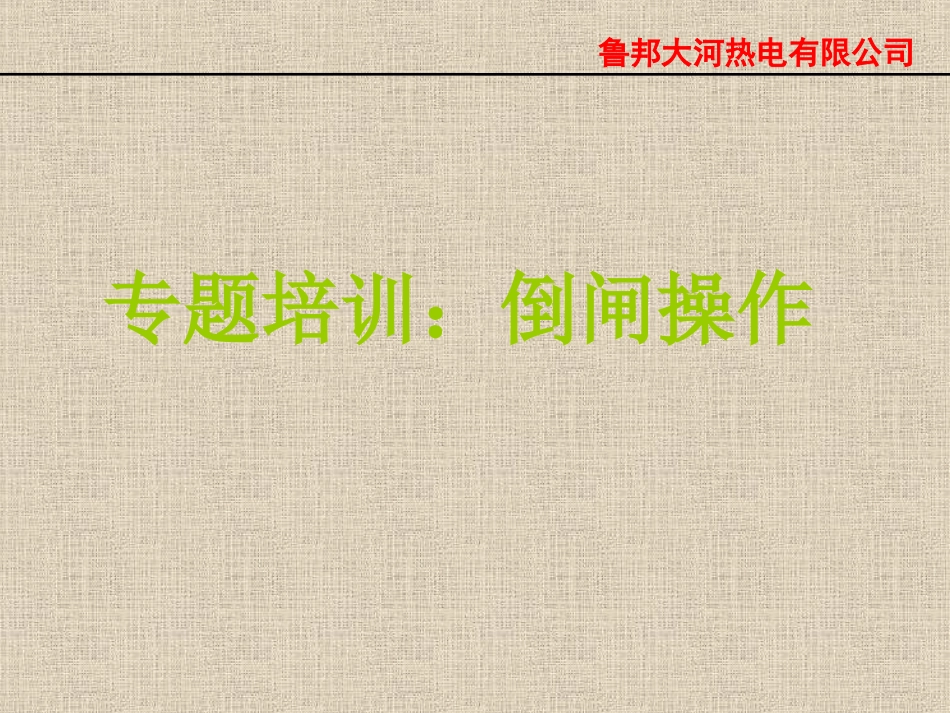

鲁邦大河热电有限公司专题培训：倒闸操作当电气设备由一种状态转换到另一种状态或改变系统的运行方式时，所需进行的一系列操作统称为倒闸操作。所谓倒闸操作主要是指拉开或合上某些断路器和隔离开关，拉开或合上某些直流操作回路，使某台电气设备投运或停运，切除或投入某些继电保护和自动装置或改变其整定值，拆除或装设临时接地线及检查设备的绝缘等。倒闸操作是一项既重要又复杂的工作，若发生误操作事故，可能会导致损坏设备、危及人身的安全及造成大面积停电，给国民经济带来巨大的损失。所以必须采取有效措施加以防止，这些措施包括组织措施和技术措施两方面。组织措施是指电气运行人员必须树立高度的工作责任感和牢固的安全思想，认真执行操作票制度和监护制度等。技术措施是指在断路器和隔离开关之间装设机械或电气闭锁装置。1kV以上的电气设备在正常情况下进行任何操作时，均应填写操作票。鲁邦大河热电有限公司电气倒闸操作概念：电气设备系统，分为运行、热备用、冷备用、检修四种状态；将设备由一种状态转变为另一种状态的过程叫做倒闸，所进行的操作叫倒闸操作。电气倒闸误操作五防：--防止误分、误合断路器。--防止带负荷合上或分断隔离开关。--防止带电合上接地刀闸或挂接地线。--防止带有临时接地线或接地刀闸在合位时操作断路器或隔离开关送电。--防止误入带电间隔。鲁邦大河热电有限公司停送电时，开关、刀闸的操作原则：送电时，先合母线（电源）侧隔离开关，再合线路（负荷)隔离开关，最后合上断路器；停电时顺序相反，严禁带负荷拉、合隔离开关。严禁带接地刀闸或接地线合闸送电，严禁带电合接地刀闸、挂接地线。在回路中未设置断路器时，允许用隔离开关进行下列操作：1)拉开或合上无故障的电压互感器和避雷器。2)拉开或合上无故障的空载母线。3)拉开或合上无接地故障时变压器中性点接地开关。4)拉开或合上励磁电流不超过2A的空载变压器。5)拉开或合上电容电流不超过5A的空载线路（10.5kV以下）。6)拉开或合上10kV、70A以下的环路均衡电流。7)拉开或合上无阻抗等电位的并联支路。鲁邦大河热电有限公司电气设备的四种状态：①.运行状态指设备的断路器及隔离开关都在合上位置，将电源至受电端的电路接通（包括辅助设备如电压互感器、避雷器等）；所有的继电保护及自动装置均在投入位置（除调度有要求的除外），控制及操作回路正常。②.热备用状态指设备只有断路器断开，而隔离开关仍在合上位置，其它同运行状态。③.冷备用状态指设备的断路器及隔离开关都在断开位置，切断电气设备操作电源，退出设备继电保护，如退出母差保护、失灵保护压板（包括连跳其它开关的保护压板）。鲁邦大河热电有限公司④.检修状态指设备的所有断路器、隔离开关均断开，挂上接地线或合上接地闸刀，布置了安全措施。“检修状态”根据不同的设备又分为“开关检修”、“线路检修”等。电气倒闸操作的基本原则和要求：(1)倒闸操作必须执行《电业安全工作规程》电气部分的规定。(2)除紧急操作和事故处理外，一切正常操作均应按规定填写操作票，并严格执行操作监护及复诵制度。(3)在装设断路器的电路中，拉、合闸均使用断路器，绝对禁止试验隔离开关切断负荷电流。鲁邦大河热电有限公司(4)设备检修后、投运前应进行检查和试验。(5)绝缘电阻不合格的设备不得将其投入运行或列为备用。电气设备不允许在无保护的情况下运行，设备运行方式如有变更，应及时改变继电保护及自动装置的运行方式，并保证与一次运行方式相适应，防止保护误动作或拒动。(6)高低压设备开关发生异常不能分闸操作时，应采用断开上一级开关的方法进行处理。(7)厂用电系统倒闸操作，一般应避免在交接班时进行，操作当中不应进行交接班，只有当操作完全终结或告一段落时，方可进行交接班。鲁邦大河热电有限公司进行倒闸操作时，应注意的事项：(1)改变后的运行方式应正确、合理及可靠，优先采用运行规程中规定的各种运行方式，使电气设备及继电保护尽可能处在最佳状态运行。(2)倒闸操作是否会影响继电保护及自动装置的运行。在倒闸操作过程中，如果预料有可能引起某些保护自动装置误动或失去正确配合，要提前采取措施或将其停...
