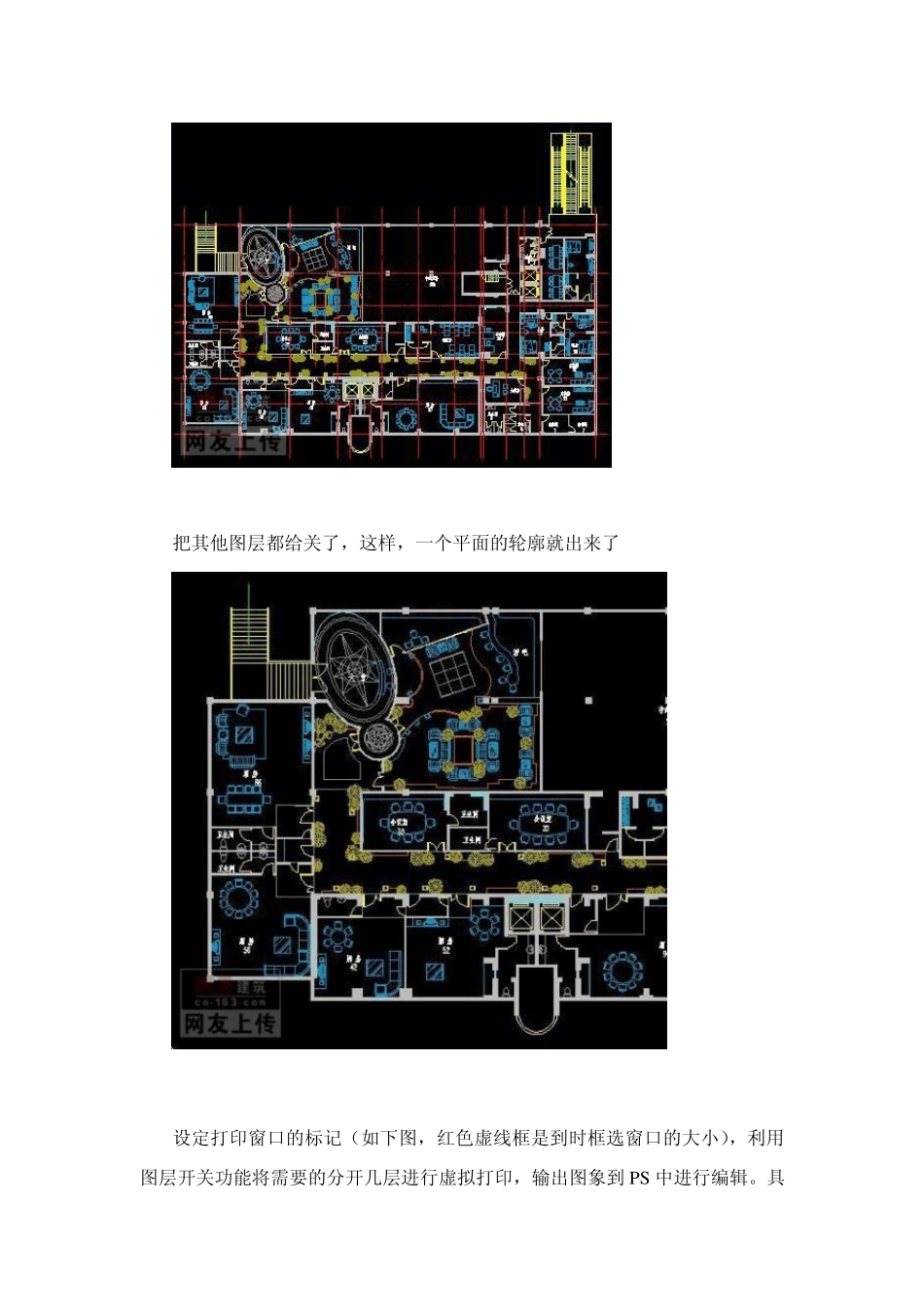

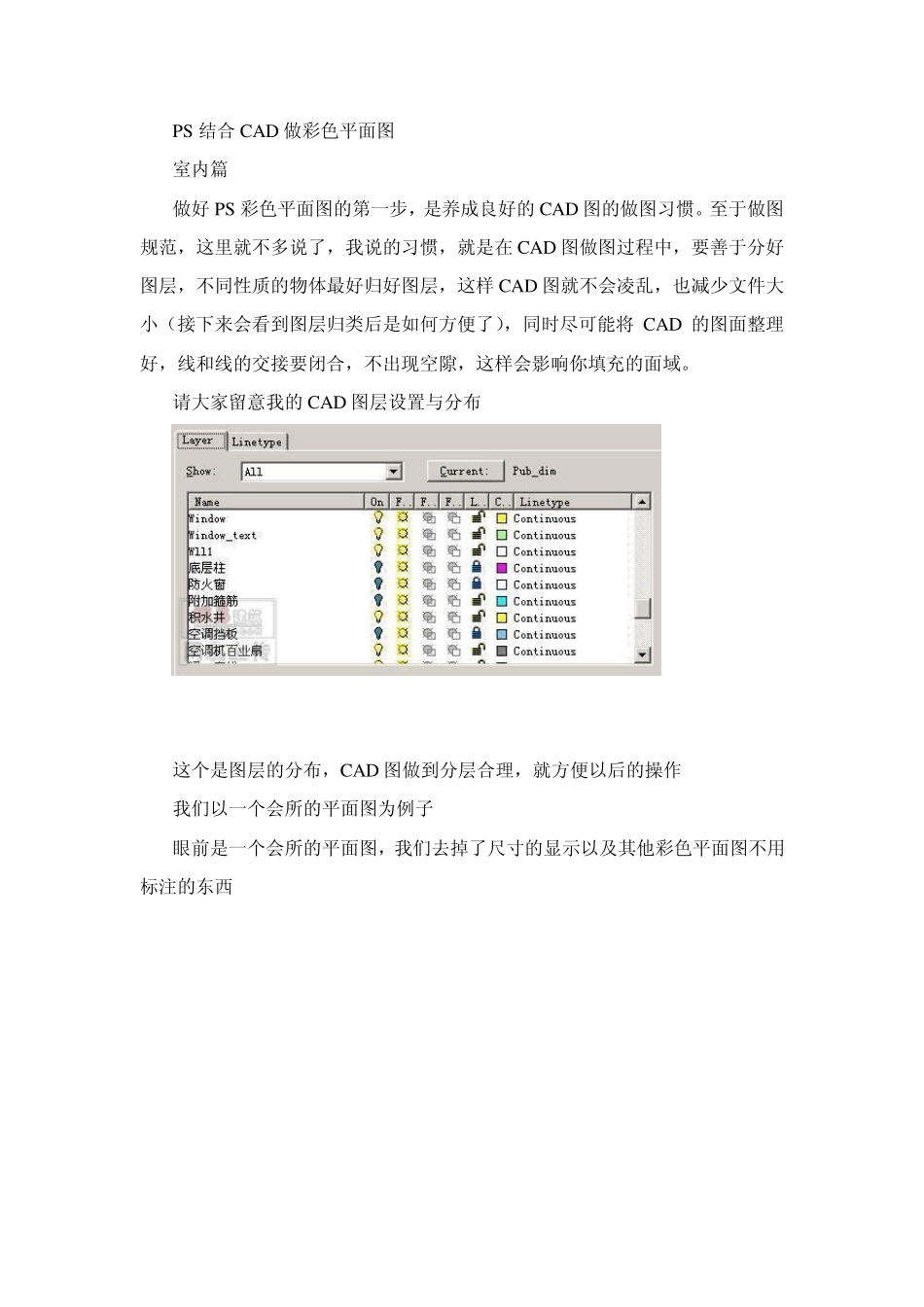

PS结合CAD 做彩色平面图 室内篇 做好PS彩色平面图的第一步，是养成良好的CAD 图的做图习惯。至于做图规范，这里就不多说了，我说的习惯，就是在 CAD 图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样 CAD 图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将 CAD 的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。 请大家留意我的CAD 图层设置与分布 这个是图层的分布，CAD 图做到分层合理，就方便以后的操作 我们以一个会所的平面图为例子 眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西 把其他图层都给关了，这样，一个平面的轮廓就出来了 设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到P S 中进行编辑。具体的打印项目由实际情况决定。在这个例子中，我们要输出的内容如下： 1）墙体以及剪力墙、柱子、门窗 2）家具和洁具 3）地面铺装 4）室内绿化层以及其他 5）文字标注层 切记，要在同一大小的窗口标记下虚拟打印 输出一张家具的CAD 图和一张没有家具的CAD 图，在PS 中打开。利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。 在这里向大家介绍一个比较快捷的图象批处理方法。 打开了 PS 后，按 ALT+F9 调出“动作”面板，以一张 JPG 的彩色线框图为例子，在动作面板里 然后可以录制你的每一步操作。 对于彩色平面图来说，我们处理由 CAD 输出的图纸的流程比较简单， 1） 假如图象是 TIFF 索引颜色模式的图象，就在图象菜单里将图象模式转换成 RGB 颜色模式， 2） 去色处理 3） 自动对比度 4） 菜单——选择——颜色范围——点选白色部分删除 5） 保存图象为 PSD 格式文件 然后按兰色方块，结束录制。 接下来就可以对CAD 虚拟打印的图纸进行批量的重复处理，这样会大大节省我们重复操作的时间 1） 菜单——文件——自动——批处理 选取你的已经转换的CAD 图纸文件夹，然后下一步……之后的操作很简单，自己会摸索的了 请大家留意我的彩色平面图的图层结构 没有家具的图 有家具的图 具体上色步骤： 先上铺装的颜色，选择要表现的区域进行填充。如果填充时候没有纹理要求的画，相信油漆筒大家都会用了，但是如果有纹理要求，也希望纹...
