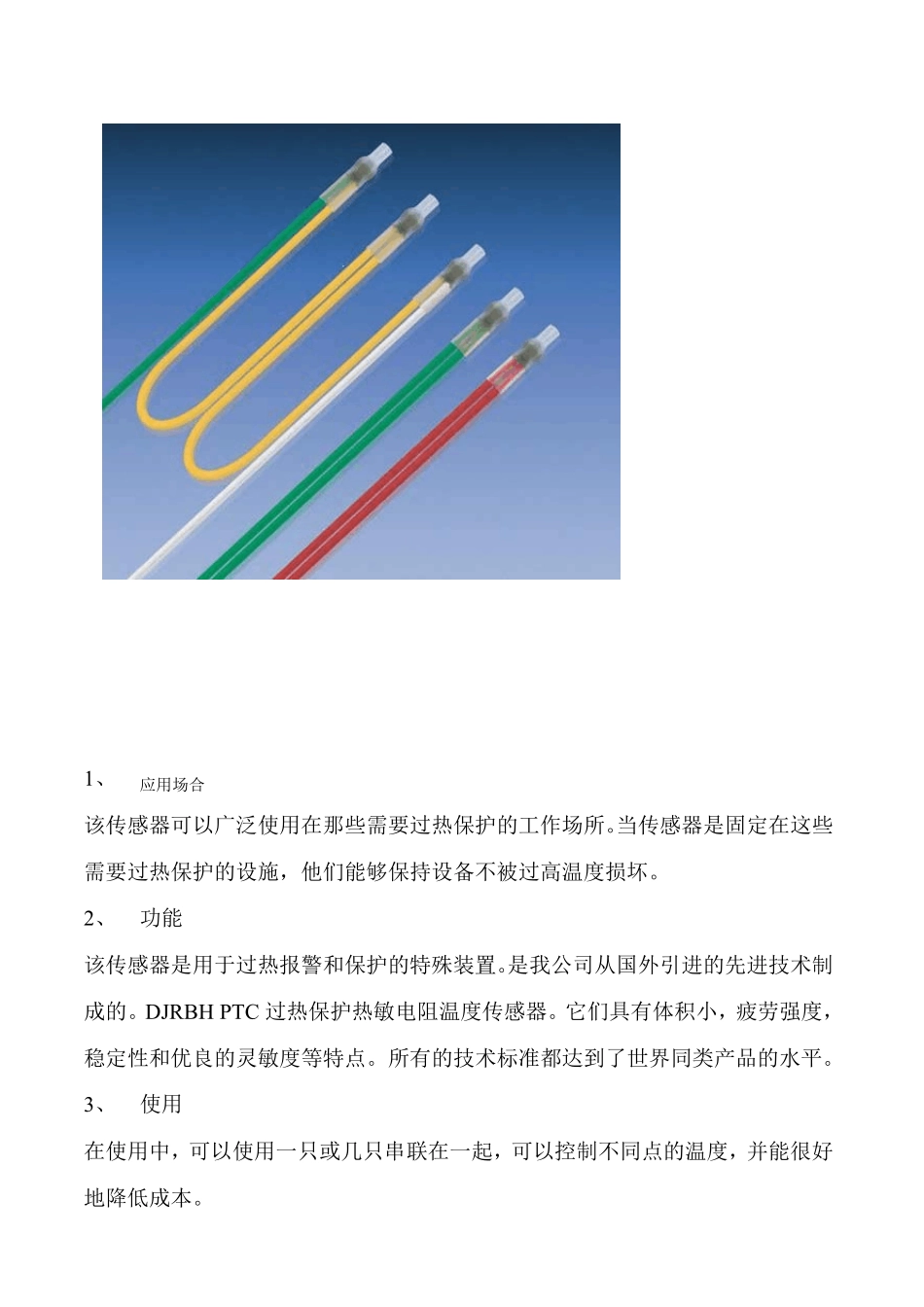

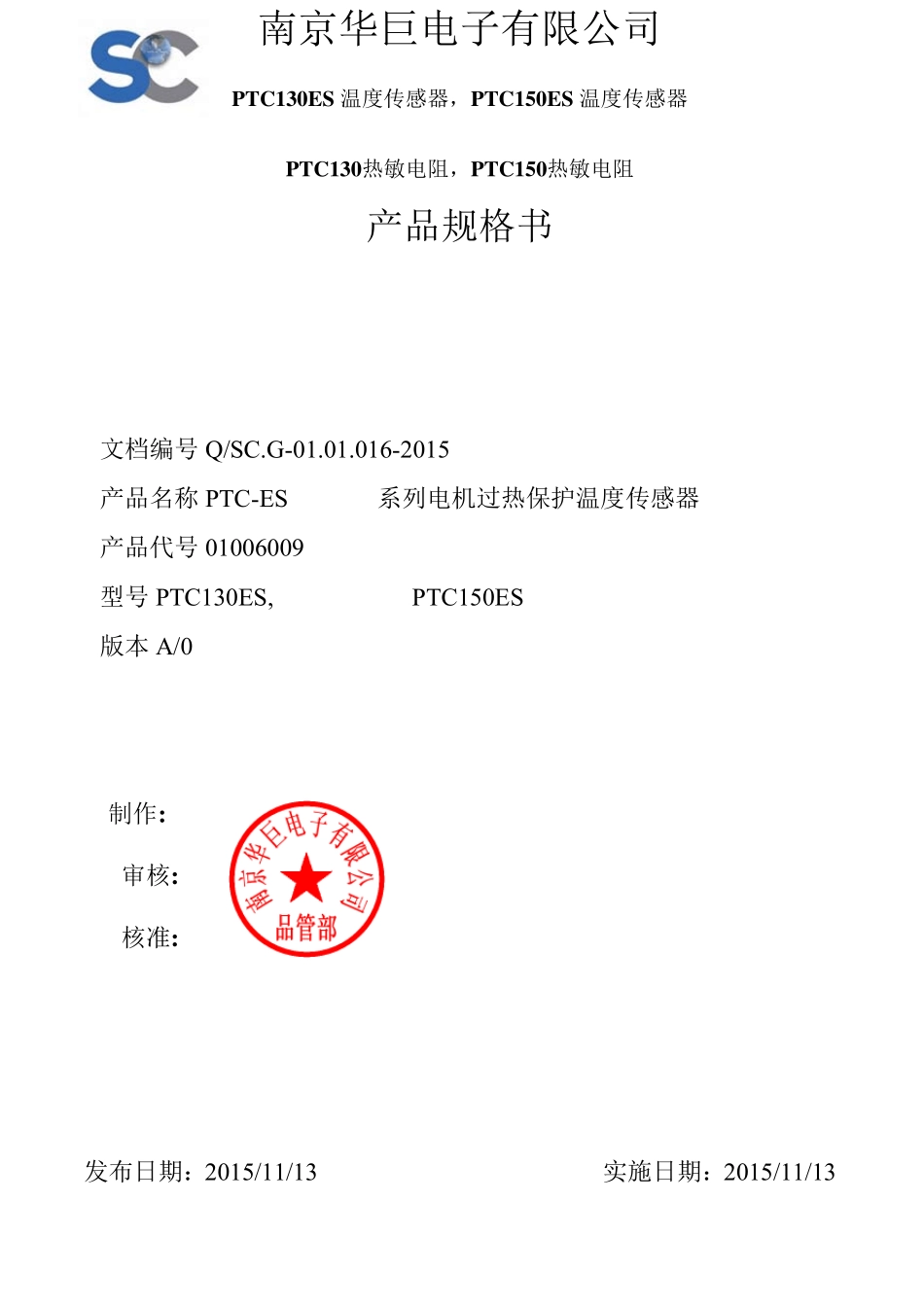

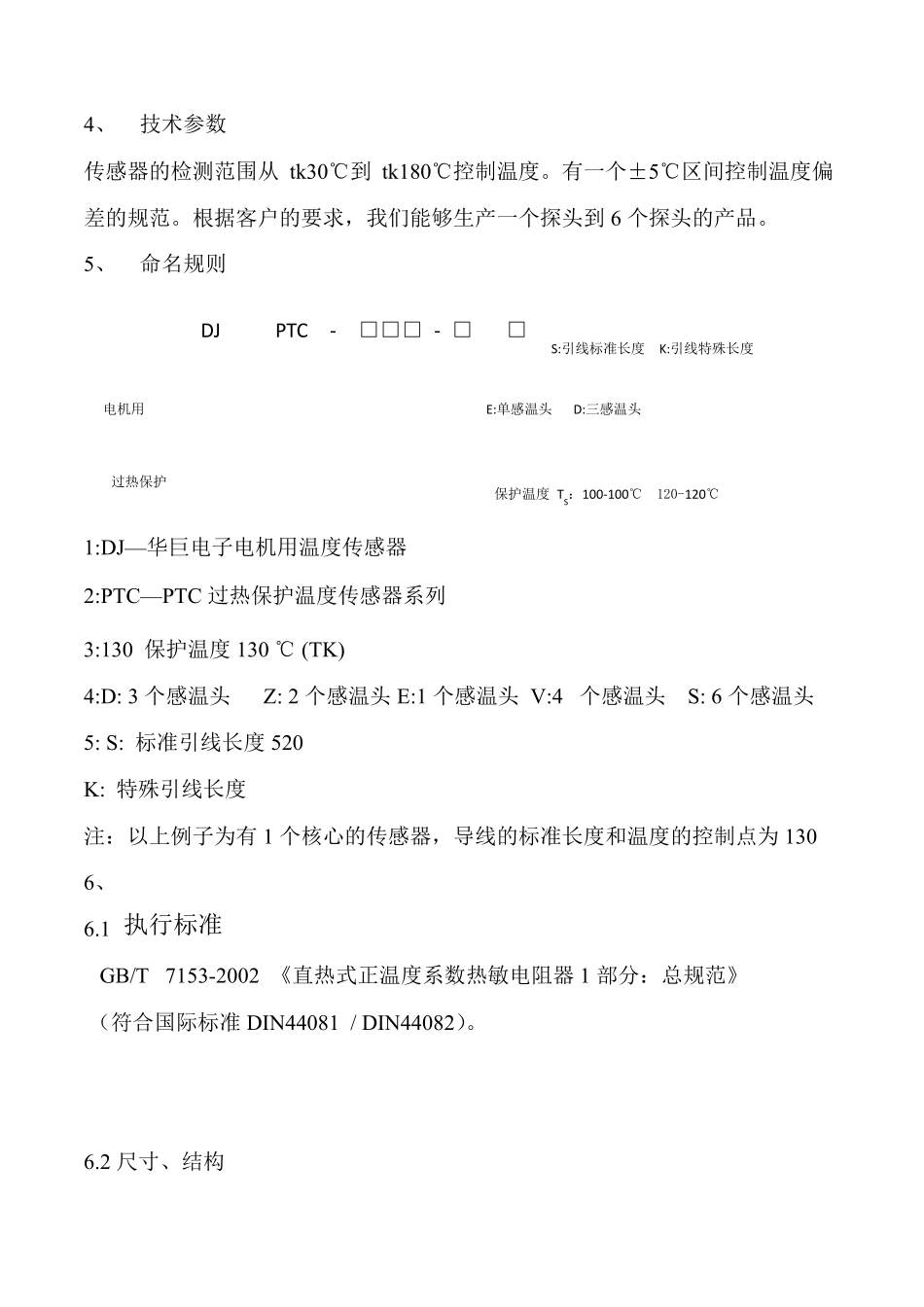

南京华巨电子有限公司 PTC130ES 温度传感器，PTC150ES 温度传感器 PTC130热敏电阻，PTC150热敏电阻 产品规格书 文档编号 Q/SC.G-01.01.016-2015 产品名称 PTC-ES系列电机过热保护温度传感器 产品代号 01006009 型号 PTC130ES, PTC150ES 版本 A/0 制作: 审核: 核准: 发布日期：2015/11/13 实施日期：2015/11/13 1、 应用场合 该传感器可以广泛使用在那些需要过热保护的工作场所。当传感器是固定在这些需要过热保护的设施，他们能够保持设备不被过高温度损坏。 2、 功能 该传感器是用于过热报警和保护的特殊装置。是我公司从国外引进的先进技术制成的。DJRBH PTC 过热保护热敏电阻温度传感器。它们具有体积小，疲劳强度，稳定性和优良的灵敏度等特点。所有的技术标准都达到了世界同类产品的水平。 3、 使用 在使用中，可以使用一只或几只串联在一起，可以控制不同点的温度，并能很好地降低成本。 4、 技术参数 传感器的检测范围从tk30℃到tk180℃控制温度。有一个±5℃区间控制温度偏差的规范。根据客户的要求，我们能够生产一个探头到6 个探头的产品。 5、 命名规则 1:DJ— 华巨电子电机用温度传感器 2:PTC— PTC 过热保护温度传感器系列 3:130 保护温度 130 ℃ (TK) 4:D: 3 个感温头 Z: 2 个感温头 E:1 个感温头 V:4 个感温头 S: 6 个感温头 5: S: 标准引线长度 520 K: 特殊引线长度 注：以上例子为有1 个核心的传感器，导线的标准长度和温度的控制点为 130 6、 6.1 执行标准 GB/T 7153-2002 《直热式正温度系数热敏电阻器1 部分：总规范》 （符合国际标准 DIN44081 / DIN44082）。 6.2 尺寸、结构 DJ PTC ‐ □□□ ‐ □ □ 保护温度TS：100‐100℃ 120-120℃ 电机用 过热保护 E:单感温头 D:三感温头 S:引线标准长度 K:引线特殊长度 "L" 用户确定 6.3 电气参数 序号 项目 技术要求 1 最大直流工作电压 30Vdc 2 正常使用直流电压/电流 ≤2.5V/＜2m A 3 控温精度 ±5℃ 4 室温下阻值 R25 （T=25℃±1℃） ≤100Ω 5 TK+5℃ ≥1330Ω 6 TK‐5℃ ≤550Ω 7 TK+15℃ ≥4KΩ 8 -20℃~TK-20℃(V≤2.5V) ≤250Ω 9 测试电压（DC） ≤2.5 Vdc 5±1 520±511±1 φ3.5Max 10 反应时间 <5 S 11 绝缘强度（AC） 2.5KV/60s 12 0.12mm2 引线 ≤0.15Ω/m 13 最高存储温度 125℃ 14 最低存储温度...
