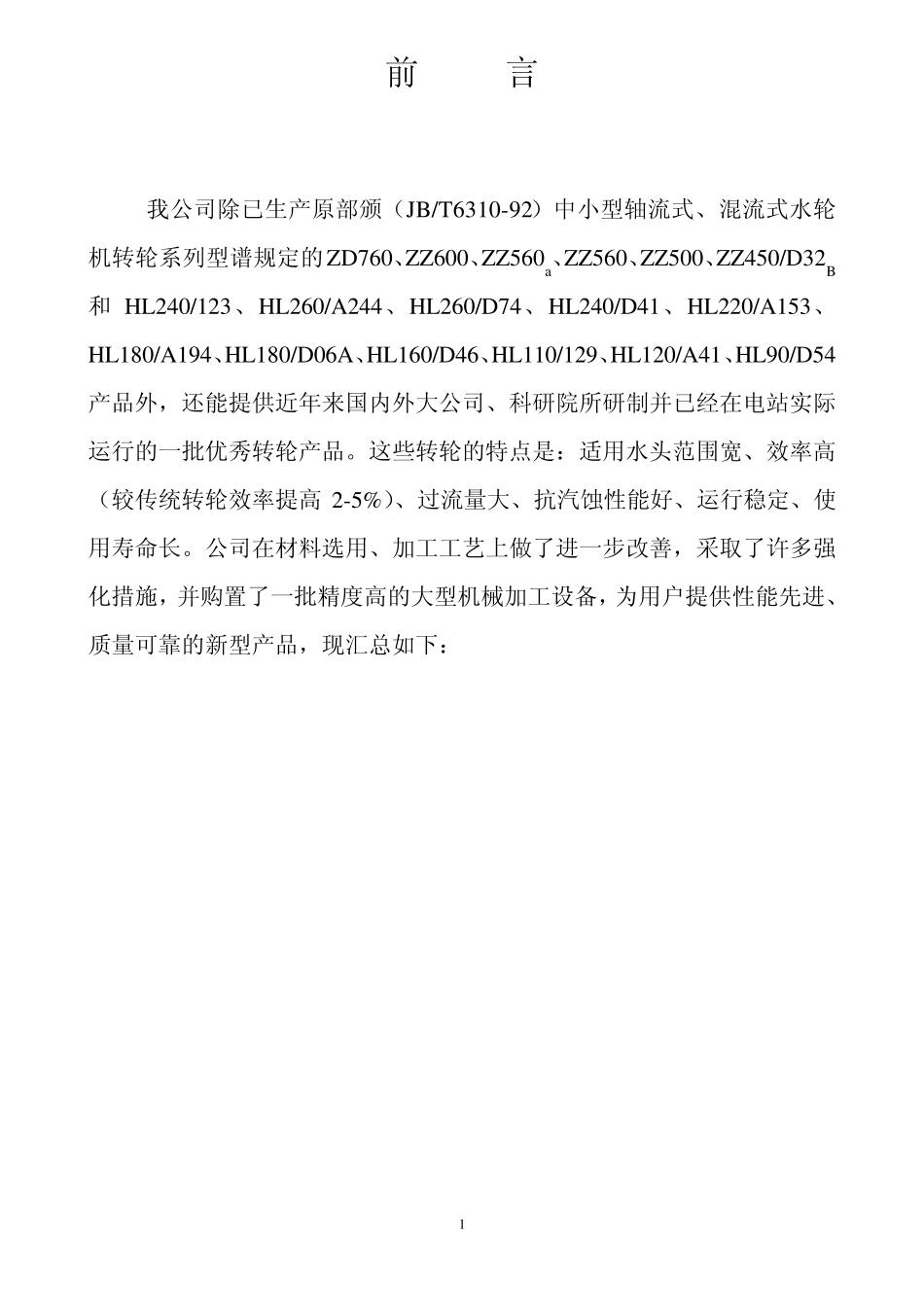

1 前 言 我公司除已生产原部颁（JB/T6310-92）中小型轴流式、混流式水轮机转轮系列型谱规定的ZD760、ZZ600、ZZ560a、ZZ560、ZZ500、ZZ450/D32B和 HL240/123、HL260/A244、HL260/D74、HL240/D41、HL220/A153、HL180/A194、HL180/D06A、HL160/D46、HL110/129、HL120/A41、HL90/D54产品外，还能提供近年来国内外大公司、科研院所研制并已经在电站实际运行的一批优秀转轮产品。这些转轮的特点是：适用水头范围宽、效率高（较传统转轮效率提高 2-5%）、过流量大、抗汽蚀性能好、运行稳定、使用寿命长。公司在材料选用、加工工艺上做了进一步改善，采取了许多强化措施，并购置了一批精度高的大型机械加工设备，为用户提供性能先进、质量可靠的新型产品，现汇总如下： 2 新型转轮基本情况： 转轮型号 转轮直径 (cm) 适用水头 (m) 出力范围 (KW) 转轮模型 最高效率% 导叶高度bo/D1 应 用 情 况 HL260c 50-200 15-35 100-8000 90.60 0.378 用于原HL260 转轮增容改造 HL240c 50-200 25-45 160-10000 90.70 0.365 用于原HL240 转轮增容改造 HLD260A 50-200 25-45 92.50 0.365 用于陕西石泉电站增容扩机 HLA296 50-200 25-75 92.04 0.315 吉林丰满电站，单机8.5 万kw机组 HLA616 50-200 25-75 630-6300 93.20 0.304 HLA551-35.2 50-200 25-45 250-15000 93.20 0.304 五强溪电站，单机22.5 万kw机组 HLA551c 50-200 25-45 250-15000 93.50 0.304 HLA551C 较HLA551 性能指标有提高 HL820/po45 50-200 25-45 250-15000 92.10 0.350 三门峡电站，改造机组用，单机7.5 万kw HLA713 50-200 25-50 91.30 0.300 HLA384 50-200 25-125 500-10000 93.10 0.270 隔河岩电站单机30 万kw HLA253 50-200 25-140 250-35000 92.00 0.25 新疆喀什二级，四川石棉二级，河南小浪底 HLA678 50-200 25-180 320-30000 93.60 0.234 四川二滩电站，单机55 万kw HLD113 50-200 25-137 500-10000 92.60 0.225 青海李家峡，单机40 万kw HLD126 50-200 25-200 1250-11500 91.50 0.200 云南东三站，单机1.5 万kw HLA575c 50-200 25-230 320-30000 93.56 0.180 HLA520 50-200 25-310 200-12500 92.70 0.140 HLA550 50-200 25-310 200-10000 92.70 0.140 HLA351 50-200 25-400 92.90 0.122 云南鲁布革，单机15 万kw HLA339 50-200 ...
