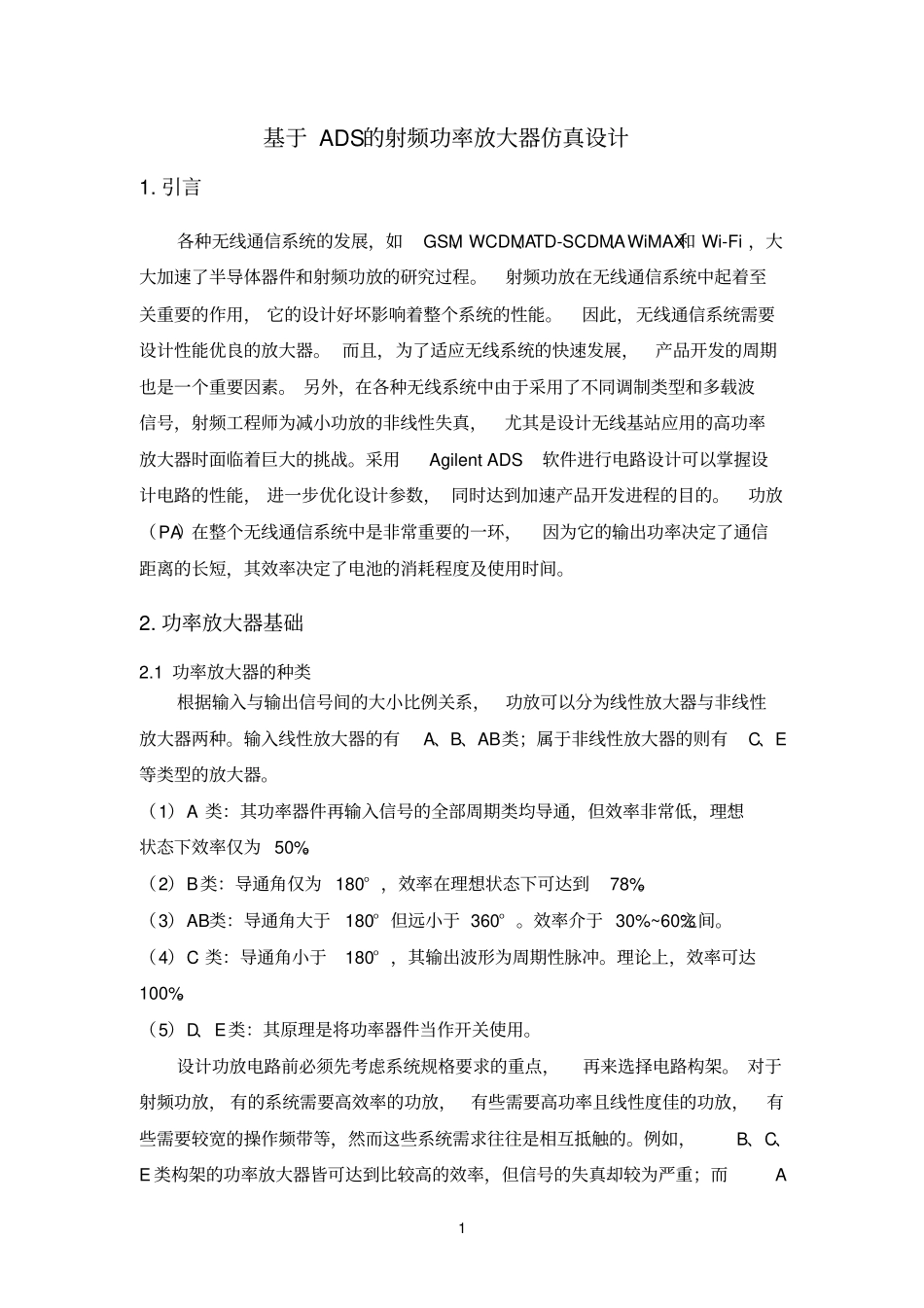

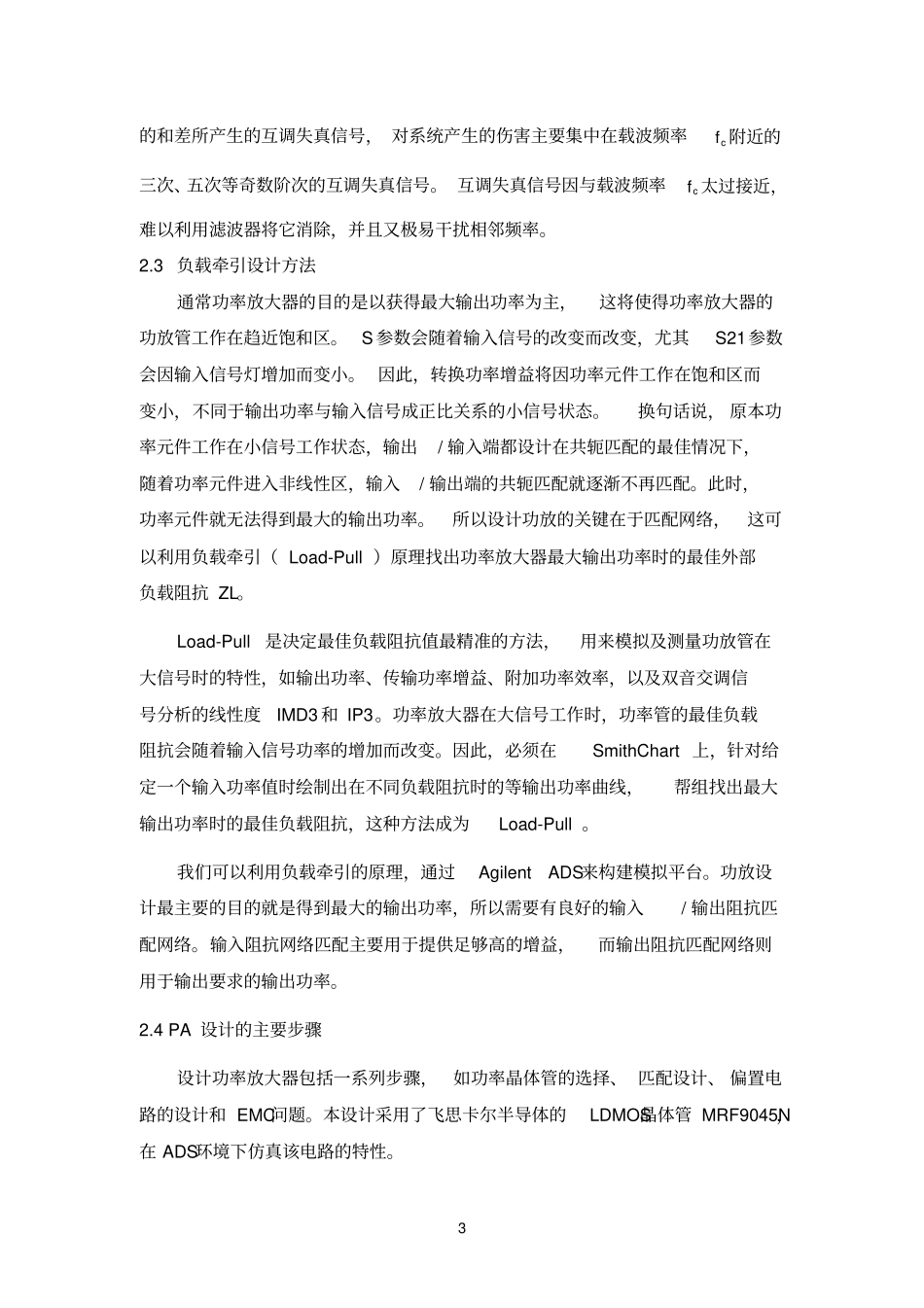

1基于 ADS的射频功率放大器仿真设计1. 引言各种无线通信系统的发展，如GSM、WCDMA、TD-SCDMA、WiMAX和 Wi-Fi ，大大加速了半导体器件和射频功放的研究过程。射频功放在无线通信系统中起着至关重要的作用， 它的设计好坏影响着整个系统的性能。因此，无线通信系统需要设计性能优良的放大器。 而且，为了适应无线系统的快速发展，产品开发的周期也是一个重要因素。 另外，在各种无线系统中由于采用了不同调制类型和多载波信号，射频工程师为减小功放的非线性失真，尤其是设计无线基站应用的高功率放大器时面临着巨大的挑战。采用Agilent ADS 软件进行电路设计可以掌握设计电路的性能， 进一步优化设计参数， 同时达到加速产品开发进程的目的。功放（PA）在整个无线通信系统中是非常重要的一环，因为它的输出功率决定了通信距离的长短，其效率决定了电池的消耗程度及使用时间。2. 功率放大器基础2.1 功率放大器的种类根据输入与输出信号间的大小比例关系，功放可以分为线性放大器与非线性放大器两种。输入线性放大器的有A、B、AB类；属于非线性放大器的则有C、E等类型的放大器。（1）A 类：其功率器件再输入信号的全部周期类均导通，但效率非常低，理想状态下效率仅为 50%。（2）B类：导通角仅为 180° ，效率在理想状态下可达到78%。（3）AB类：导通角大于180° 但远小于 360° 。效率介于 30%~60%之间。（4）C 类：导通角小于180° ，其输出波形为周期性脉冲。理论上，效率可达100%。（5）D、E类：其原理是将功率器件当作开关使用。设计功放电路前必须先考虑系统规格要求的重点，再来选择电路构架。 对于射频功放， 有的系统需要高效率的功放，有些需要高功率且线性度佳的功放，有些需要较宽的操作频带等，然而这些系统需求往往是相互抵触的。例如，B、C、E 类构架的功率放大器皆可达到比较高的效率，但信号的失真却较为严重；而A2类放大器是所有放大器中线性度最高的，但它的最大缺点是效率低， 这些缺点虽然可以用各种 Harmonic Termination 电路的设计技巧予以改进，但仍无法提高到与高效率的功放相当的水平。 具有高效率、 高线性度及高功率的功放乃电路设计者所努力的终极目标。2.2 放大器的主要参数1）1dB功率压缩点当放大器的输入功率非常低时，功率增益为常数， 放大器工作在线性区。 当输入功率增大时， 受到放大管非线性影响， 放大器功率增益逐渐被压缩，限制了最大输出功率。通常取输出增益比线性...
