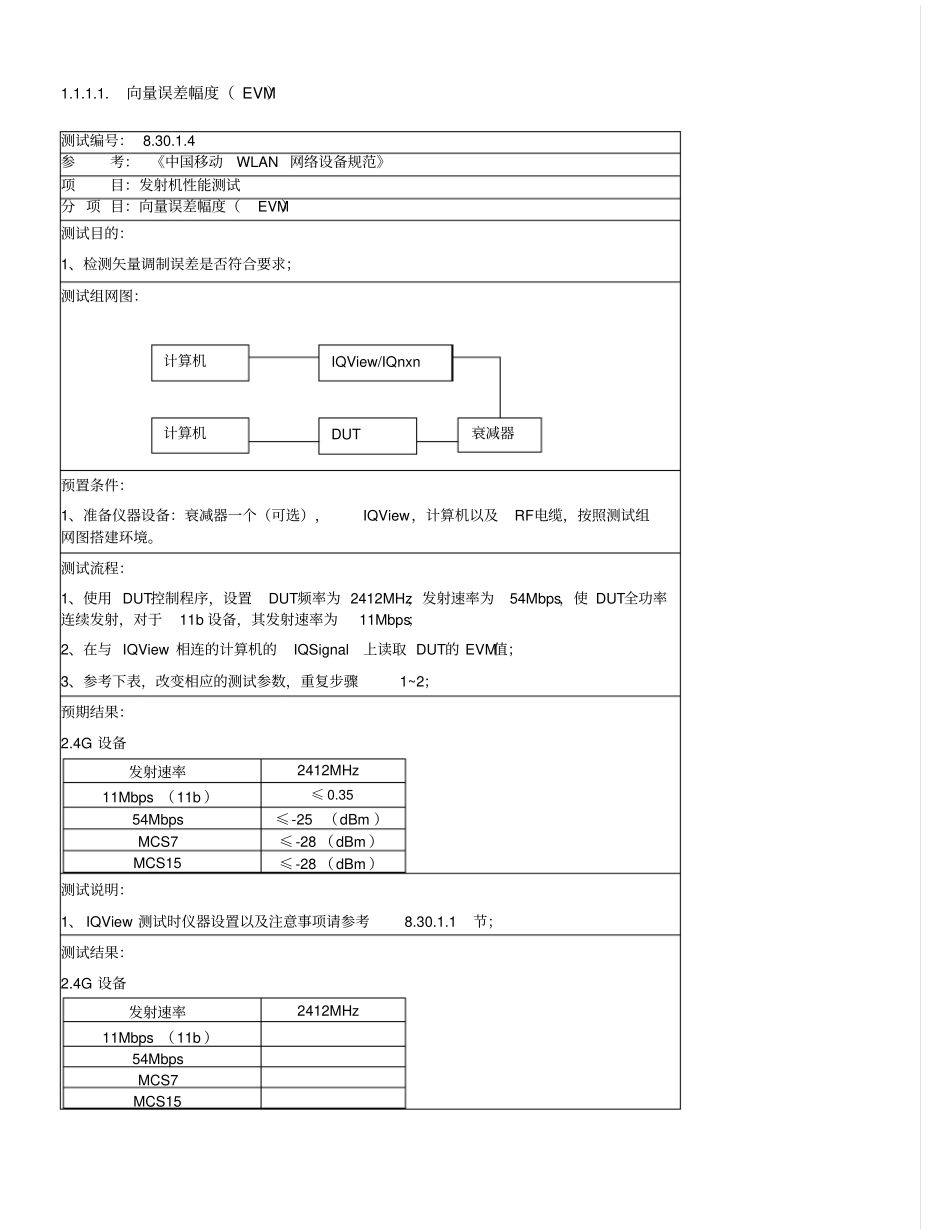

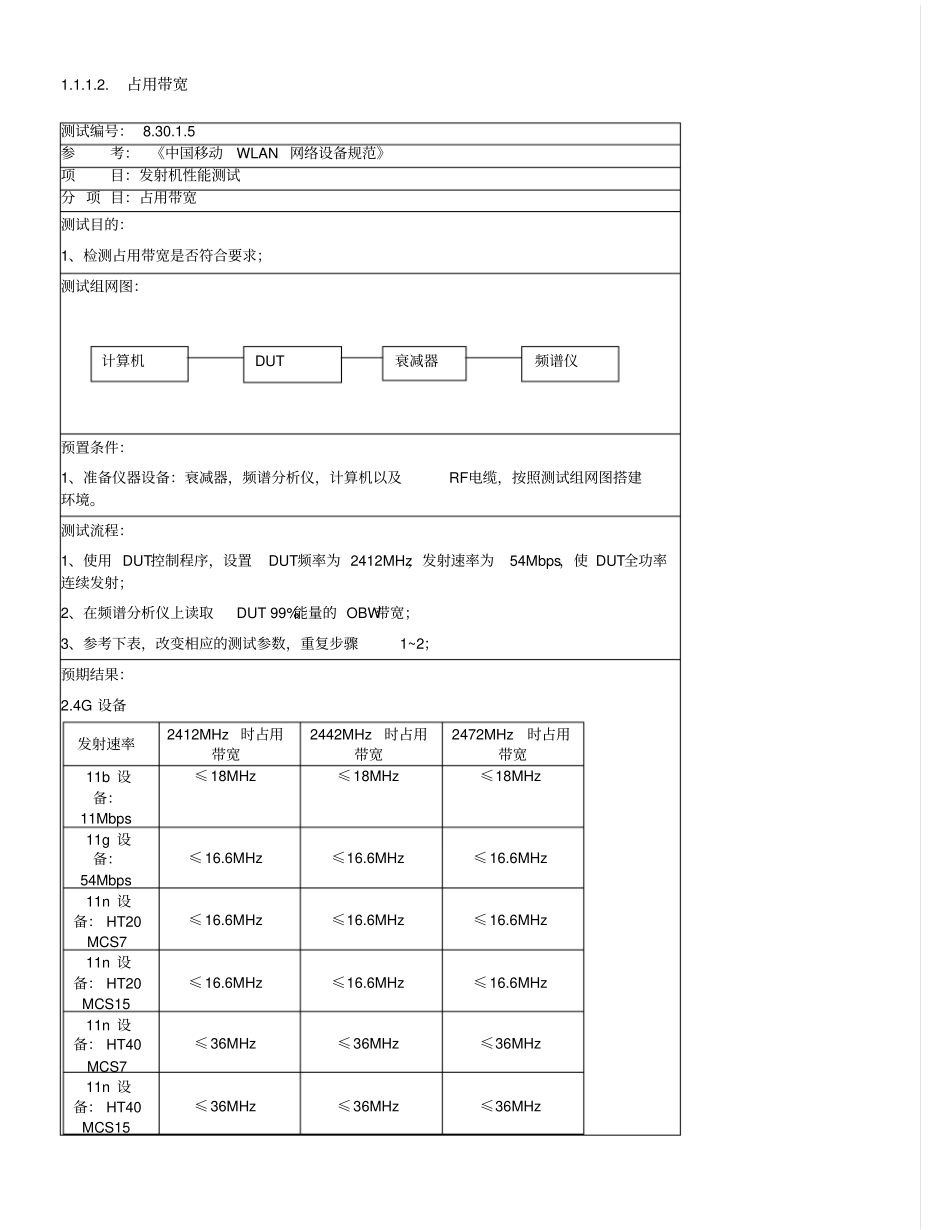

1.1.1.1. 向量误差幅度（ EVM）测试编号： 8.30.1.4 参考： 《中国移动WLAN 网络设备规范》项目：发射机性能测试分 项 目：向量误差幅度（EVM）测试目的：1、检测矢量调制误差是否符合要求；测试组网图：预置条件：1、准备仪器设备：衰减器一个（可选），IQView，计算机以及RF电缆，按照测试组网图搭建环境。测试流程：1、使用 DUT控制程序，设置DUT频率为 2412MHz，发射速率为54Mbps，使 DUT全功率连续发射，对于11b 设备，其发射速率为11Mbps；2、在与 IQView 相连的计算机的IQSignal上读取 DUT的 EVM值；3、参考下表，改变相应的测试参数，重复步骤1~2；预期结果：2.4G 设备发射速率2412MHz 11Mbps （11b ）≤ 0.3554Mbps ≤-25 （dBm ）MCS7 ≤-28 （dBm ）MCS15 ≤-28 （dBm ）测试说明：1、 IQView 测试时仪器设置以及注意事项请参考8.30.1.1节；测试结果：2.4G 设备发射速率2412MHz 11Mbps （11b ）54Mbps MCS7 MCS15 DUT 计算机衰减器计算机IQView/IQnxn 1.1.1.2. 占用带宽测试编号： 8.30.1.5 参考： 《中国移动WLAN 网络设备规范》项目：发射机性能测试分 项 目：占用带宽测试目的：1、检测占用带宽是否符合要求；测试组网图：预置条件：1、准备仪器设备：衰减器，频谱分析仪，计算机以及RF电缆，按照测试组网图搭建环境。测试流程：1、使用 DUT控制程序，设置DUT频率为 2412MHz，发射速率为54Mbps，使 DUT全功率连续发射；2、在频谱分析仪上读取DUT 99%能量的 OBW带宽；3、参考下表，改变相应的测试参数，重复步骤1~2；预期结果：2.4G 设备发射速率2412MHz 时占用带宽2442MHz时占用带宽2472MHz时占用带宽11b 设备：11Mbps ≤18MHz ≤18MHz ≤18MHz 11g 设备：54Mbps ≤16.6MHz ≤16.6MHz ≤16.6MHz 11n 设备： HT20 MCS7 ≤16.6MHz ≤16.6MHz ≤16.6MHz 11n 设备： HT20 MCS15 ≤16.6MHz ≤16.6MHz ≤16.6MHz 11n 设备： HT40 MCS7 ≤36MHz ≤36MHz ≤36MHz 11n 设备： HT40 MCS15 ≤36MHz ≤36MHz ≤36MHz DUT 衰减器计算机频谱仪测试说明：测试结果：2.4G 设备11b 设备：11Mbps 11n 设备： HT20 MCS15 11n 设备： HT40 MCS15 发射速率2412MHz 时占用带宽2442MHz时占用带宽2472MHz时占用带宽11g 设备：54Mbps 11n 设备： HT20 MCS7 11n 设备： HT40 MCS7 1.1.1.3. 杂散发射测试编号： 8.30.1.6 参考： 《中...
