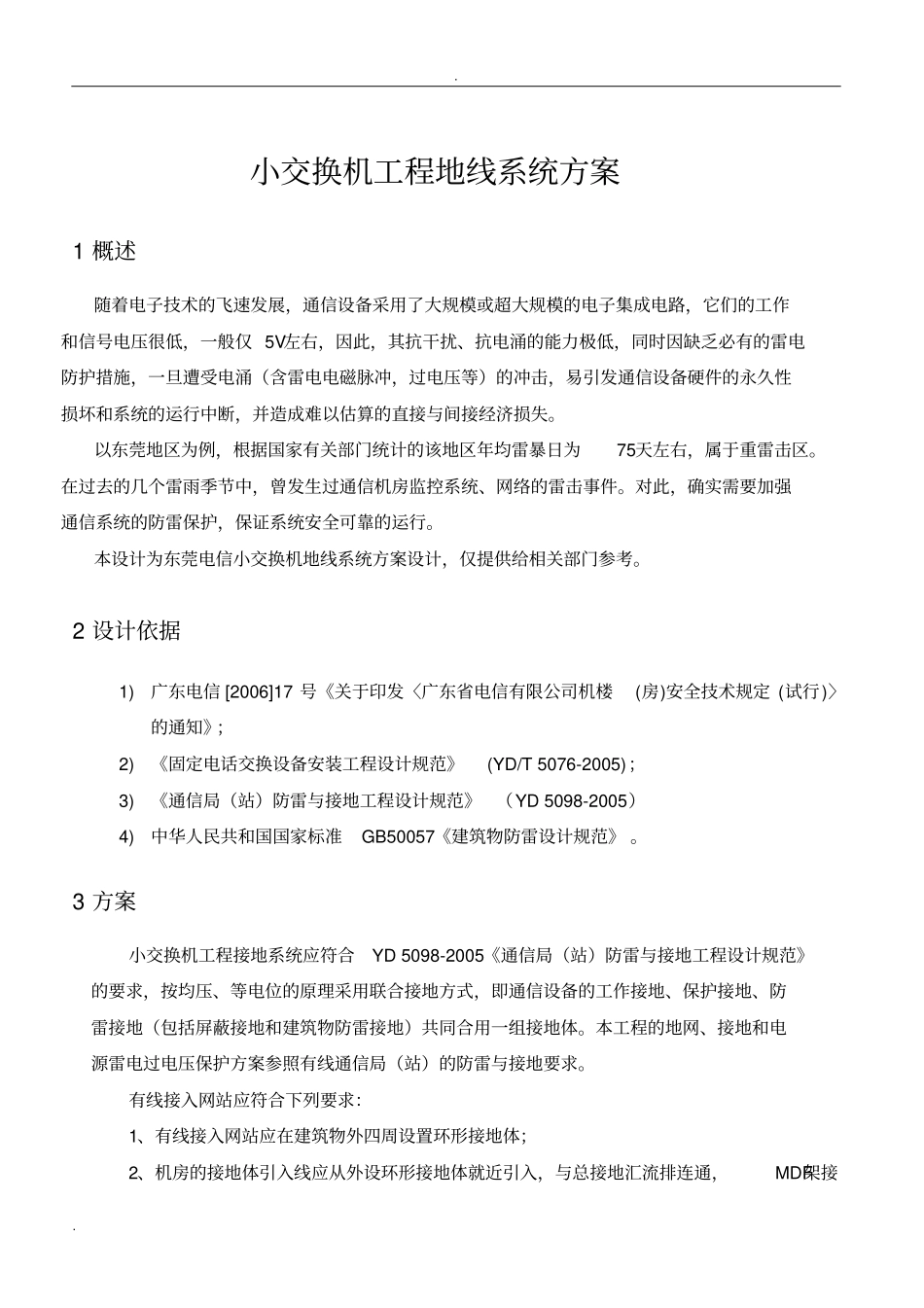

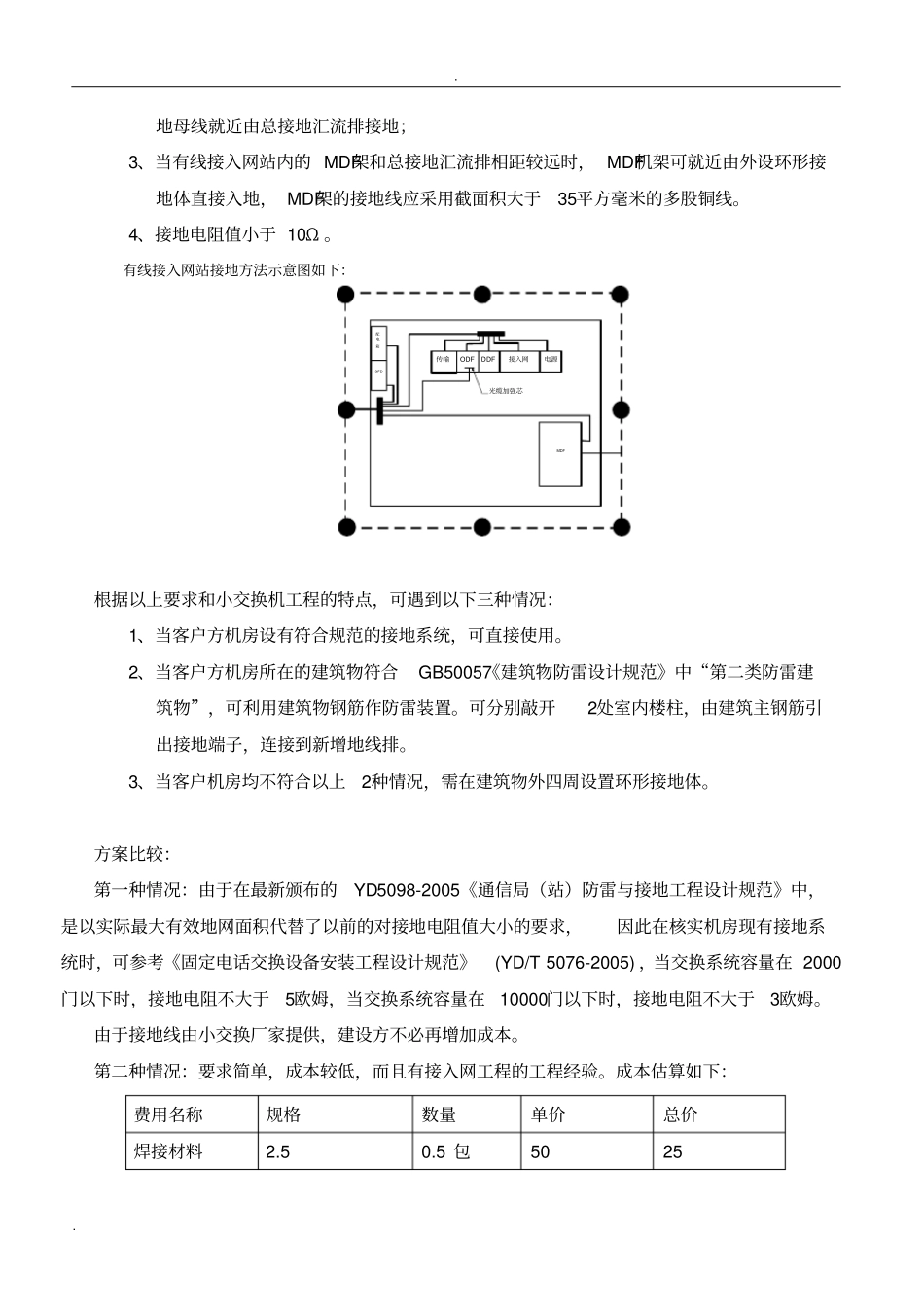

. . 小交换机工程地线系统方案1 概述随着电子技术的飞速发展，通信设备采用了大规模或超大规模的电子集成电路，它们的工作和信号电压很低，一般仅 5V左右，因此，其抗干扰、抗电涌的能力极低，同时因缺乏必有的雷电防护措施，一旦遭受电涌（含雷电电磁脉冲，过电压等）的冲击，易引发通信设备硬件的永久性损坏和系统的运行中断，并造成难以估算的直接与间接经济损失。以东莞地区为例，根据国家有关部门统计的该地区年均雷暴日为75天左右，属于重雷击区。在过去的几个雷雨季节中，曾发生过通信机房监控系统、网络的雷击事件。对此，确实需要加强通信系统的防雷保护，保证系统安全可靠的运行。本设计为东莞电信小交换机地线系统方案设计，仅提供给相关部门参考。2 设计依据1)广东电信 [2006]17 号《关于印发〈广东省电信有限公司机楼(房)安全技术规定 (试行)〉的通知》；2)《固定电话交换设备安装工程设计规范》(YD/T 5076-2005)；3)《通信局（站）防雷与接地工程设计规范》（YD 5098-2005）4)中华人民共和国国家标准GB50057《建筑物防雷设计规范》 。3 方案小交换机工程接地系统应符合YD 5098-2005《通信局（站）防雷与接地工程设计规范》的要求，按均压、等电位的原理采用联合接地方式，即通信设备的工作接地、保护接地、防雷接地（包括屏蔽接地和建筑物防雷接地）共同合用一组接地体。本工程的地网、接地和电源雷电过电压保护方案参照有线通信局（站）的防雷与接地要求。有线接入网站应符合下列要求：1、有线接入网站应在建筑物外四周设置环形接地体；2、机房的接地体引入线应从外设环形接地体就近引入，与总接地汇流排连通，MDF架接. . 地母线就近由总接地汇流排接地；3、当有线接入网站内的 MDF架和总接地汇流排相距较远时， MDF机架可就近由外设环形接地体直接入地， MDF架的接地线应采用截面积大于35平方毫米的多股铜线。4、接地电阻值小于 10Ω 。有线接入网站接地方法示意图如下：配电箱SPDMDF传输ODFDDF接入网电源光缆加强芯根据以上要求和小交换机工程的特点，可遇到以下三种情况：1、当客户方机房设有符合规范的接地系统，可直接使用。2、当客户方机房所在的建筑物符合GB50057《建筑物防雷设计规范》中“第二类防雷建筑物”，可利用建筑物钢筋作防雷装置。可分别敲开2处室内楼柱，由建筑主钢筋引出接地端子，连接到新增地线排。3、当客户机房均不符合以上2种情况，需在建筑物外四周设置环形接地体。方案比较：第一种...
