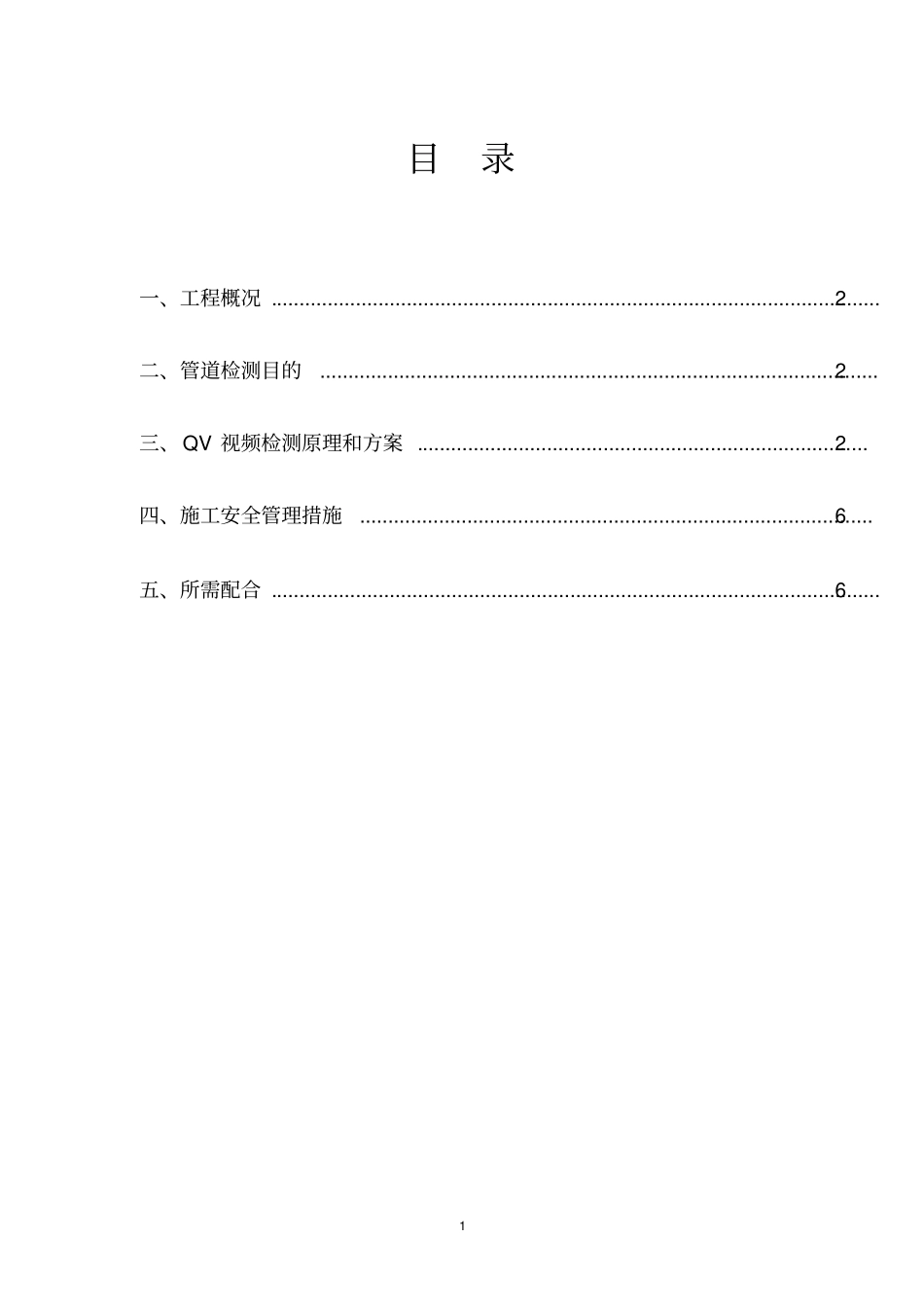

1 目录一、工程概况 ............................................................................................................ 2二、管道检测目的 ................................................................................................... 2三、QV 视频检测原理和方案 ................................................................................ 2四、施工安全管理措施........................................................................................... 6五、所需配合 ............................................................................................................ 62 污水管道 QV 视频检测方案一、工程概况贵小区的污水管道因某些原因导致排水不畅。根据我司工程师在现场对污水管道的勘察，以及贵司现场负责人描述得知，管道材质均为 PE 管材，直径在 100mm — 400mm不等，管材埋深在两米以内。二、管道检测目的通过使用 QV 视频检测设备对和馨园、和沁园 、和润园三个小区分别进行污水管道细致的检测，设备搭载高清摄像头，高达36 倍的光学变焦，能够明确了解到管道内部的具体情况， 寻找是否有破裂或者变形沉降位置，以及管道的堵塞错接严重程度等问题。三、 QV 视频检测原理和方案1、基本原理QV 视频检测技术，也称管道摄像检查技术，是目前国际上用于管道状况检查最为快捷、 安全的手段。 采用 QV 检查技术检查地下管道质量， 与传统的管道检查方法相比，则具有以下的明显优点：（1）不需要人员直接进入管道，完全避免了可能发生的人身意外事故；（2）由于利用了现代科技手段， 工作效率和质量得到了大大提高，能以更快的速度发现管内存在的问题，找出问题的根源，大大缩短排除故障时间；（3）为修复、疏通、清洗管道方案的确订提供可靠准确的依据；（4）为管道施工竣工验收、接管状况检查提供十分科学而有效的方法。QV 检查系统主要由四部分组成：控制器、高清摄像探头、连接线以及碳纤3 维伸缩杆。控制器与高清探头通过连接线缆连接起来，操作人员通过操作主控制器上的控制键来控制潜望镜的灯光、 仰俯角度， 以及变倍大小。 探头拍摄到管道内部影像会通过电缆传输到控制器的显示屏上，操作员可实时监测管道内部状况，同时将原始影像数据记录并存储下来，以便做进一步的评估分析。 当完成 QV 检查的外业工作后，根据相关规范规...
