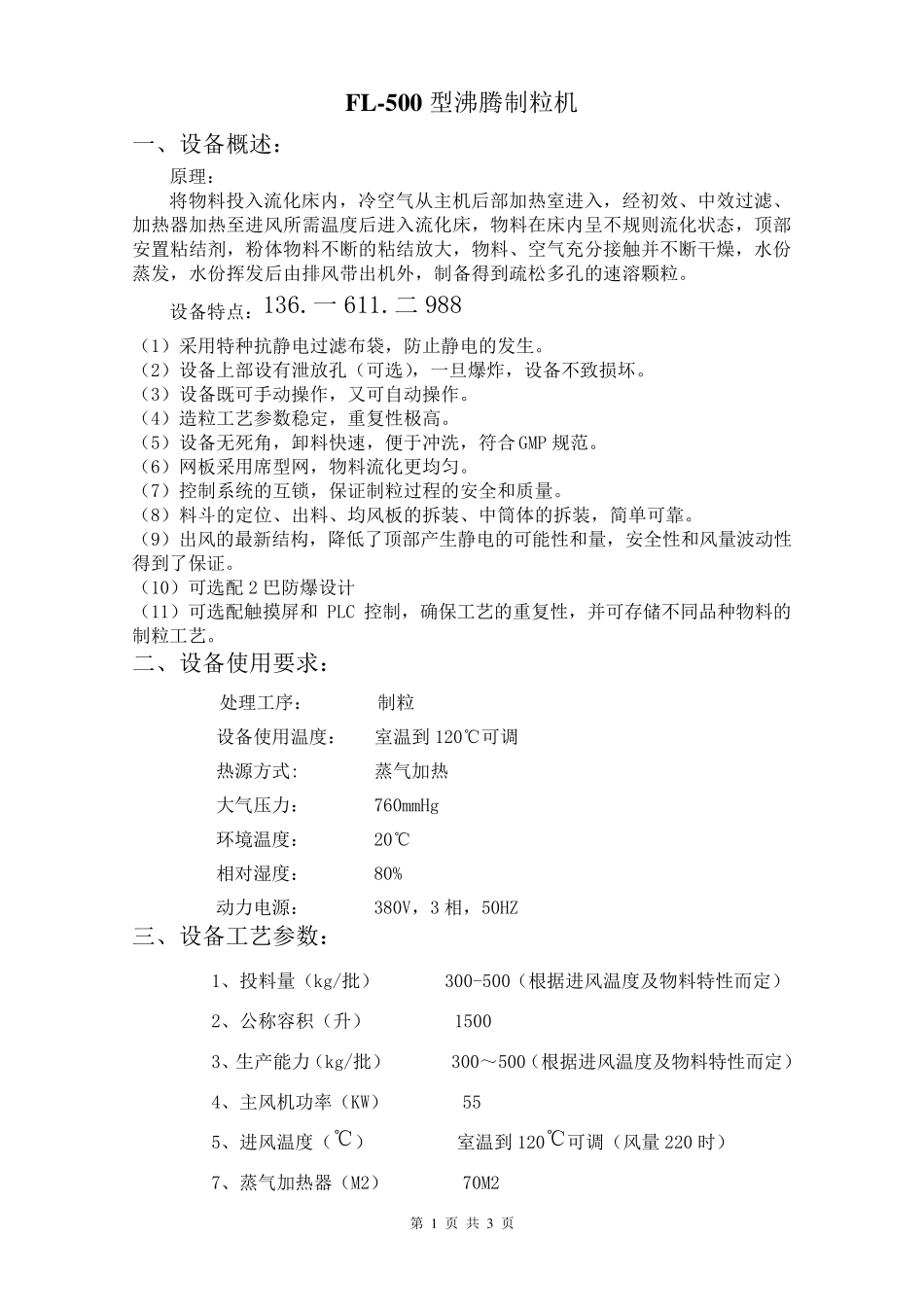

第 1 页 共 3 页 FL-500 型沸腾制粒机 一、设备概述： 原理： 将物料投入流化床内，冷空气从主机后部加热室进入，经初效、中效过滤、加热器加热至进风所需温度后进入流化床，物料在床内呈不规则流化状态，顶部安置粘结剂，粉体物料不断的粘结放大，物料、空气充分接触并不断干燥，水份蒸发，水份挥发后由排风带出机外，制备得到疏松多孔的速溶颗粒。 设备特点：136.一611.二988 （1）采用特种抗静电过滤布袋，防止静电的发生。 （2）设备上部设有泄放孔（可选），一旦爆炸，设备不致损坏。 （3）设备既可手动操作，又可自动操作。 （4）造粒工艺参数稳定，重复性极高。 （5）设备无死角，卸料快速，便于冲洗，符合GMP 规范。 （6）网板采用席型网，物料流化更均匀。 （7）控制系统的互锁，保证制粒过程的安全和质量。 （8）料斗的定位、出料、均风板的拆装、中筒体的拆装，简单可靠。 （9）出风的最新结构，降低了顶部产生静电的可能性和量，安全性和风量波动性得到了保证。 （10）可选配2 巴防爆设计 （11）可选配触摸屏和PLC 控制，确保工艺的重复性，并可存储不同品种物料的制粒工艺。 二、设备使用要求： 处理工序： 制粒 设备使用温度： 室温到120℃可调 热源方式: 蒸气加热 大气压力： 760mmHg 环境温度： 20℃ 相对湿度： 80% 动力电源： 380V，3 相，50HZ 三、设备工艺参数： 1、投料量（kg/批） 300-500（根据进风温度及物料特性而定） 2、公称容积（升） 1500 3、生产能力（kg/批） 300～500（根据进风温度及物料特性而定） 4、主风机功率（KW） 55 5、进风温度（℃） 室温到120℃可调（风量220 时） 7、蒸气加热器（M2） 70M2 第 2 页 共 3 页 8、料液泵功率（KW） 0.1 9、压缩空气耗量： 1.5 m3 /min（0.6MPa） 10、主机外形尺寸（mm） 见图 四、设备外形图（见附图： 五、设备配置： 名称 材料 规格 产地 主机 顶筒体SUS304 δ=3mm 本厂制作 中筒体SUS316L δ=3mm 本厂制作 底座SUS304 δ=3mm 本厂制作 法兰SUS304 20mm 本厂制作 顶升气缸 AirTAC 2 个160*100 mm 台湾 风门气缸 AirTAC 2 个63*280 mm 台湾 清灰气缸 AirTAC 2 个63*320 mm 台湾 调压阀 AR2000 0.5-8BR 雅德克 压力表 0-1.6MPa 上海 气动集成块 1 套1.5-8Kgf/m2 雅德克 电控柜壳体 SUS304 δ=1.5mm 本厂制作 控制系统 按钮 正泰 正泰 ...
