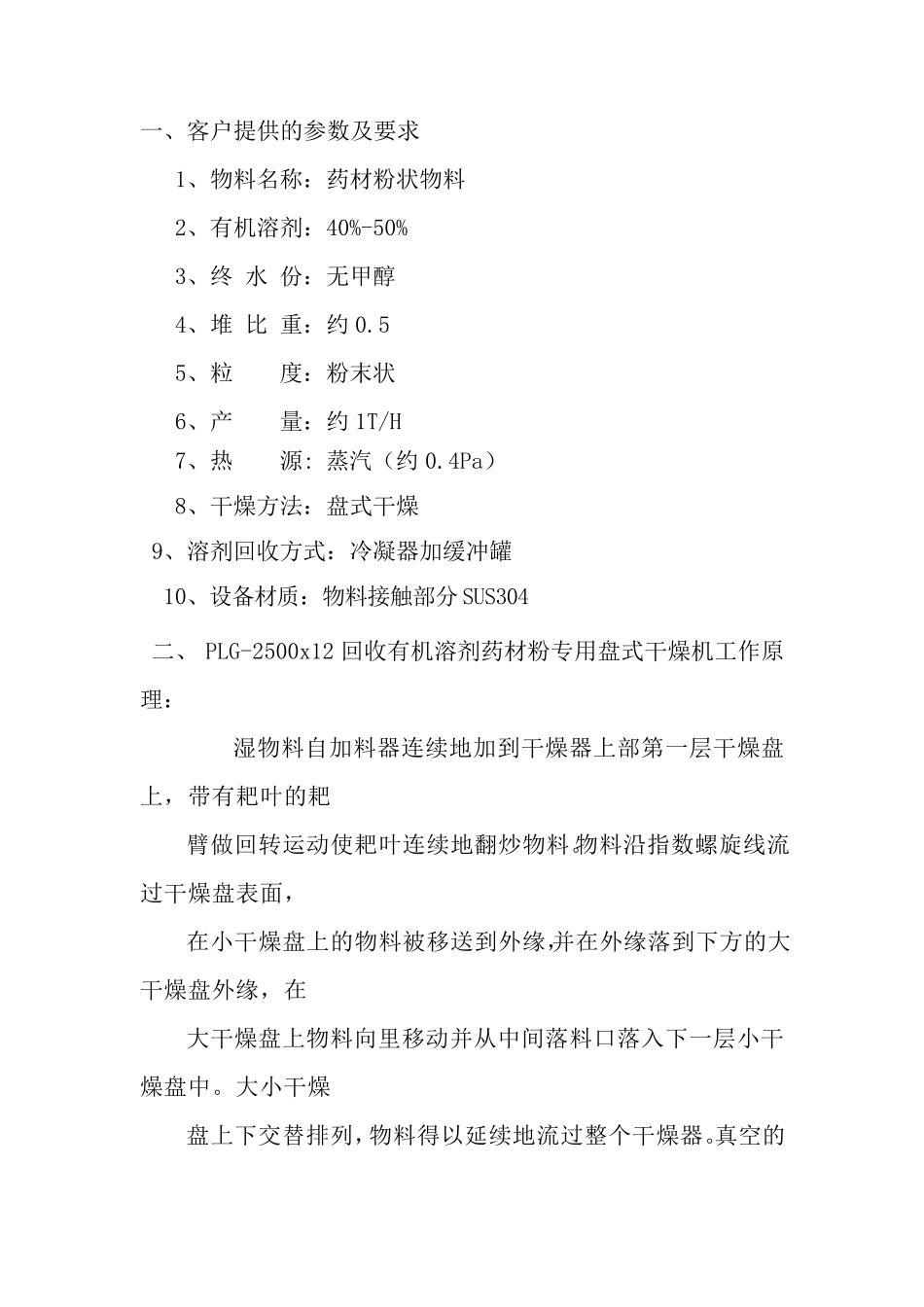

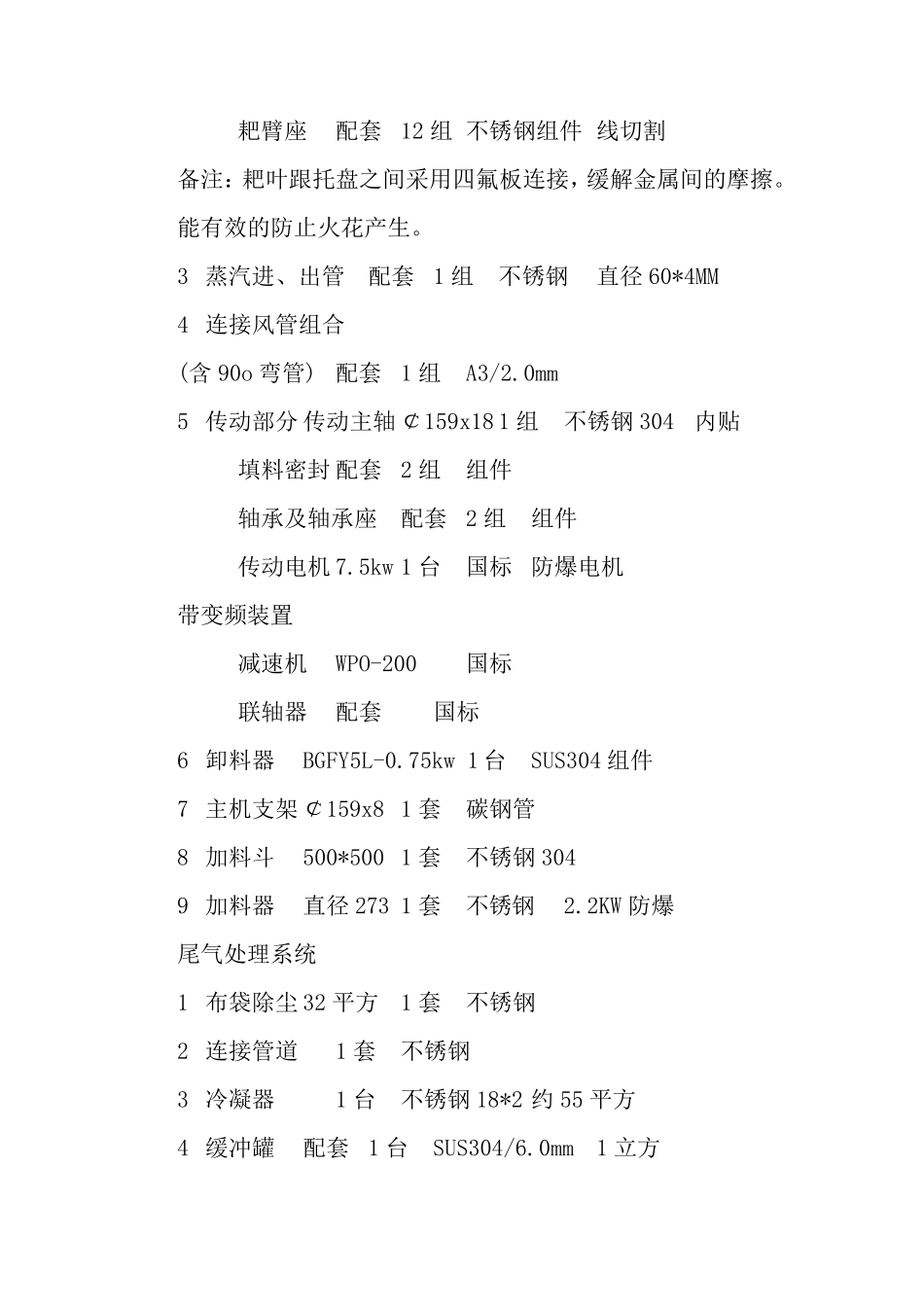

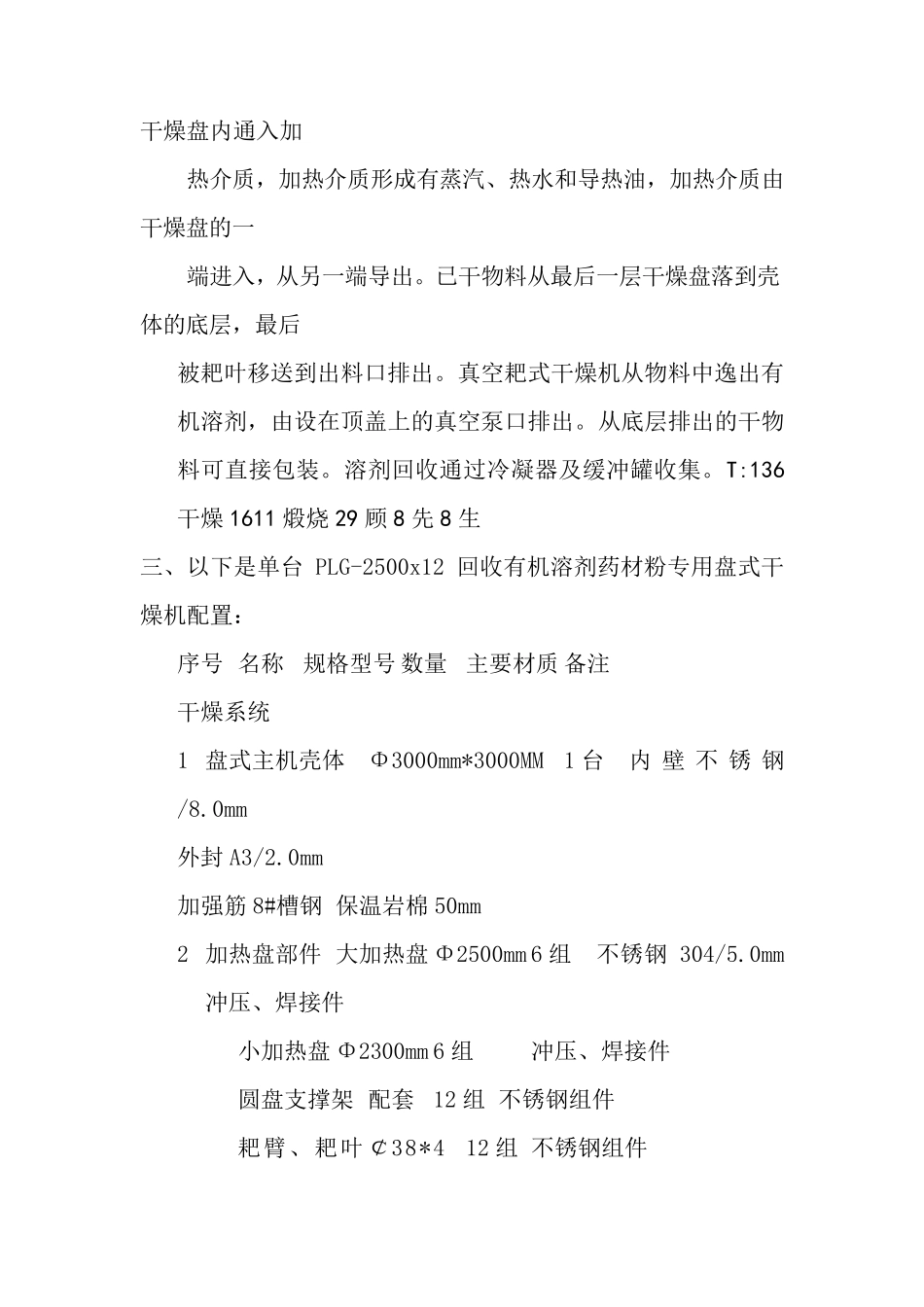

一、客户提供的参数及要求 1、物料名称：药材粉状物料 2、有机溶剂：40%-50% 3、终 水 份：无甲醇 4、堆 比 重：约0.5 5、粒 度：粉末状 6、产 量：约1T/H 7、热 源: 蒸汽（约0.4Pa） 8、干燥方法：盘式干燥 9、溶剂回收方式：冷凝器加缓冲罐 10、设备材质：物料接触部分SUS304 二、 PLG-2500x12 回收有机溶剂药材粉专用盘式干燥机工作原理： 湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙 臂做回转运动使耙叶连续地翻炒物料。物料沿指数螺旋线流过干燥盘表面， 在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在 大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥 盘上下交替排列，物料得以延续地流过整个干燥器。真空的 干燥盘内通入加 热介质，加热介质形成有蒸汽、热水和导热油，加热介质由干燥盘的一 端进入，从另一端导出。已干物料从最后一层干燥盘落到壳体的底层，最后 被耙叶移送到出料口排出。真空耙式干燥机从物料中逸出有机溶剂，由设在顶盖上的真空泵口排出。从底层排出的干物料可直接包装。溶剂回收通过冷凝器及缓冲罐收集。T:136干燥1611 煅烧29顾8先8生 三、以下是单台PLG-2500x12 回收有机溶剂药材粉专用盘式干燥机配置： 序号 名称 规格型号 数量 主要材质 备注 干燥系统 1 盘式主机壳体 Φ3000mm*3000MM 1 台 内壁不锈钢/8.0mm 外封A3/2.0mm 加强筋8#槽钢 保温岩棉50mm 2 加热盘部件 大加热盘 Φ2500mm 6 组 不锈钢304/5.0mm 冲压、焊接件 小加热盘 Φ2300mm 6 组 冲压、焊接件 圆盘支撑架 配套 12 组 不锈钢组件 耙臂、耙叶 ￠38*4 12 组 不锈钢组件 耙臂座 配套 12 组 不锈钢组件 线切割 备注：耙叶跟托盘之间采用四氟板连接，缓解金属间的摩擦。能有效的防止火花产生。 3 蒸汽进、出管 配套 1 组 不锈钢 直径60*4MM 4 连接风管组合 (含90o 弯管) 配套 1 组 A3/2.0mm 5 传动部分 传动主轴 ￠159x18 1 组 不锈钢304 内贴 填料密封 配套 2 组 组件 轴承及轴承座 配套 2 组 组件 传动电机 7.5kw 1 台 国标 防爆电机 带变频装置 减速机 WPO-200 国标 联轴器 配套 国标 6 卸料器 BGFY5L-0.75kw 1 台 SUS304 组件 7 主机支架 ￠159x8 1 套 碳钢管 8 加料斗 500*500 1 套 不锈钢304 9 加料器 直径273 1 套 不锈...
