QG-320型脉冲气流干燥设备冷却集中收料(天然气)VIP免费

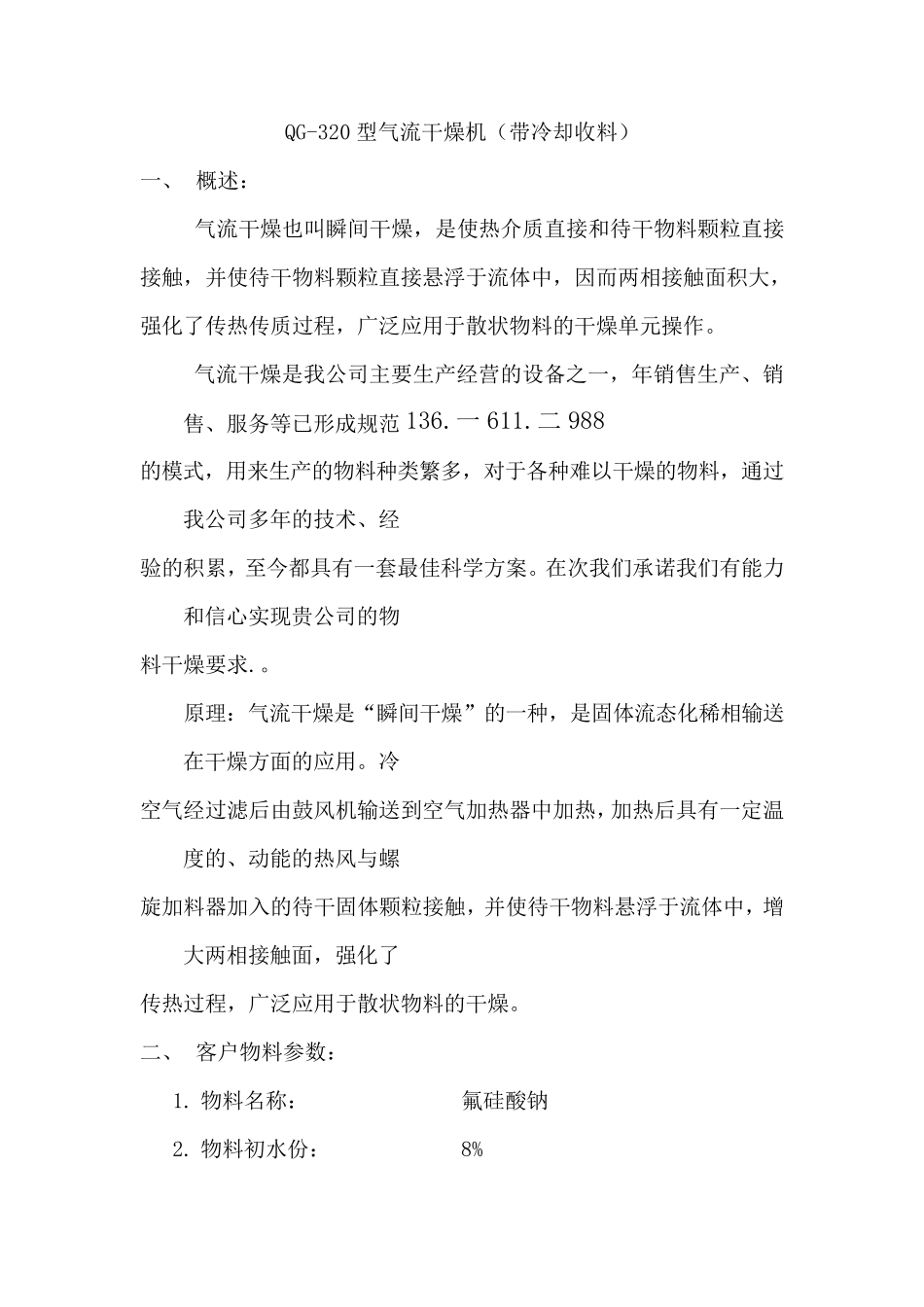

QG-320型脉冲气流干燥设备冷却集中收料(天然气)_第1页
1/9

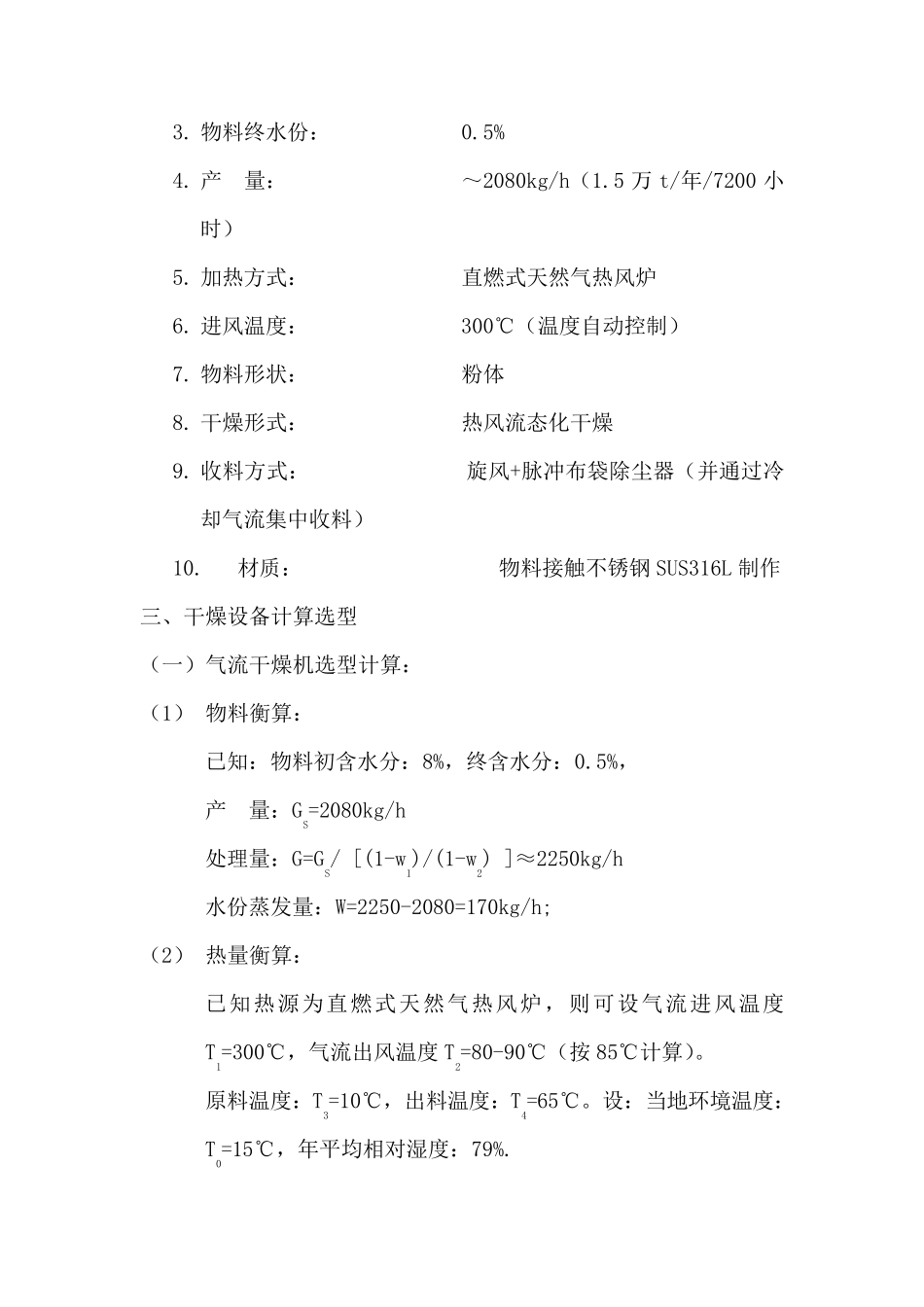

QG-320型脉冲气流干燥设备冷却集中收料(天然气)_第2页
2/9

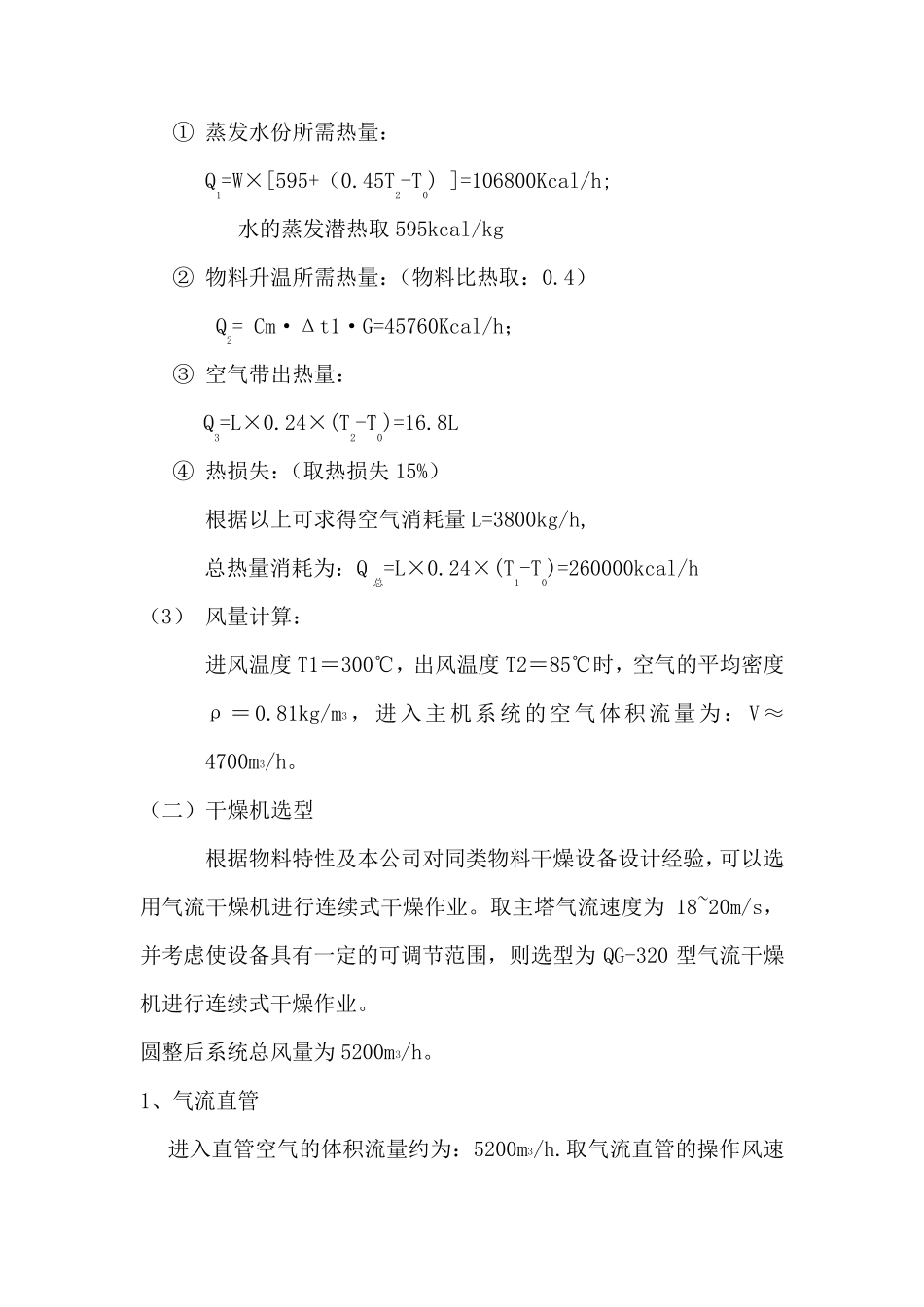

QG-320型脉冲气流干燥设备冷却集中收料(天然气)_第3页
3/9
QG-320 型气流干燥机(带冷却收料) 一、 概述: 气流干燥也叫瞬间干燥,是使热介质直接和待干物料颗粒直接接触,并使待干物料颗粒直接悬浮于流体中,因而两相接触面积大,强化了传热传质过程,广泛应用于散状物料的干燥单元操作。 气流干燥是我公司主要生产经营的设备之一,年销售生产、销售、服务等已形成规范136.一611.二988 的模式,用来生产的物料种类繁多,对于各种难以干燥的物料,通过我公司多年的技术、经 验的积累,至今都具有一套最佳科学方案。在次我们承诺我们有能力和信心实现贵公司的物 料干燥要求.。 原理:气流干燥是“瞬间干燥”的一种,是固体流态化稀相输送在干燥方面的应用。冷 空气经过滤后由鼓风机输送到空气加热器中加热,加热后具有一定温度的、动能的热风与螺 旋加料器加入的待干固体颗粒接触,并使待干物料悬浮于流体中,增大两相接触面,强化了 传热过程,广泛应用于散状物料的干燥。 二、 客户物料参数: 1. 物料名称: 氟硅酸钠 2. 物料初水份: 8% 3. 物料终水份: 0.5% 4. 产 量: ~2080kg/h(1.5 万t/年/7200 小时) 5. 加热方式: 直燃式天然气热风炉 6. 进风温度: 300℃(温度自动控制) 7. 物料形状: 粉体 8. 干燥形式: 热风流态化干燥 9. 收料方式: 旋风+脉冲布袋除尘器(并通过冷却气流集中收料) 10. 材质: 物料接触不锈钢SUS316L 制作 三、干燥设备计算选型 (一)气流干燥机选型计算: (1) 物料衡算: 已知:物料初含水分:8%,终含水分:0.5%, 产 量:GS=2080kg/h 处理量:G=GS/ [(1-w1)/(1-w2) ]≈2250kg/h 水份蒸发量:W=2250-2080=170kg/h; (2) 热量衡算: 已知热源为直燃式天然气热风炉,则可设气流进风温度T1=300℃,气流出风温度T2=80-90℃(按85℃计算)。 原料温度:T3=10℃,出料温度:T4=65℃。设:当地环境温度:T0=15℃,年平均相对湿度:79%. ① 蒸发水份所需热量: Q1=W×[595+(0.45T2-T0) ]=106800Kcal/h; 水的蒸发潜热取595kcal/kg ② 物料升温所需热量:(物料比热取:0.4) Q2= Cm·Δt1·G=45760Kcal/h; ③ 空气带出热量: Q3=L×0.24×(T2-T0)=16.8L ④ 热损失:(取热损失15%) 根据以上可求得空气消耗量L=3800kg/h, 总热量消耗为:Q总=L×0.24×(T1-T0)=260000kcal/h (3) 风量计算: 进风温度T1=300℃,出风温度T2=85℃时,空气的平均密度ρ=0.81kg/m3,进入主机系统的空...
