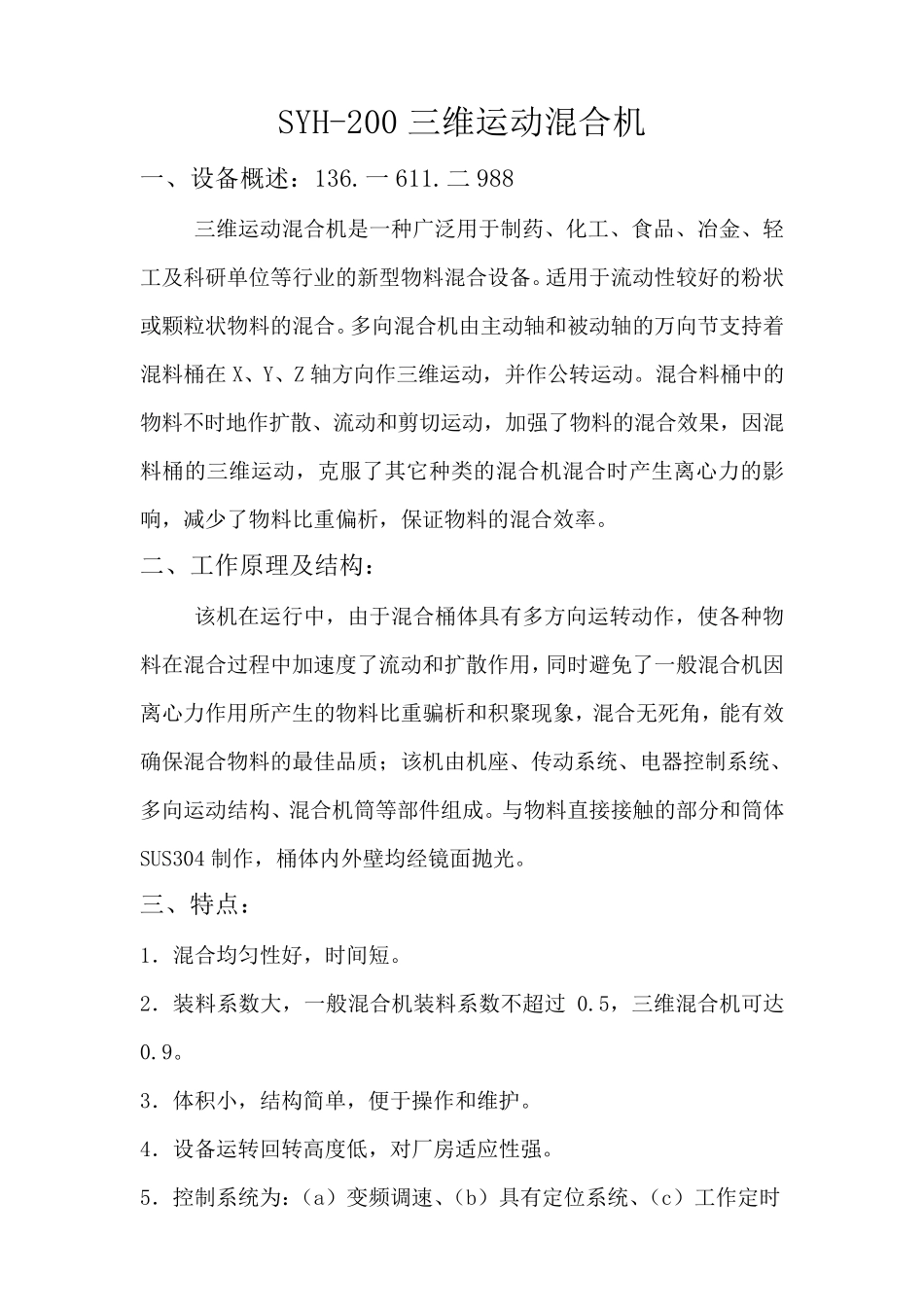

SYH-200三维运动混合机_第1页
1/3

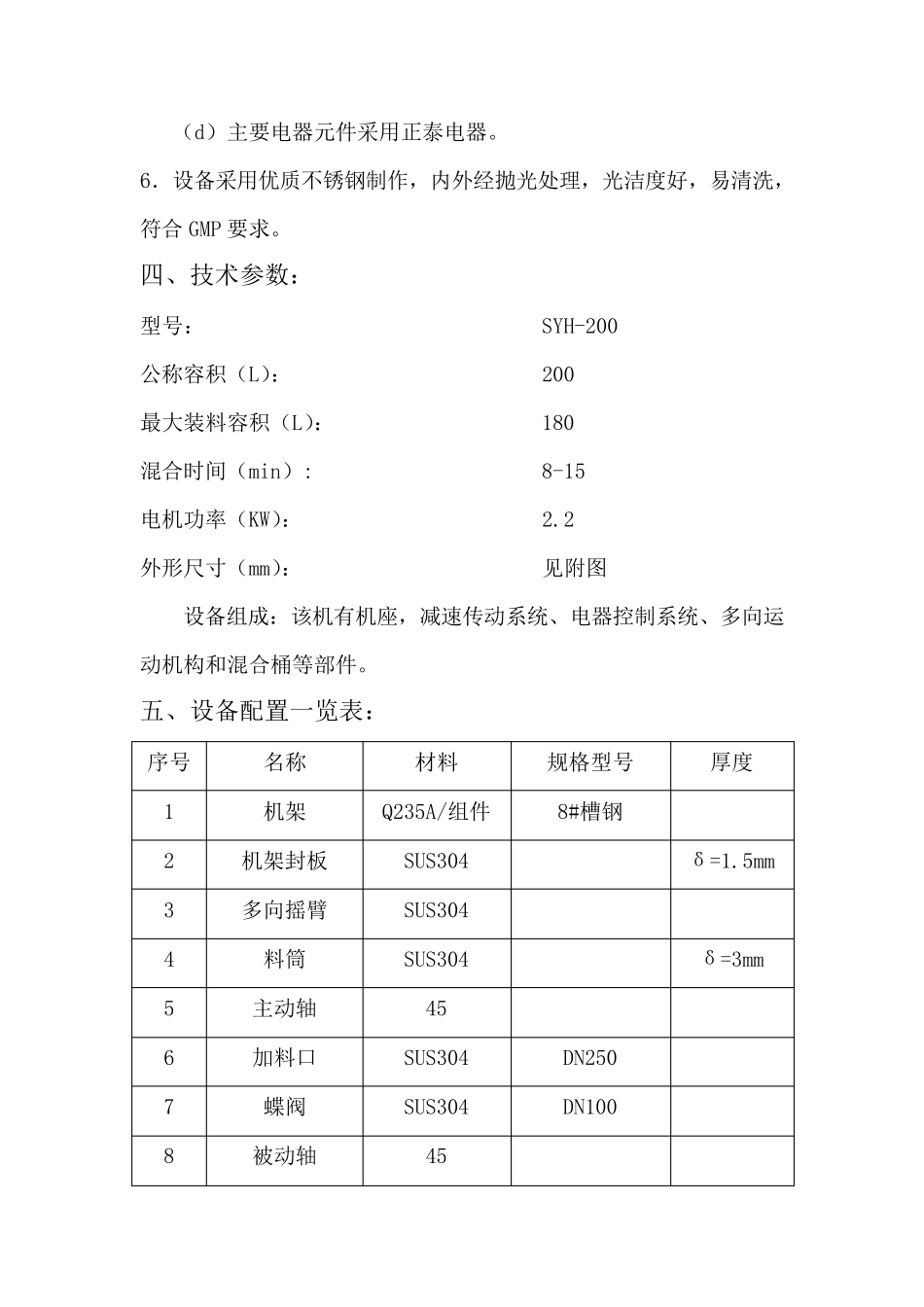

SYH-200三维运动混合机_第2页
2/3

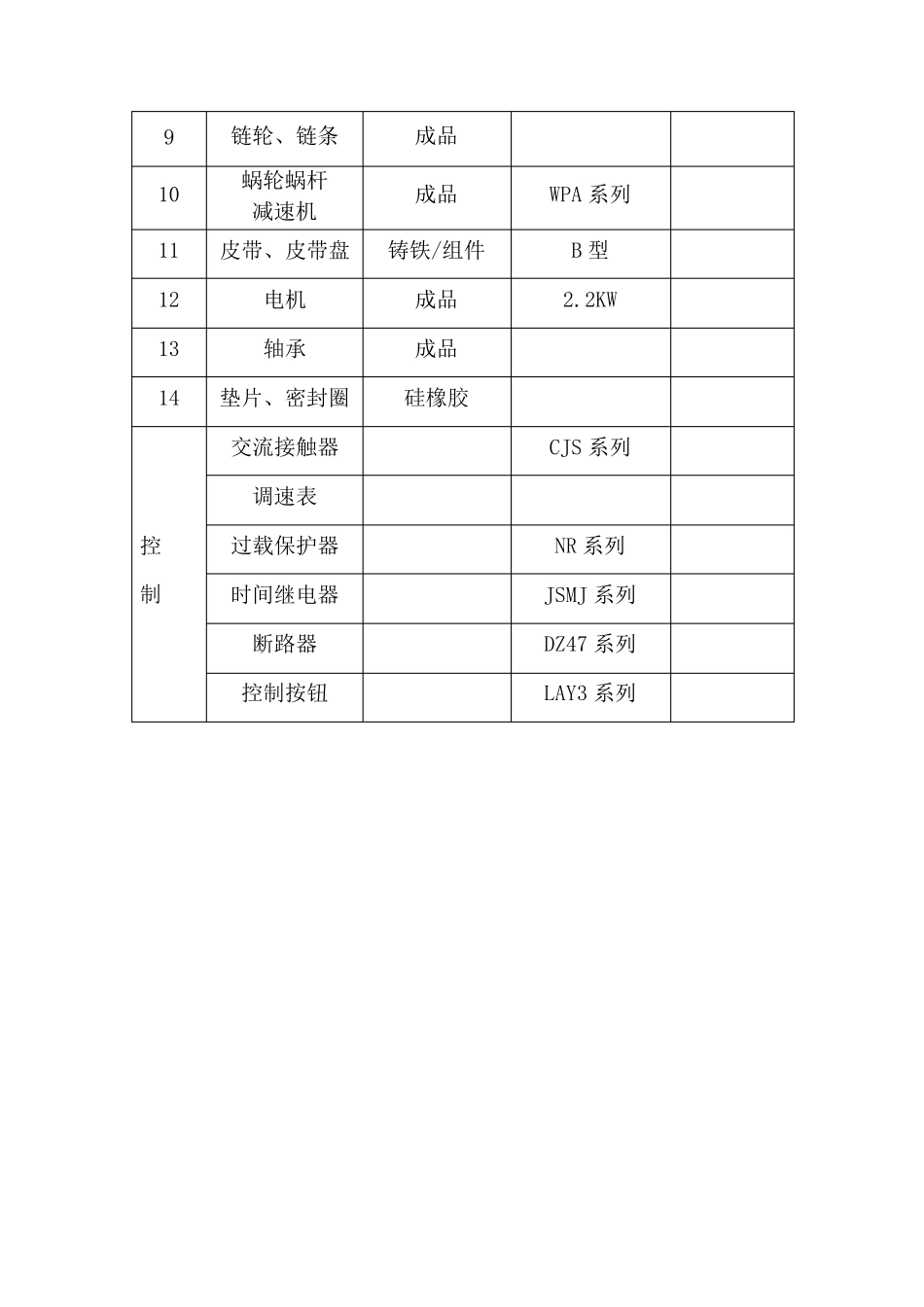

SYH-200三维运动混合机_第3页
3/3
SYH-200 三维运动混合机 一、设备概述:136.一611.二988 三维运动混合机是一种广泛用于制药、化工、食品、冶金、轻工及科研单位等行业的新型物料混合设备。适用于流动性较好的粉状或颗粒状物料的混合。多向混合机由主动轴和被动轴的万向节支持着混料桶在X、Y、Z 轴方向作三维运动,并作公转运动。混合料桶中的物料不时地作扩散、流动和剪切运动,加强了物料的混合效果,因混料桶的三维运动,克服了其它种类的混合机混合时产生离心力的影响,减少了物料比重偏析,保证物料的混合效率。 二、工作原理及结构: 该机在运行中,由于混合桶体具有多方向运转动作,使各种物料在混合过程中加速度了流动和扩散作用,同时避免了一般混合机因离心力作用所产生的物料比重骗析和积聚现象,混合无死角,能有效确保混合物料的最佳品质;该机由机座、传动系统、电器控制系统、多向运动结构、混合机筒等部件组成。与物料直接接触的部分和筒体SUS304 制作,桶体内外壁均经镜面抛光。 三、特点: 1.混合均匀性好,时间短。 2.装料系数大,一般混合机装料系数不超过0.5,三维混合机可达0.9。 3.体积小,结构简单,便于操作和维护。 4.设备运转回转高度低,对厂房适应性强。 5.控制系统为:(a)变频调速、(b)具有定位系统、(c)工作定时 (d)主要电器元件采用正泰电器。 6.设备采用优质不锈钢制作,内外经抛光处理,光洁度好,易清洗,符合GMP 要求。 四、技术参数: 型号: SYH-200 公称容积(L): 200 最大装料容积(L): 180 混合时间(min): 8-15 电机功率(KW): 2.2 外形尺寸(mm): 见附图 设备组成:该机有机座,减速传动系统、电器控制系统、多向运动机构和混合桶等部件。 五、设备配置一览表: 序号 名称 材料 规格型号 厚度 1 机架 Q235A/组件 8#槽钢 2 机架封板 SUS304 δ=1.5mm 3 多向摇臂 SUS304 4 料筒 SUS304 δ=3mm 5 主动轴 45 6 加料口 SUS304 DN250 7 蝶阀 SUS304 DN100 8 被动轴 45 9 链轮、链条 成品 10 蜗轮蜗杆 减速机 成品 WPA 系列 11 皮带、皮带盘 铸铁/组件 B 型 12 电机 成品 2.2KW 13 轴承 成品 14 垫片、密封圈 硅橡胶 控 制 交流接触器 CJS 系列 调速表 过载保护器 NR 系列 时间继电器 JSMJ 系列 断路器 DZ47 系列 控制按钮 LAY3 系列
