ZLG-12-1.2冷却振动流化床技术文件VIP免费

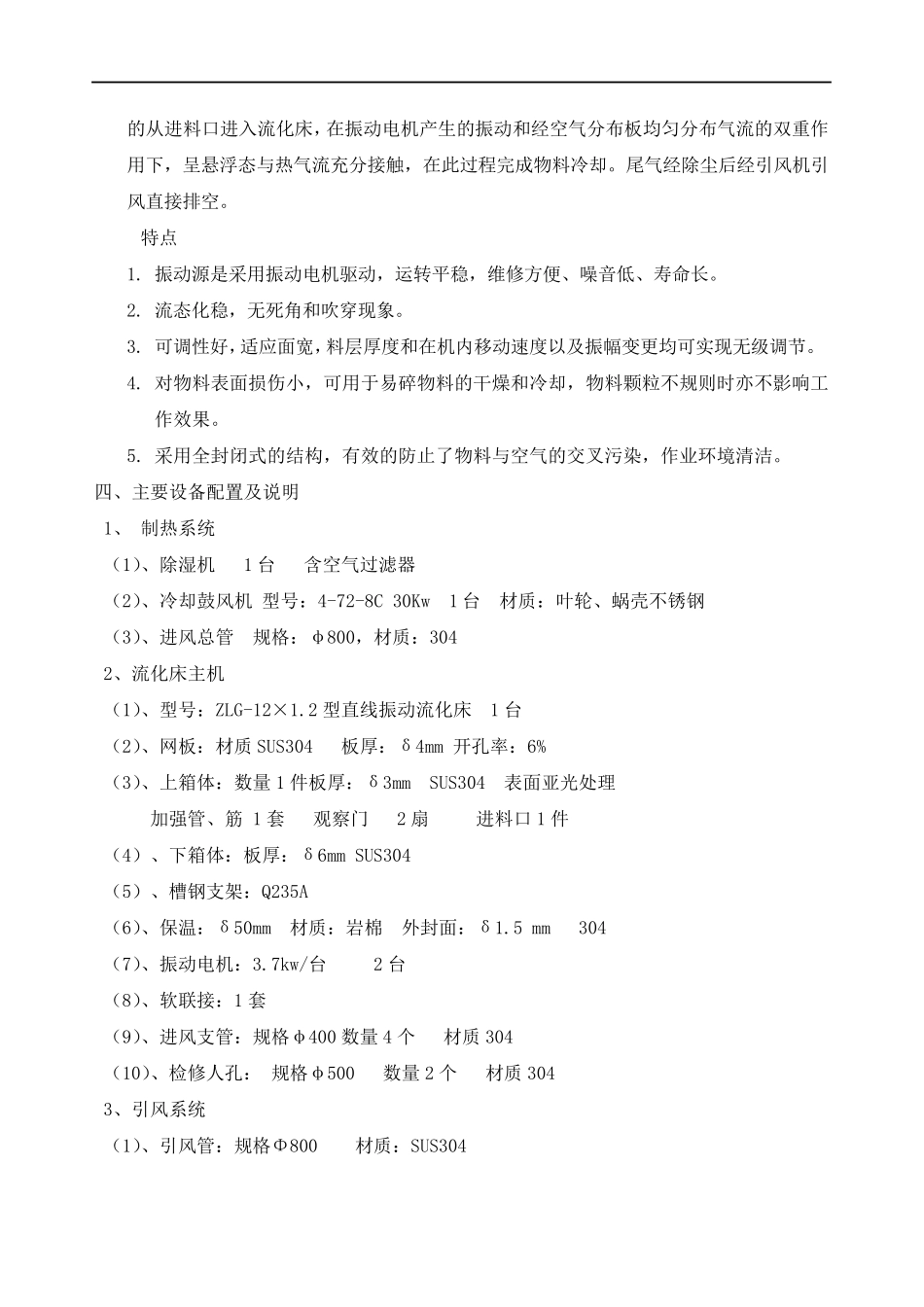

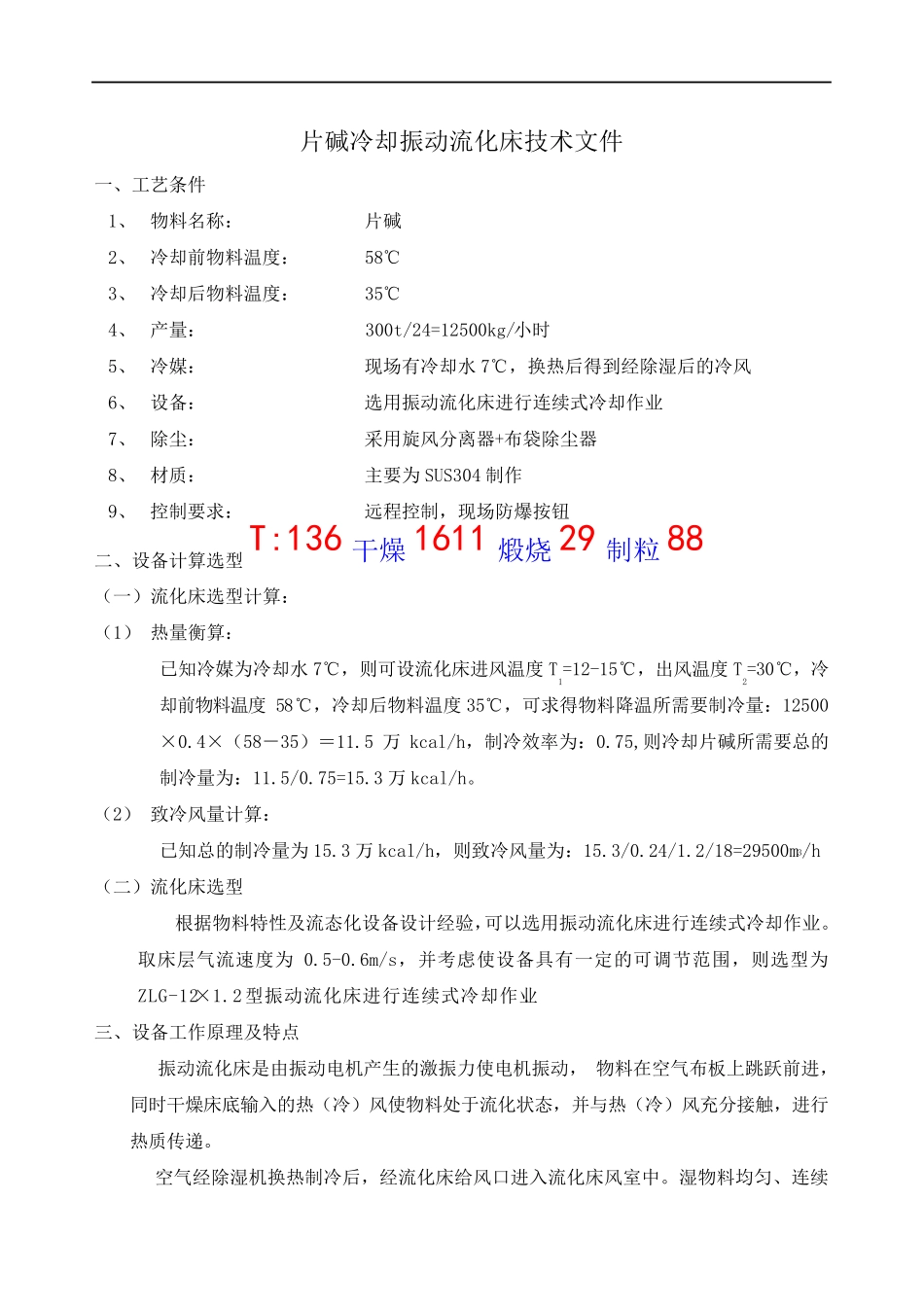

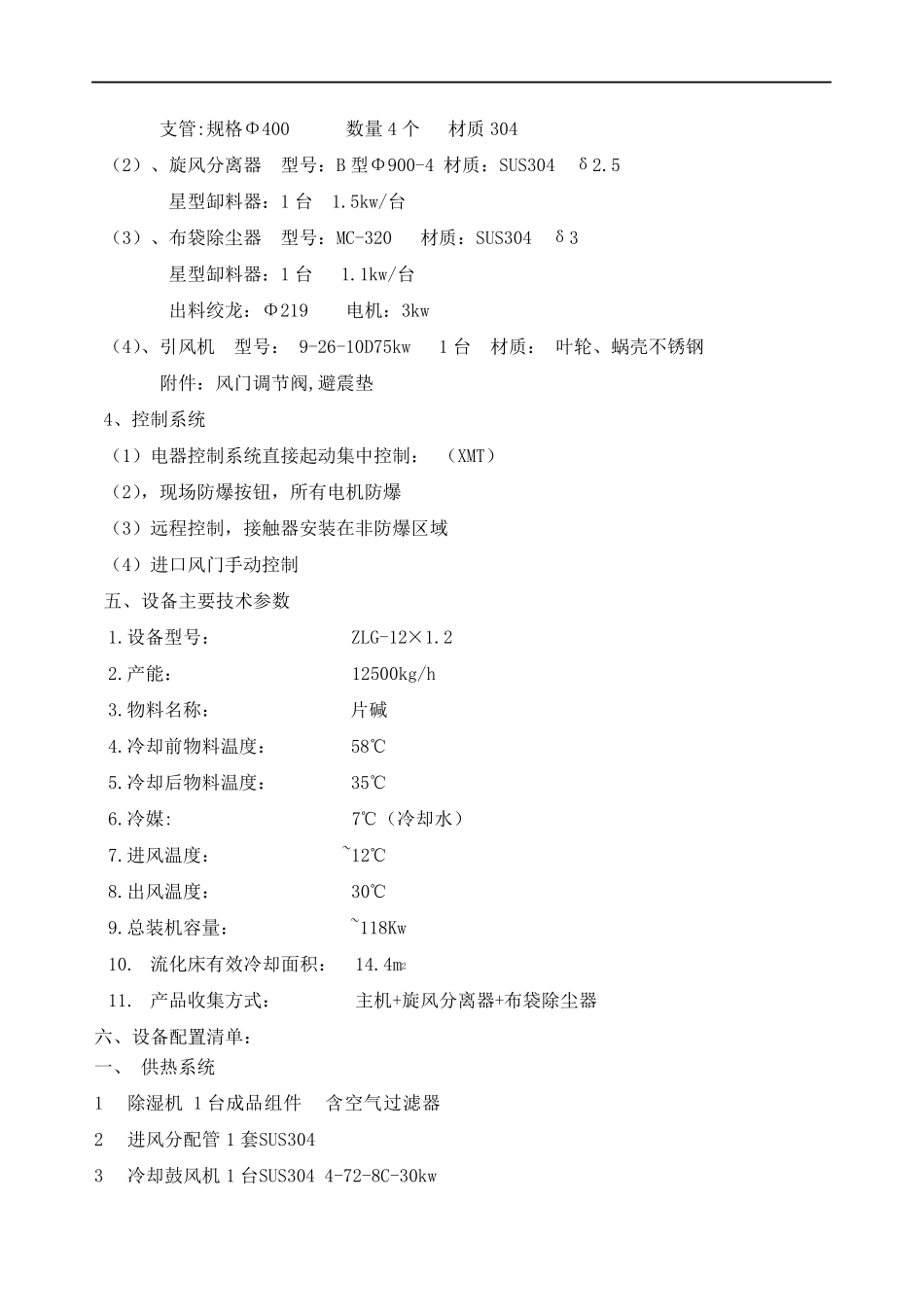

片碱冷却振动流化床技术文件 一、工艺条件 1、 物料名称： 片碱 2、 冷却前物料温度： 58℃ 3、 冷却后物料温度： 35℃ 4、 产量： 300t/24=12500kg/小时 5、 冷媒： 现场有冷却水7℃，换热后得到经除湿后的冷风 6、 设备： 选用振动流化床进行连续式冷却作业 7、 除尘： 采用旋风分离器+布袋除尘器 8、 材质： 主要为SUS304 制作 9、 控制要求： 远程控制，现场防爆按钮 二、设备计算选型T:136干燥1611 煅烧29制粒88 （一）流化床选型计算： （1） 热量衡算： 已知冷媒为冷却水7℃，则可设流化床进风温度T1=12-15℃，出风温度T2=30℃，冷却前物料温度58℃，冷却后物料温度35℃，可求得物料降温所需要制冷量：12500×0.4×（58－35）＝11.5 万kcal/h，制冷效率为：0.75,则冷却片碱所需要总的制冷量为：11.5/0.75=15.3 万kcal/h。 （2） 致冷风量计算： 已知总的制冷量为15.3 万kcal/h，则致冷风量为：15.3/0.24/1.2/18=29500m3/h （二）流化床选型 根据物料特性及流态化设备设计经验，可以选用振动流化床进行连续式冷却作业。取床层气流速度为0.5-0.6m/s，并考虑使设备具有一定的可调节范围，则选型为ZLG-12×1.2型振动流化床进行连续式冷却作业. 三、设备工作原理及特点 振动流化床是由振动电机产生的激振力使电机振动， 物料在空气布板上跳跃前进，同时干燥床底输入的热（冷）风使物料处于流化状态，并与热（冷）风充分接触，进行热质传递。 空气经除湿机换热制冷后，经流化床给风口进入流化床风室中。湿物料均匀、连续 的从进料口进入流化床，在振动电机产生的振动和经空气分布板均匀分布气流的双重作用下，呈悬浮态与热气流充分接触，在此过程完成物料冷却。尾气经除尘后经引风机引风直接排空。 特点 1. 振动源是采用振动电机驱动，运转平稳，维修方便、噪音低、寿命长。 2. 流态化稳，无死角和吹穿现象。 3. 可调性好，适应面宽，料层厚度和在机内移动速度以及振幅变更均可实现无级调节。 4. 对物料表面损伤小，可用于易碎物料的干燥和冷却，物料颗粒不规则时亦不影响工作效果。 5. 采用全封闭式的结构，有效的防止了物料与空气的交叉污染，作业环境清洁。 四、主要设备配置及说明 1、 制热系统 （1）、除湿机 1 台 含空气过滤器 （2）、冷却鼓风机 型号：4-72-8C 30Kw 1 台 材质：叶轮、蜗壳不锈钢 （3）、进风总管 规格：φ800，材质：304 2、流化床主机 （1...
